Компания Opto-Link предлагает поляризационно-независимые изоляторы, работающие на длинах волн 760, 850, 980, 1064, 1080, 1310, 1480, 1550 и 2000 нм.

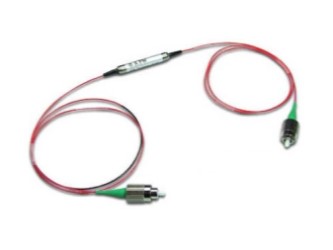

Волоконно-оптический изолятор позволяет свету проходить через волокно только в одном направлении. Он минимизирует обратное отражение и рассеяние в обратном направлении для любой поляризации. Устройство имеет свободный от эпоксидной смолы оптический тракт и обеспечивает высокую изоляцию с низкими вносимыми потерями в широком диапазоне длин волн. Его можно использовать в применениях с высокой мощностью.
Типы поляризационно-независимых изоляторов:
- Одноступенчатые;
- Двухступенчатые.
Особенности:- Высокая мощность (до 3000 мВт); - Высокая изоляция; - Низкие вносимые потери; - Низкие поляризационные потери; - Низкая поляризационная модовая дисперсия; - Широкая полоса пропускания; - Устойчивость к внешней среде. |
Применение:- DWDM-системы; - Оптоволоконные датчики; - Эрбиевые волоконные усилители EDFA; - Кабельное телевидение; - Лазерные диоды. |
Поляризационно-независимые изоляторы (760 нм, 850 нм, 980 нм):
|
Параметры |
Одноступенчатые изоляторы |
Ед. изм. | ||
|
Длина волны |
760 +/-10 |
850 |
980 |
нм |
|
Минимальная изоляция |
22 |
25 |
дБ | |
|
Типовая пиковая изоляция |
28 |
30 |
дБ | |
|
Типовые вносимые потери |
1.0 |
0.8 |
- |
дБ |
|
Максимальные вносимые потери |
1.3 |
1.2 |
1 |
дБ |
|
Минимальные возвратные потери |
50/50 (Вход/Выход) |
50 |
дБ | |
|
Максимальная поляризационная модовая дисперсия |
0.2 |
0.1 |
дБ | |
|
Максимальная мощность (CW) |
500 |
3000 |
мВт | |
|
Тип волокна |
HI 780 |
HI 780 |
HI 1060 |
— |
|
Нагрузка на растяжение |
5 |
Н | ||
|
Рабочие температуры |
от 0 до +60 |
°C | ||
|
Температуры хранения |
от -20 до +75 |
°C | ||
*Технические характеристики указаны для устройства без разъемов.
Поляризационно-независимые изоляторы (1310 нм, 1550 нм):
|
Параметры |
Одноступенчатые |
Двухступенчатые |
Ед. изм. | ||
|
Длина волны |
1310, 1480, 1550 |
нм | |||
|
Вносимые потери |
Тип. |
0.35 |
0.4 |
дБ | |
|
Макс. |
0.5 |
0.55 |
дБ | ||
|
Изоляция |
Макс. |
42 |
58 |
дБ | |
|
Мин. (23 °C) Центральная длина волны ±15 нм |
32 |
46 |
дБ | ||
|
Поляризационно-зависимые потери |
Макс. |
0.05 |
0.05 |
дБ | |
|
Поляризационная модовая дисперсия |
Макс. |
0.20 |
0.05 |
пс | |
|
Минимальные возвратные потери (Вход/Выход) |
60/55 |
60/55 |
дБ | ||
|
Оптическая мощность |
Макс. |
300 (1 Вт также доступен) |
мВт | ||
|
Нагрузка на растяжение |
Макс. |
5 |
Н | ||
|
Рабочие температуры |
от -5 до +70 |
°C | |||
|
Температуры хранения |
от -40 до +85 |
°C | |||
*Технические характеристики указаны для устройства без разъемов.
Поляризационно-независимые изоляторы (1064 нм, 1080 нм):
|
Параметры |
Одноступенчатые |
Двухступенчатые |
Высокая мощность |
Ед. изм. |
|
Длина волны |
1064, 1080 |
1064 |
нм | |
|
Типовая пиковая изоляция |
40 |
55 |
30 |
дБ |
|
Минимальная изоляция при 23°C; центральная длина волны +/10 нм, при любой поляризации |
30 |
45 |
25 |
дБ |
|
Вносимые потери на центральной длине волны; при любой поляризации |
1.5(Тип.), 2.0(Макс.) |
2.4(Тип.), 3.4(Макс.) |
0.8(Тип.), 1.2(Макс.) |
дБ |
|
Минимальные озвратные потери (Вход/Выход) |
55/50 |
дБ | ||
|
Максимальная поляризационная модовая дисперсия |
0.15 (при 23°C) |
0.15 (при 23°C) |
0.1 |
дБ |
|
Максимальная мощность |
300 |
3000 |
мВт | |
|
Максимальная нагрузка на растяжение |
5 |
Н | ||
|
Тип волокна |
HI 1060 |
| ||
|
Рабочие температуры |
от -5 до +50 |
от 0 до +60 |
°C | |
|
Температуры хранения |
от -40 до +85 |
от -20 до +75 |
°C | |
*Технические характеристики указаны для устройства без разъемов.
Поляризационно-независимые изоляторы (2000 нм):
|
Параметры |
Одноступенчатые |
Двухступенчатые |
Ед. изм. |
|
Длина волны |
2000 |
нм | |
|
Максимальные поляризационно-зависимые потери |
0.15 |
0.20 |
дБ |
|
Минимальная изоляция при 23°C; центральная длина волны +/10 нм, при любой поляризации |
16 |
35 |
дБ |
|
Максимальные вносимые потери, центральная длина волны +/-20 нм, при любой поляризации и температуре |
1.2 |
1.5 |
дБ |
|
Минимальные возвратные потери (Вход/Выход) |
50 |
дБ | |
|
Максимальная поляризационная модовая дисперсия |
0.20 |
0.05 |
пс |
|
Максимальная мощность для непрерывного режима |
1 или 2 |
Вт | |
|
Максимальная мощность для нс-импульса |
10 |
кВт | |
|
Максимальная нагрузка на растяжение |
5 |
Н | |
|
Тип волокна |
SMF-28 |
— | |
|
Рабочие температуры |
от -5 до +70 |
°C | |
|
Температуры хранения |
от -40 до +85 |
°C | |
*Технические характеристики указаны для устройства без разъемов.
Коды для артикула:
OLISO – I – Тип и длина волны - Мощность - Диаметр волокна - Тип разъема
Например, двухступенчатый изолятор с длиной волны 1550 нм, с максимальной мощностью 300 мВт, с волокном 250 мкм с разъемами FC/UPC будет иметь артикул OLISO-I-D155-300-25-FU.
|
Параметр |
Значение |
Код | |
|
Тип и длина волны |
Одноступенчатые |
1064 нм |
S106 |
|
1310 нм |
S131 | ||
|
1480 нм |
S148 | ||
|
1550 нм |
S155 | ||
|
Другое |
SX | ||
|
Двухступенчатые |
1064 нм |
D106 | |
|
1310 нм |
D131 | ||
|
1480 нм |
D148 | ||
|
1550 нм |
D155 | ||
|
Другое |
SX | ||
|
Мощность |
300 мВт |
300 | |
|
1000 мВт |
1000 | ||
|
3000 мВт |
3000 | ||
|
Диаметр волокна |
250 мкм |
25 | |
|
900 мкм |
90 | ||
|
Тип разъема |
Без разъема |
NC | |
|
FC/UPC |
FU | ||
|
SC/UPC |
SU | ||
|
FC/APC |
FA | ||
|
SC/APC |
SA | ||
|
LC/UPC |
LU | ||
|
ST/UPC |
ST | ||
|
Другое |
XX | ||
