Описание

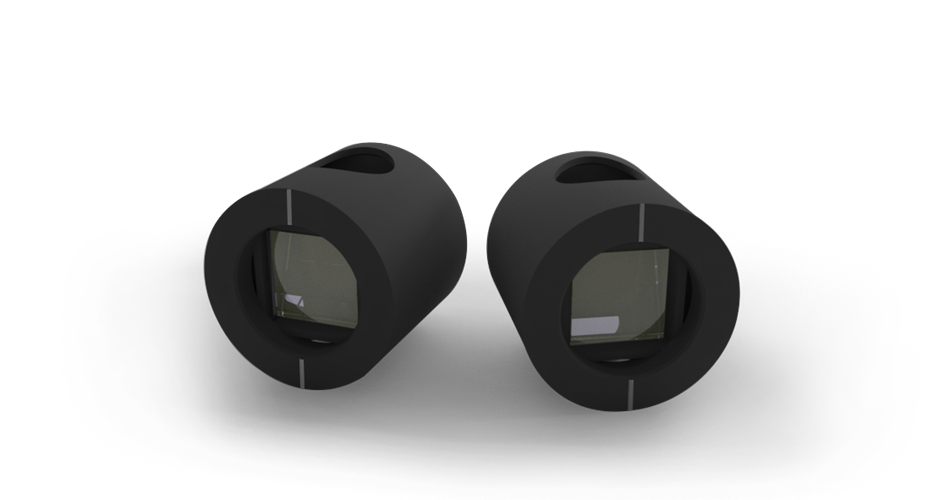

Компания Optogama поставляет поляризаторы Глана-Тейлора и поляризаторы Глана, изготовленные из α-BBO (УФ), кальцита (от видимого до ближнего ИК-диапазона), YVO4 (от видимого до среднего ИК-диапазона) и установленные в оправу из анодированного алюминия. Поляризаторы Глана Optogama сконструированы так, чтобы пропускать только необыкновенный поляризованный луч, в то время как обыкновенный отражается. Данные поляризаторы обеспечивают крайне высокий коэффициент экстинкции в широком диапазоне длин волн, их самые распространенные применения: разделение поляризаций, выделение заданного компонента поляризации, аттенюаторы. Поляризаторы Глана-Тейлора сконструированы для работы с малыми и средними мощностями, в то время как поляризаторы Глана для высоких мощностей из-за более высокого порога повреждения и наличия окна для отвода отраженного обыкновенного пучка. Покрытие из MgF2 наносится на оптические поверхности для значительного увеличения широкополосного пропускания.
|
Особенности: - Материалы подложки: α-BBO, кальцит и YVO4; - Крайне высокий коэффициент экстинкции в широком диапазоне длин волн; - Конструкция с воздушной прослойкой; - Незначительное смещение и отклонение проходящего пучка - Покрытие из MgF2 на каждой грани для широкополосного пропускания; - Возможно изготовление на заказ.
|
Применения: - Разделение поляризаций; - Оптическая изоляция; - Выделение определенного направления поляризации; - Аттенюаторы лазерного излучения. |
Оптическая схема поляризатора
Спецификация
|
Параметры |
Значения |
|---|---|
|
Коэффициент экстинкции |
Поляризаторы из α-BBO и YVO4: <5x10-6 Поляризаторы из кальцита: <5 × 10-5 |
|
Отклонение пучка |
<3 угловых минут |
|
Допуск на толщину |
± 0.1 мм |
|
Параллелизм |
<1 угловой минуты |
|
Качество поверхностей |
20-10 S-D |
|
Искажение волнового фронта |
<λ/4@632,8 нм |
| Покрытия | Покрытие из MgF2 |
|
Порог повреждений |
Поляризаторы Глана-Тейлора: >200 МВт/см2 (1064 нм, 10 нс)
Поляризаторы Глана для лазерного излучения высокой мощности: >500 МВт/см2 (1064 нм, 10 нс) |
|
Крепление |
Оправа из черного анодированного алюминия |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление поляризаторов Глана с другими характеристиками по спецификации пользователя. По вопросам изготовления поляризаторов Глана Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
