Описание

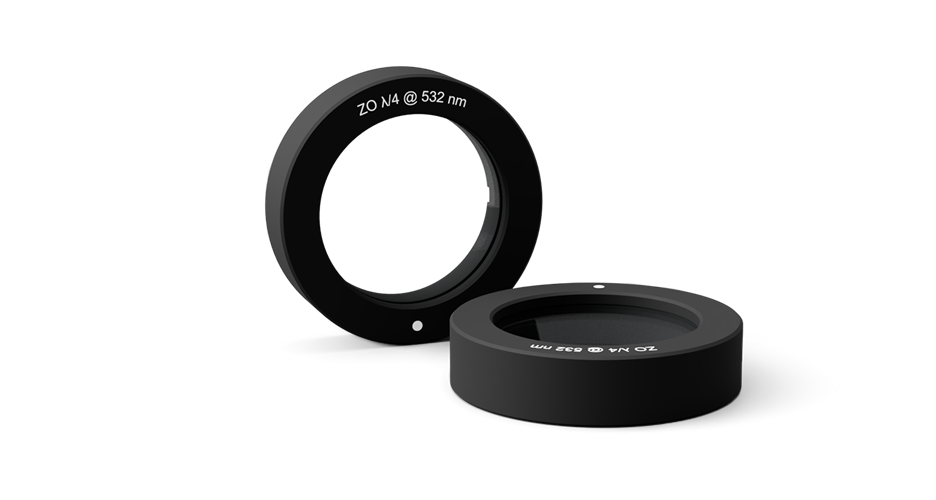

Полуволновые и четвертьволновые пластинки из кристаллического кварца нулевого порядка с воздушной прослойкой в оправе спроектированы для определенных длин волн в диапазоне 257 - 1550 нм. Конструкция с воздушной прослойкой позволяет использовать данные волновые пластинки при высоких мощностях, так как они имеют более слабую зависимость от температуры и длины волны, чем волновые пластинки низкого и множественного порядков.
|
Особенности: - Волновые пластинки нулевого порядка с воздушной прослойкой; - Истинный первый порядок, оптическое соединение для мощных УФ-приложений; - Широкий выбор четвертьволновых и полуволновых пластинок; - Закреплены в оправу (⌀25.4x6 мм) из черного анодированного алюминия; - Апертура: ⌀18 мм; - Просветляющие покрытия (R<0.15%) на каждой поверхности; - Индивидуальный размер, рабочая длина волны и сдвиг фазы доступны по запросу. |
Применения: - Преобразование из линейной поляризации в круговую и наоборот; - Вращение линейной поляризации; - Оптическая изоляция. |
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал |
Кристаллический кварц высокой чистоты |
|
Тип |
Волновые пластинки нулевого порядка с компенсирующей воздушной прослойкой и первого порядка с оптическим соединением для УФ-приложений |
|
Доступные рабочие длины волн |
200 нм - 2200 нм |
|
Допуск на фазовый сдвиг |
<λ/300 при 20 °C |
|
Чистая апертура |
⌀18 мм |
|
Отклонение от параллельности |
<5 угловых секунд |
|
Качество поверхностей |
20-10 S-D |
|
Искажение волнового фронта |
<λ/10 при 632,8 нм |
|
Покрытия |
Просветляющие покрытия (R<0,15%) на каждой поверхности |
|
Порог повреждений |
>12 Дж/см2 (1064 нм, 10 нс) (для волновых пластинок на 1064 нм) |
|
Крепление |
Оправа из черного анодированного алюминия (⌀25.4x6 мм) |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление волновых пластинок с другими характеристиками по спецификации пользователя. По вопросам изготовления волновых пластинок Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
