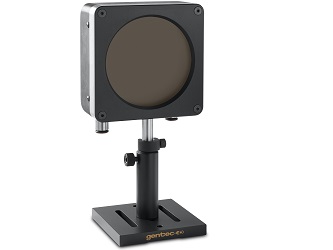

Поглотители пучков компании GenTec обладают прочной конструкцией и просты в использовании, просто подключите водяное охлаждение, и вы готовы к работе! Как и высокопроизводительные детекторы HP, данные системы имеют поглотитель, который выдерживает воздействие излучения в несколько кВт в непрерывном режиме. Их большая апертура диаметром 100 мм вмещает даже самые большие лучи. Изолирующая трубка (тубус) помогает уменьшить обратные отражения. Предлагаются 2 модели: для пучков мощностью до 4 кВт и 12 кВт.
Особенности:
1. Простые в использовании;
Подключите водную систему охлаждению и поглотитель готов к работе;
2. 2 модели на выбор;
Для пучков мощностью до 4 кВт и до 12 кВт.
3. Очень большая апертура;
Круглая апертура диаметром до 100 мм.
4. Высокий порог повреждений;
До 16 кВт/см2 (при 500 Вт).
5. Тубус;
Тубус для минимизации обратных отражений.
6. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
Технические характеристики поглотителей пучка компании Gentec-EO:
|
Модель |
BD-4KW-HE |
BD-12KW-HD |
|
Макс. средняя мощность (Непрерывное / 2 мин.) |
4 000 Вт / 4 500 Вт |
12 000 Вт / 12 000 Вт |
|
Эффективный размер апертуры |
100 мм Ø |
100 мм Ø |
|
Метод охлаждения |
Водяное охлаждение |
Водяное охлаждение |
|
Порог повреждений |
||
|
Макс. средняя плотность мощности |
|
|
|
500 Вт |
10 кВт/см2 |
16 кВт/см2 |
|
4 кВт |
4 кВт/см2 |
--- |
|
5 кВт |
--- |
6.5 кВт/см2 |
|
10 кВт |
--- |
3.5 кВт/см2 |
|
Физические характеристики |
||
|
Эффективный размер апертуры |
100 мм Ø |
100 мм Ø |
|
Поглотитель (высокий порог повреждений) |
HE |
HD |
|
Требуемый расход охлаждающей жидкости |
(4 - 6) л/мин < ±1 л/мин/мин |
(6 - 10) л/мин < ±1 л/мин/мин |
|
Температура воды для охлаждения |
(15 - 25) °C < ±3°C/мин |
(15 - 25) °C < ±3°C/мин |
|
Габаритные размеры |
127 x 127x 74 мм |
127 x 127 x 70 мм |
|
Вес (только головка) |
1.8 кг |
3.3 кг |
Модели доступных для заказа поглотителей пучка компании Gentec:
|
Модель |
Описание |
|
BD-4KW-HE-IMP-D0 |
4000 Вт поглотитель пучка, 100 мм Ø. Фитинги (дюймовый стандарт). Стержень с держателем не входят в комплект поставки. |
|
BD-4KW-HE-MET-D0 |
4000 Вт поглотитель пучка, 100 мм Ø. Фитинги (метрический стандарт). Стержень с держателем не входят в комплект поставки. |
|
BD-12KW-HD-IMP-D0 |
12 000 Вт поглотитель пучка, 100 мм Ø. Фитинги (дюймовый стандарт). Стержень с держателем не входят в комплект поставки. |
|
BD-12KW-HD-MET-D0 |
12 000 Вт поглотитель пучка, 100 мм Ø. Фитинги (метрический стандарт). Стержень с держателем не входят в комплект поставки. |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-S-443-C |
Стержень и стакан для крепления стержня с основанием. |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
