Описание
PNQ1550HA — поляризационно‑сохраняющий волоконный разветвитель 1×4 для работы на длине волны 1550 ± 15 нм с равномерным распределением мощности между четырьмя выходными портами (25:25:25:25). Такое устройство удобно при построении многоканальных систем, где один источник должен питать несколько ветвей при сохранении поляризационных свойств сигнала.
Модуль выполнен на PM‑волокне типа Panda и обеспечивает коэффициент экстинкции не менее 20 дБ, что достаточно для большинства поляризационно‑чувствительных задач в телеком‑ и измерительных системах. Наличие разъёмов FC/APC на всех портах уменьшает уровень обратных отражений и упрощает подключение к коллиматорам, модуляторам и детекторам, рассчитанным на работу на 1550 нм.

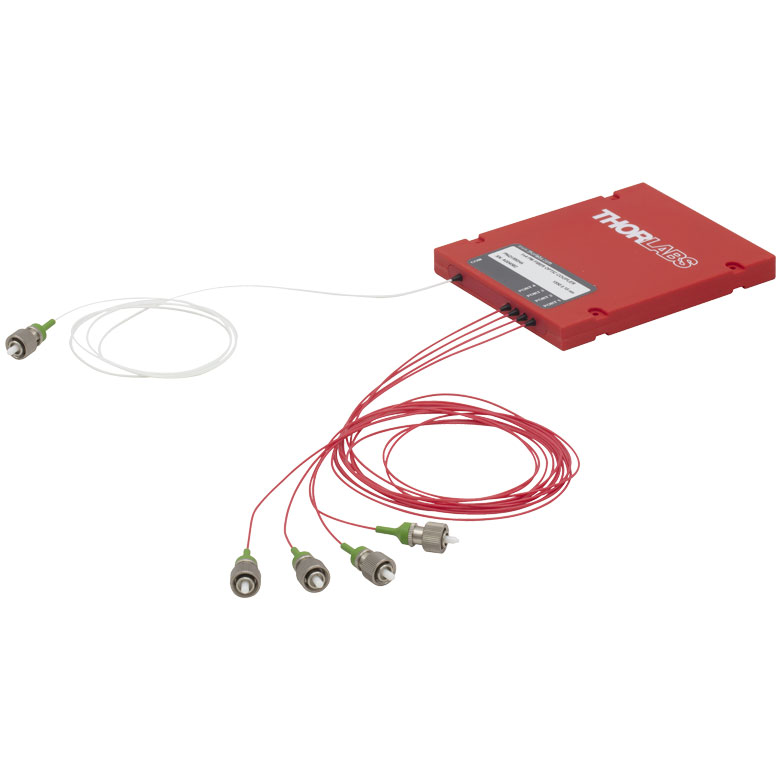

PNQ1550HA поставляется в компактном корпусе с выведенными пигтейлами стандартной длины и заводской ориентацией ключей, что минимизирует ошибки при подключении и ускоряет монтаж. За счёт сочетания поляризационно‑сохраняющего волокна, равномерного деления мощности и удобного интерфейса разветвитель хорошо подходит как для стационарных стендов, так и для опытных образцов многоканальных систем связи и сенсорики.
Характеристики
- Артикул: PNQ1550HA
- Конфигурация: PM‑разветвитель 1×4
- Рабочая длина волны: 1550 ± 15 нм
- Коэффициент деления: 25:25:25:25 между четырьмя выходами
- Коэффициент экстинкции (PER): ≥ 20 дБ
- Тип волокна: поляризационно‑сохраняющее Panda‑волокно
- Разъёмы: FC/APC на входе и всех выходах
Отрасли применения
- Многоканальные телеком‑ и измерительные комплексы на 1550 нм
- Распределение опорного излучения по нескольким поляризационным трактам
- Волоконные решётки датчиков и мультисенсорные системы
- Квантовые и поляризационно‑чувствительные лабораторные установки
- Оптические стенды для тестирования и калибровки нескольких каналов одновременно
