Описание

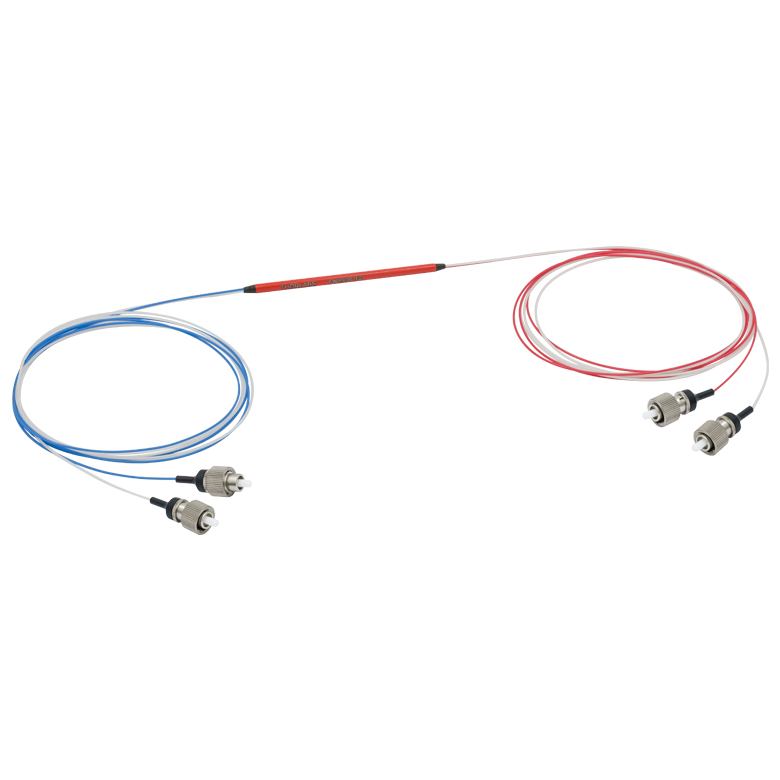

Оптоволоконный разветвитель PN850R1F2 является высокопрецизионным компонентом волоконной оптики с двумя входами и двумя выходами, предназначенным для разделения и комбинирования оптических сигналов в системах инфракрасного спектра. Устройство конструируется на основе поляризационно-сохраняющего волокна PANDA типа, что гарантирует высокую стабильность и надежность при работе в условиях изменяющихся температур и механических воздействий.
Компонент произведен с использованием фьюзионной конусной технологии, обеспечивающей минимальные потери при соединении и максимальную изоляцию между портами. Асимметричное разделение 99:1 позволяет получить основной сигнал на одном выходе и опорный сигнал на другом, отводя лишь малую долю мощности для мониторинга. Коэффициент экстинкции поляризации ≥16 дБ / ≥20.0 дБ гарантирует сохранение ориентации электромагнитного поля в каждом ортогональном направлении, что критично для приложений, требующих высокой точности поляризационного состояния.
Разъемы FC/PC с физическим контактом обеспечивают надежное соединение с приемлемым возвратным отражением и высокой совместимостью. Работа в полосе 850 ± 15 нм охватывает стандартный диапазон применения в ИК-диапазоне, что делает компонент совместимым с большинством имеющихся систем на основе лазерных диодов данного спектрального окна.
Интегрированная конструкция исключает использование отдельных поляризационных элементов, что повышает надежность и снижает влияние внешних факторов на качество работы. Компонент разработан для работы в высокотребовательных условиях с обеспечением долговечности и надежности в течение многих лет эксплуатации.
Температурный диапазон от -40 до +75°C обеспечивает возможность использования компонента в широком спектре климатических условий, включая полевые испытания, мобильные системы и промышленные приложения. Разветвитель идеально подходит для телекоммуникаций, оптических датчиков и систем ОКТ, а компактный размер корпуса облегчает интеграцию в портативные системы.
Характеристики
- Конфигурация: 2x2 разветвитель
- Тип волокна: Поляризационно-сохраняющее волокно PANDA
- Рабочая длина волны: 850 ± 15 нм
- Соотношение разделения: 99:1
- Коэффициент экстинкции поляризации: ≥16 дБ / ≥20.0 дБ
- Тип разъема: FC/PC
- Избыточные потери: ≤0.3 дБ
- Вносимые потери: зависят от коэффициента разделения
- Направленность: ≥45 дБ
- Диапазон рабочих температур: -40 до +75°C
- Диапазон температур хранения: -40 до +85°C
- Максимальная оптическая мощность: 1 Вт
- Размеры корпуса: Ø 3.0 мм × 54 мм
- Герметичность: IP67
Отрасли применения
- Системы лазерной дальнометрии и позиционирования: распределение излучения в системах навигации и измерения расстояний
- Биофотонные приборы: использование для микроскопии и биологических исследований в ИК-диапазоне
- Системы измерения параметров атмосферы: применение в LIDAR системах для мониторинга состояния воздуха
- Оптические датчики и интерферометры: формирование опорных и измерительных плеч в чувствительных интерферометрах
- Медицинская диагностика: использование в офтальмологических приборах и оптической когерентной томографии (ОКТ)
- Спектроскопические системы: применение в анализаторах спектра и оптических измерителях
- Волоконно-оптические гироскопы: распределение сигнала в замкнутом контуре с сохранением поляризации
