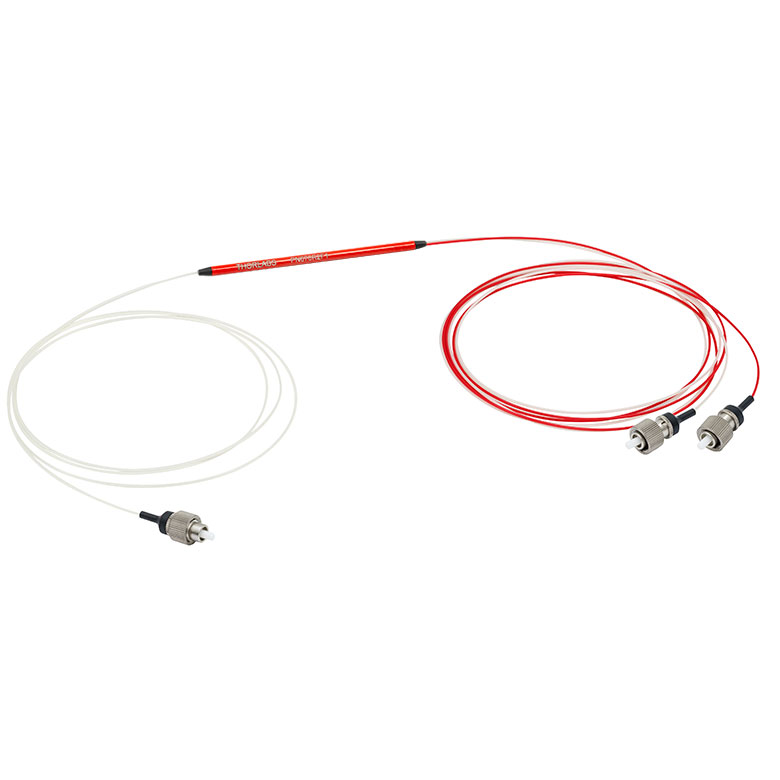

PN670R2F1 - Оптоволоконный разветвитель 1x2, тип волокна: PM, рабочий диапазон: 670 ± 15 нм, разделение сигнала: 90:10, PER: ≥18 дБ, разъемы: FC/PC, Thorlabs

Описание

Оптоволоконный разветвитель PN670R2F1 является высокопрецизионным компонентом волоконной оптики с одним входом и двумя выходами, предназначенным для разделения и комбинирования оптических сигналов в системах темно-красного спектра. Устройство конструируется на основе поляризационно-сохраняющего волокна PANDA типа, что гарантирует высокую стабильность и надежность при работе в условиях изменяющихся температур и механических воздействий.

Компонент произведен с использованием фьюзионной конусной технологии, обеспечивающей минимальные потери при соединении и максимальную изоляцию между портами. Асимметричное разделение 90:10 обеспечивает баланс между основным сигналом и опорным каналом, выделяя достаточную мощность для уверенной регистрации измерительной аппаратурой. Коэффициент экстинкции поляризации ≥18 дБ гарантирует сохранение ориентации электромагнитного поля в каждом ортогональном направлении, что критично для приложений, требующих высокой точности поляризационного состояния.

Разъемы FC/PC с физическим контактом обеспечивают надежное соединение с приемлемым возвратным отражением и высокой совместимостью. Работа в полосе 670 ± 15 нм охватывает стандартный диапазон применения в темно-красном диапазоне, что делает компонент совместимым с большинством имеющихся систем на основе лазерных диодов данного спектрального окна.

Интегрированная конструкция исключает использование отдельных поляризационных элементов, что повышает надежность и снижает влияние внешних факторов на качество работы. Компонент разработан для работы в высокотребовательных условиях с обеспечением долговечности и надежности в течение многих лет эксплуатации.

Температурный диапазон от -40 до +75°C обеспечивает возможность использования компонента в широком спектре климатических условий, включая полевые испытания, мобильные системы и промышленные приложения. Разветвитель идеально подходит для аналитических приборов, сенсорики и лазерной дальнометрии, а компактный размер корпуса облегчает интеграцию в портативные системы.

Характеристики

• Конфигурация: 1x2 разветвитель
• Тип волокна: Поляризационно-сохраняющее волокно PANDA
• Рабочая длина волны: 670 ± 15 нм
• Соотношение разделения: 90:10
• Коэффициент экстинкции поляризации: ≥18 дБ
• Тип разъема: FC/PC
• Избыточные потери: ≤0.3 дБ
• Вносимые потери: зависят от коэффициента разделения
• Направленность: ≥45 дБ
• Диапазон рабочих температур: -40 до +75°C
• Диапазон температур хранения: -40 до +85°C
• Максимальная оптическая мощность: 1 Вт
• Размеры корпуса: Ø 3.0 мм × 54 мм
• Герметичность: IP67

Отрасли применения

• Системы лазерной дальнометрии и позиционирования: распределение излучения в системах навигации и измерения расстояний
• Биофотонные приборы: использование для микроскопии и биологических исследований в темно-красном диапазоне
• Системы измерения параметров атмосферы: применение в LIDAR системах для мониторинга состояния воздуха
• Оптические датчики и интерферометры: формирование опорных и измерительных плеч в чувствительных интерферометрах
• Медицинская диагностика: использование в офтальмологических приборах и оптической когерентной томографии
• Спектроскопические системы: применение в анализаторах спектра и оптических измерителях
• Волоконно-оптические гироскопы: распределение сигнала в замкнутом контуре с сохранением поляризации
