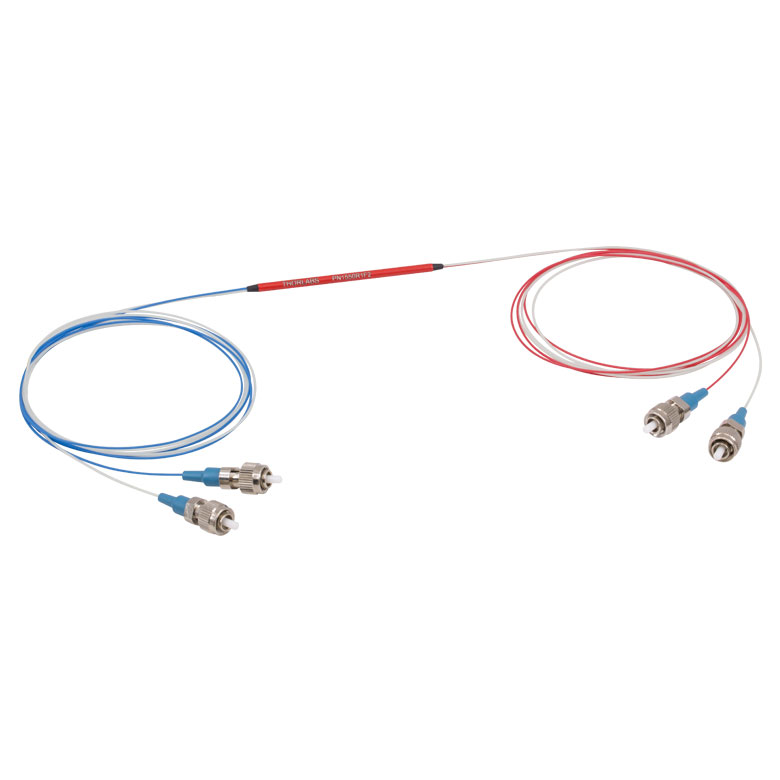

PN1550R1F2 - Оптический разветвитель, 2x2, оптоволокно: PM, рабочий диапазон: 1550 ± 15 нм, разделение сигнала: 99:1, PER: ≥20 дБ, разъем: FC/PC, Thorlabs

Описание

Оптический разветвитель является функциональным компонентом волоконно-оптических систем, обеспечивающим разделение оптических сигналов с сохранением состояния поляризации. Устройство конструируется на основе поляризационно-сохраняющего волокна PANDA типа, что гарантирует высокую стабильность и надежность при работе в условиях изменяющихся температур и механических воздействий. Разветвитель представляет собой четырехпортовую оптическую систему, в которой два входа соединены с двумя выходами через фьюзионную конусную технологию.

Асимметричное разделение сигнала в соотношении 99:1 означает, что подавляющая часть оптической мощности направляется на один выход, а оставшаяся малая часть на второй выход, что позволяет использовать устройство как для распределения сигнала, так и для получения опорного сигнала с минимальным влиянием на основной канал передачи. Коэффициент экстинкции поляризации не менее 20 дБ гарантирует сохранение ориентации электромагнитного поля в каждом ортогональном направлении, что критично для приложений, требующих высокой точности поляризационного состояния.

Разъемы FC/PC обеспечивают надежное механическое и оптическое соединение с низким уровнем обратного отражения, что улучшает общую производительность системы и минимизирует шумы. Работа в полосе 1550 ± 15 нм охватывает стандартный диапазон частотного мультиплексирования в системах расширенной оптической коммуникации C-диапазона. Компонент разработан для работы в высокотребовательных условиях с обеспечением долговечности и надежности в течение многих лет эксплуатации.

Фьюзионная конусная технология обеспечивает минимальные потери при соединении и максимальную изоляцию между портами. Интегрированная конструкция исключает использование отдельных поляризационных элементов, что повышает надежность и снижает влияние внешних факторов на качество работы. Поляризационное сохранение достигается благодаря специальной структуре волокна, содержащей элементы напряжения, которые создают контролируемую биреферингентность.

Характеристики

• Конфигурация: 2x2 разветвитель с четырьмя портами для входа и выхода оптических сигналов
• Тип волокна: Поляризационно-сохраняющее волокно PANDA с двумя ортогональными осями
• Рабочая длина волны: 1550 ± 15 нм в диапазоне стандартного C-диапазона телекоммуникаций
• Соотношение разделения: 99:1, обеспечивающее асимметричное разделение мощности между двумя выходами
• Коэффициент экстинкции поляризации: ≥20 дБ для обеспечения высокой чистоты поляризации
• Тип разъема: FC/PC с физическим контактом для надежного соединения и низкого возвратного отражения
• Избыточные потери: ≤0.3 дБ при использовании оптимальной конфигурации подключения
• Вносимые потери на каждое плечо: ≤0.5 дБ, гарантирующие минимальное ослабление сигнала
• Направленность: ≥50 дБ между портами для обеспечения хорошей развязки каналов
• Диапазон рабочих температур: -40 до +75°C для универсального использования в различных климатических условиях
• Диапазон температур хранения: -40 до +85°C для долгосрочного сохранения свойств компонента
• Максимальная оптическая мощность: 2 Вт в режиме непрерывного излучения без деградации характеристик
• Размеры корпуса: Ø 3.0 мм × 54 мм, обеспечивающие компактность и удобство монтажа
• Масса компонента: приблизительно 15 г, облегчающая монтаж в портативные системы
• Тип упаковки: герметичный оптический корпус из изоляционного материала для защиты волокна
• Герметичность: IP67, обеспечивающая защиту от пыли и влаги при эксплуатации в полевых условиях

Отрасли применения

• Системы оптической амплификации: используется в многоступенчатых системах усиления сигнала для распределения лазерного излучения накачки в легированные эрбием волокна (EDFA) и системах распределенной рамановской амплификации, где требуется сохранение поляризационного состояния излучения накачки
• Волоконные лазеры: применяется для разделения основного лазерного луча и получения части энергии для контроля параметров излучения, мониторинга выходной мощности и обратной связи в резонаторе
• Волоконные оптические датчики: используется в интерферометрических, поляризационных и рассеяние-чувствительных датчиках для формирования опорных и измеряемых каналов, обеспечивающих высокую чувствительность к внешним воздействиям
• Оптические гироскопы: применяется в навигационных системах для распределения лазерного сигнала в замкнутый волоконный контур с сохранением поляризации, позволяя измерять угловую скорость вращения
• Системы модуляции и демодуляции: используется для разделения и комбинирования сигналов в системах поляризационного уплотнения и демультиплексирования, повышая эффективность использования оптических линий
• Исследовательское оборудование: применяется в лабораторных установках, интерферометрах и спектроскопических системах, требующих высокой стабильности поляризационного состояния
• Оптическое волоконное телекоммуникационное оборудование: используется в системах долгосрочной передачи данных в стандартном диапазоне C 1550 нм, обеспечивая надежность функционирования систем
• Системы дистанционного зондирования: применяется в системах LIDAR и дистанционного мониторинга для стабилизации поляризационного состояния излучаемого сигнала и повышения точности измерений
• Криптография и квантовые системы: используется в распределении квантовых ключей (QKD) и квантовых коммуникационных системах, где состояние поляризации фотона является информационной переменной
• Биомедицинские приборы: применяется в оптических биосенсорах и поляризационно-чувствительных диагностических устройствах для обнаружения биологических веществ и медицинских параметров
