Патч-корды с сохранением поляризации (PM) имеют множество гибких конфигураций с выбором разъемов. PM патчкорды SQS демонстрируют превосходную устойчивость к воздействиям окружающей среды, высокий коэффициент затухания, высокие потери на отражение и низкую поляризационную зависимость.
PM патч-корды изготавливаются из оптического волокна с сохранением поляризации типа Panda, bow-tie, c эллиптической направляющей оболочкой и собираются с разъемами FC / UPC, FC / APC, SC / UPC, SC / APC или LC. Разъемы FC могут поставляться с широким ключом (2.14 мм, тип N) или узким ключом (2.02 мм, ключ R).
Патч-корды PM SQS могут поставляться в виде волокна 250 мкм без оболочки, волокна с буфером 900 мкм или кабеля 3 мм. Они отличаются низкими вносимыми потерями, высоким коэффициентом затухания и высокими потерями на отражение. Медленная или быстрая ось может быть совмещена с ключом разъема.
Волоконно-оптические кабельные сборки SQS производятся и тестируются в соответствии с самыми строгими отраслевыми стандартами. Их оптические и механические характеристики соответствуют требованиям IEC. Технология сборки SQS для разъемов PM волокон защищена патентом № 295401.
|

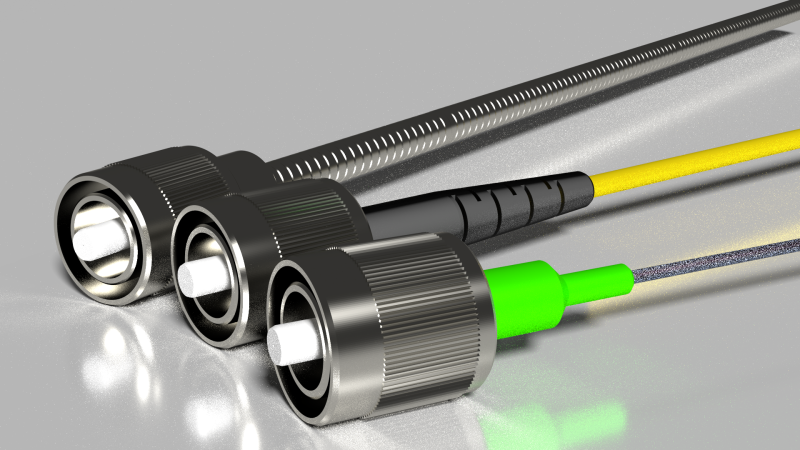

Особенности: - Специальный керамический наконечник, совместимый с FC с узким ключом; - Высокий коэффициент экстинкции: до 35 дБ / 1550 нм; - Широкий диапазон длин волн; - Малые углы смещения; - Комбинация с оптоволоконными массивами. |
Применения: - Сенсоры; - Мультиплексоры; - Оптические усилители; - Для работы в лаборатории; - Интерферометрические поляризационные модуляторы; - Телекоммуникационные системы с высокой скоростью передачи данных. |
Спецификация (PM разъемы):
|
Параметры |
Значения | ||||||
|
Тип |
405 |
460 |
630 |
780 |
980 |
1310 |
1550 |
|
Диапазон длин волн (нм) |
400-680 |
460-630 |
630-780 |
780-980 |
980-1300 |
1280-1340 |
1490-1620 |
|
Вносимые потери (макс.) [дБ] |
1.8 |
1.5 |
1.2 |
0.8 |
0.6 |
0.5 |
0.4 |
|
Вносимые потери (тип.) [дБ] |
1.5 |
1.2 |
0.9 |
0.5 |
0.4 |
0.3 |
0.2 |
|
Коэффициент экстинкции (мин.) [дБ] |
20 |
20,25 |
20,25 |
20,25 |
20,25 |
20,25,30 |
20,25,30 |
|
Размер сердцевины / оболочки |
3/125 |
3/125 |
4/125 |
5/125 |
6/125 |
9/125 |
10/125 |
|
Потери на отражение (UPC) [дБ] |
> 50 (тип. 55) | ||||||
|
Потери на отражение (APC) [дБ] |
> 60 (тип. 68) | ||||||
|
Угловое смещение Θ (Действит. ось) [°]: |
± 2.5 или ± 1.5 | ||||||
|
Воспросизводимость (500 соединений) |
± 0,2 | ||||||
|
Тип разъема |
FC, SC, MU, LC | ||||||
|
Рабочая температура [°C] |
- 20 до 70 | ||||||
|
Температура хранения [°C] |
- 40 до 80 | ||||||

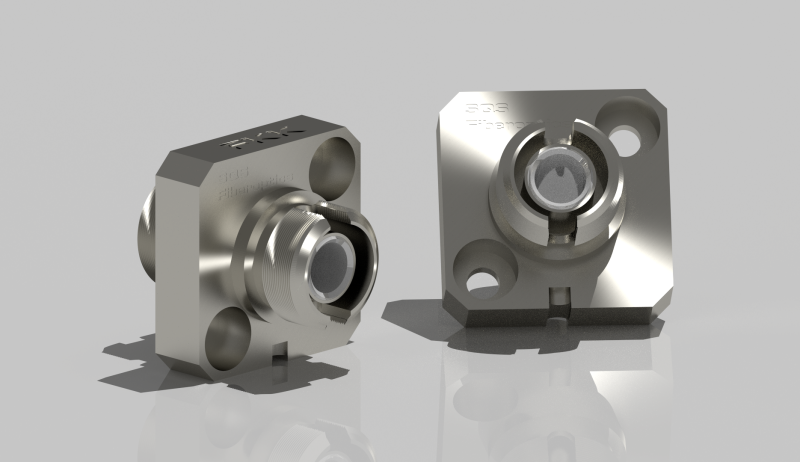

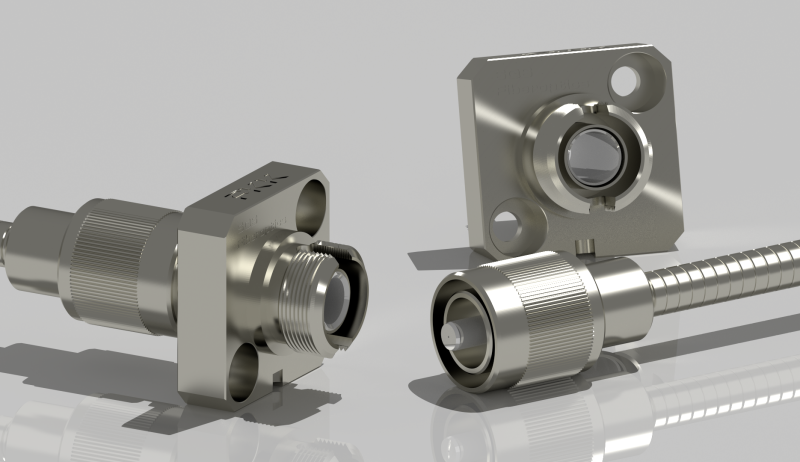

Спецификация (PM разъемы FKK/UPC):
|
Параметры |
Значения |
|
Разъем |
Модифицированный FC разъем для ультра высокого PER |
|
Вносимые потери (тип.) [дБ] |
0.2 (@ 1310 нм) |
|
PER [дБ] |
> 35 |
|
Угловое смещение Θ (действит. ось) [°] |
± 1,5 / ± 0,8 |
|
Применения |
Высокоскоростные детекторы, сенсорные технологии |
Примечания:
PER - Коэффициент затухания поляризации.
Угловые отклонения и геометрические оси
|
Действительная vs. Геометрическая ось PM волокна |
Угловое смещение (Θ) |
 |  |
|

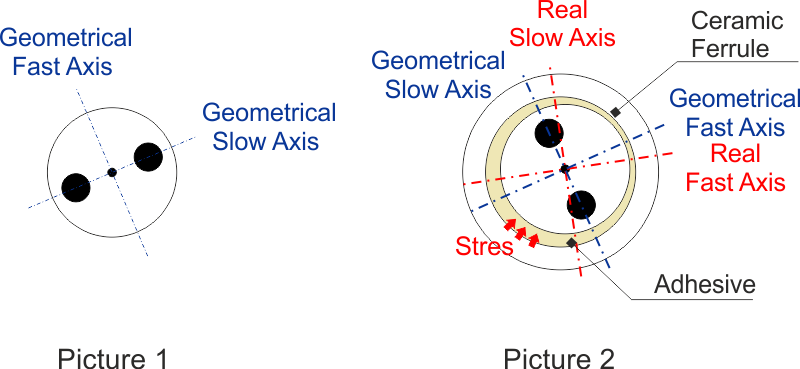

Геометрические оси (быстрая и медленная) определяются воздействиями на волокно, направление которых совпадает с медленной осью (рисунок 1). Реальная ось появляется, если мы наносим клей неправильно и начинаем дополнительно нагружать сердцевину волокна (рисунок 2). |

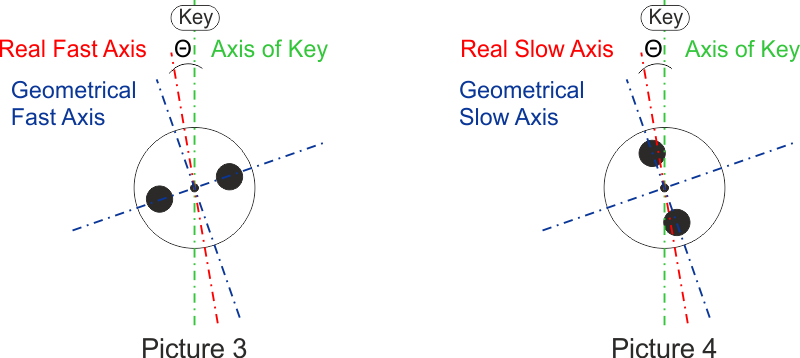

Угловое смещение Θ сообщает нам, насколько точно собран разъем на оптоволокне PM. Это означает, что есть максимальный угол между реальной осью склеенного волокна и осью ключа разъема. Угловое смещение влияет на общий PER во время сопряжения двух разъемов PM. |
|
|
|
|
