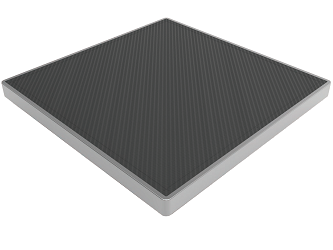

Плоскопанельный детектор XRD 4343CT компании Varex Imaging основан на панели следующего поколения плоскопанельных детекторов рентгеновского излучения на основе аморфного кремния. Улучшенная производительность обеспечивает полный обзор для активной области 43 х 43 см2, позволяя получать снимки высокого качества для задач неразрушающего контроля (при низких долях энергии) и при конусно-лучевой компьютерной томографии. С шагом пикселя 150 мкм достигается скорость съемки до 85 к/с. Диапазон регистрируемой энергии рентгеновского излучения до 225 кВ, при разных вариантах преобразующего экрана (сцинтиллятора). Быстрая система интеграции осуществляется при помощи платы PCIe для обработки изображений в режиме реального времени. Также детектор имеет встроенный триггер, схему синхронизации рентгеновских лучей и обширную библиотеку программного обеспечения для сбора и обработки изображений.
Технические характеристики плоскопанельного детектора XRD 4343CT:
|
Параметр |
Значение |
|
Сенсор |
Активная TFT-диодная матрица с однослойным аморфным кремнием |
|
Преобразующий экран (сцинтиллятор) |
Осажденный CsI или Gadox |
|
Количество пикселей матрицы |
2880 x 2880 |
|
Шаг пикселя |
150 мкм |
|
Размер активной области |
432 х 432 мм |
|
Усиления каналов передачи данных |
Низкошумные ASIC каналы с 6 настраиваемыми режимами усиления |
|
АЦП |
16 бит |
|
Режим регистрации (активная область 432х432 мм) |
Матрица 2880х2880, шаг пикселя 150 мкм, 15 к/с Матрица 1440х1440, шаг пикселя 300 мкм, 30 к/с Матрица 960х960, шаг пикселя 450 мкм, 45 к/с |
|
Режим регистрации (активная область 288х288 мм) |
Матрица 1920х1920, шаг пикселя 150 мкм, 20 к/с Матрица 960х960, шаг пикселя 300 мкм, 40 к/с Матрица 640х640, шаг пикселя 450 мкм, 60 к/с |
|
Режим регистрации (активная область 216х216 мм) |
Матрица 1440х1440, шаг пикселя 150 мкм, 25 к/с Матрица 736х720, шаг пикселя 300 мкм, 50 к/с Матрица 480х480, шаг пикселя 450 мкм, 70 к/с |
|
Режим регистрации (активная область 432х216 мм) |
Матрица 2880х1440, шаг пикселя 150 мкм, 25 к/с Матрица 1440х720, шаг пикселя 300 мкм, 50 к/с |
|
Режим регистрации (активная область 432х72 мм) |
Матрица 2880х480, шаг пикселя 150 мкм, 60 к/с Матрица 1440х240, шаг пикселя 300 мкм, 85 к/с |
|
Вес |
16 кг |
|
Защита детектора |
Оптоволоконная пластина из углеродных волокон |
|
Запись изображения |
Коррекция пикселей в реальном времени (смещение, усиление, дефектные пиксели) на плате PCIe |
|
Типовая квантовая эффективность регистрации DQE |
76% (0 цикл/мм), 60% (1 цикл/мм), 44% (2 цикл/мм) для RQA5 |
|
Типовая частотно-контрастная характеристика MTF, X‑Ray |
66% (1 цикл/мм), 34% (2 цикл/мм), 18% (3 цикл/мм) |
|
Диапазон энергий рентгеновского излучения |
20 – 225 кВ (микрофокус), детектор требует дополнительного внешнего экранирования |
|
Лаг |
< 5% при 1-ом кадре |
|
Интерфейс передачи данных |
Плата для обработки изображения PCIe, полученная через оптоволокно |
|
Рабочая температура |
от + 10 °C до + 35 °C |
|
Рассеиваемая мощность |
25 Вт |
|
Питание |
50-60 Гц, 100-240 В |
