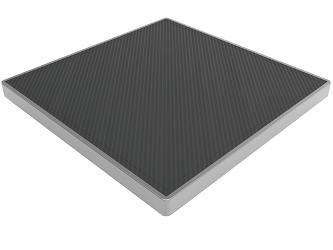

Плоскопанельный детектор XRD 4343 RF компании Varex Imaging оснащен сенсором из аморфного кремния. Улучшенная производительность обеспечивает полный обзор для активной области 43 х 43 см2, позволяя получать снимки высокого качества для задач рентгеноскопии, рентгенографии и при конусно-лучевой компьютерной томографии.
Детектор предлагает скорость съемки до 85 к/с и сцинтиллятор на основе осажденного иодида цезия для формирования превосходного качества изображения.
Быстрая система интеграции осуществляется при помощи платы PCIe для обработки изображений в режиме реального времени. Также детектор имеет встроенный триггер, схему синхронизации рентгеновских лучей и обширную библиотеку программного обеспечения для сбора и обработки изображений.
Технические характеристики плоскопанельного детектора PaxScan XRD 4343 RF:
|
Параметр |
Значение |
|
Сенсор |
Активная TFT-диодная матрица с однослойным аморфным кремнием |
|
Преобразующий экран (сцинтиллятор) |
Осажденный CsI:Tl |
|
Количество пикселей матрицы |
2880 x 2880 |
|
Шаг пикселя |
150 мкм |
|
Размер активной области |
432 х 432 мм |
|
Усиления каналов передачи данных |
Выбираемое пользователем усиление и настройка частоты кадров для рентгеноскопии |
|
АЦП |
16 бит |
|
Режим регистрации (активная область 432х432 мм) |
Матрица 2880х2880, шаг пикселя 150 мкм, 15 к/с Матрица 1440х1440, шаг пикселя 300 мкм, 30 к/с Матрица 960х960, шаг пикселя 450 мкм, 45 к/с |
|
Режим регистрации (активная область 288х288 мм) |
Матрица 1920х1920, шаг пикселя 150 мкм, 20 к/с Матрица 960х960, шаг пикселя 300 мкм, 40 к/с Матрица 640х640, шаг пикселя 450 мкм, 60 к/с |
|
Режим регистрации (активная область 216х216 мм) |
Матрица 1440х1440, шаг пикселя 150 мкм, 25 к/с Матрица 736х720, шаг пикселя 300 мкм, 50 к/с Матрица 480х480, шаг пикселя 450 мкм, 70 к/с |
|
Режим регистрации (активная область 432х216 мм) |
Матрица 2880х1440, шаг пикселя 150 мкм, 25 к/с Матрица 1440х720, шаг пикселя 300 мкм, 50 к/с |
|
Режим регистрации (активная область 432х72 мм) |
Матрица 2880х480, шаг пикселя 150 мкм, 60 к/с Матрица 1440х240, шаг пикселя 300 мкм, 85 к/с |
|
Вес |
12 кг |
|
Защита детектора |
Алюминиевая пластина с входным окном из углеродного волокна |
|
Запись изображения |
Коррекция пикселей в реальном времени (смещение, усиление, дефектные пиксели) на плате PCIe |
|
Типовая квантовая эффективность регистрации DQE |
76% (0 цикл/мм), 60% (1 цикл/мм), 44% (2 цикл/мм), 32% (3 цикл/мм) для RQA5 |
|
Типовая частотно-контрастная характеристика MTF, X‑Ray |
66% (1 цикл/мм), 34% (2 цикл/мм), 18% (3 цикл/мм) |
|
Доза насыщения |
80 мкГр |
|
Диапазон энергий рентгеновского излучения |
40 – 150 кВ |
|
Лаг |
< 5% при 1-ом кадре |
|
Интерфейс передачи данных |
Плата для обработки изображения PCIe, полученная через оптоволокно |
|
Рабочая температура |
от + 10 °C до + 35 °C |
|
Рассеиваемая мощность |
25 Вт |
|
Питание |
50-60 Гц, 100-240 В |
