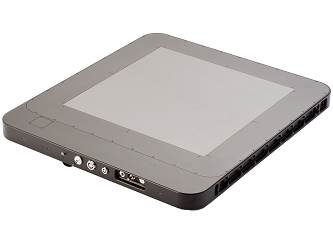

Плоскопанельный детектор XRD 1621 xN ES компании Varex Imaging обладает динамическим диапазоном 88 дБ, скоростью съемки до 30 кадров в секунду и способен регистрировать широкий диапазон энергий рентгеновского излучения от 20 кВ до 15 МВ. Также доступны несколько вариантов конверсионных экранов (сцинтиллятор). Передача данных осуществляется посредством платы видеозахвата изображения с настраиваемым оптоволоконным интерфейсом. Плата видеозахвата изображения выполняет корректировку сигнала, в т.ч. коррекцию с множественным усилением, вплоть до 10 сигнальных уровней. Быстрая интеграция системы регистрации осуществляется при помощи оптической передачи данных, оснащенной внутреннем триггером и схемой синхронизации рентгеновских лучей. Также предлагается большая библиотека программного обеспечения для регистрации и обработки изображений.
Широкий диапазон энергий рентгеновского излучения, способность изменения скорости съемки и несколько типов сцинтилляционного экрана позволяют применять плоскопанельный детектор XRD 1621 xN ES компании Varex Imaging для задач неразрушающего контроля, исследований в различных областях физики и технических задач повседневного применения.
Технические характеристики плоскопанельного детектора XRD 1621 xN ES:
|
Параметр |
Значение |
|
Сенсор |
Активная TFT-диодная матрица с однослойным аморфным кремнием |
|
Конверсионный экран (сцинтиллятор) |
Осажденный CsI:Tl с различными GOS экранами |
|
Размер активной области |
409,6 х 409,6 мм |
|
Количество пикселей матрицы |
2048 х 2048 |
|
Шаг пикселя |
200 мкм |
|
Усиления каналов передачи данных |
Низкошумные ASIC каналы с 6 настраиваемыми режимами усиления |
|
АЦП |
16 бит |
|
Режим регистрации |
2048 х 2048, размер пикселя 200 х 200 мкм, 15 к/с 1024 x 1024, размер пикселя 400 х 400 мкм, 30 к/с |
|
Вес |
25 кг |
|
Материал корпуса |
Алюминий |
|
Защита детектора |
Алюминий (1621 AN) или оптоволоконная пластина из углеродных волокон (1621 CN) |
|
Интерфейсы передачи данных |
Настраиваемый параллельный интерфейс |
|
Лаг |
< 8% (первый кадр) |
|
Динамический диапазон |
> 88 дБ |
|
Рабочий диапазон энергий рентгеновского излучения |
40 кВ – 15 МВ (XRD 1621 AN ES) 20 кВ – 15 МВ (XRD 1621 CN ES) |
|
Рабочая температура |
от + 10 °C до + 35 °C |
|
Рассеиваемая мощность |
80 Вт |
|
Питание |
50-60 Гц, 100-240 В |
