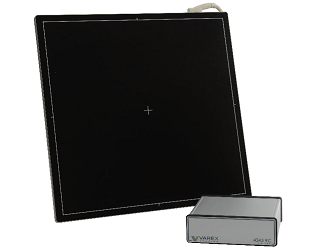

Плоскопанельный детектор PaxScan 4343RC, 40 - 150 кВ, Gigabit Ethernet

Параметр

Значение

Тип материала

Аморфный кремний с технологией PIN

Преобразующий экран (сцинтиллятор)

Осажденный CsI, DRZ+

Размер активной области

42.7 x 42.7 см – общее

42.4 x 42.4 см – активная

Количество пикселей матрицы

3072 x 3072– общее

3052 x 3052 – эффективное

Шаг пикселя

139 мкм

Предельное разрешение

3,6 пар линий/мм

DQE 2.1 мкГрей

GADOX/DRZ+

CSI

Квантовая эффективность регистрации DQE

38% при 0 пар линий /мм;

27% при 1 пар линий /мм;

16% при 2 пар линий /мм;

7% при 3 пар линий /мм;

3% при частоте Найквиста.

78% при 0 пар линий /мм;

55% при 1 пар линий /мм;

42% при 2 пар линий /мм;

28% при 3 пар линий /мм;

14% при частоте Найквиста.

Частотно-контрастная характеристика MTF

54% при 1 пар линий/мм;

23% при 2 пар линий/мм;

9% при 3 пар линий/мм;

6% при частоте Найквиста.

56% при 1 пар линий/мм;

27% при 2 пар линий/мм;

14% при 3 пар линий/мм;

10% при частоте Найквиста.

Чувствительность

402 НЗБ/наногрей

768 НЗБ/наногрей

Дозовый диапазон

DRZ+

CSI

Доза насыщения

163 мкГрей

85 мкГрей

Максимальная линейная доза

132 мкГрей

59 мкГрей

Эквивалентная доза шума

367 наногрей

179 наногрей

Время цикла при 550 мс

3,4 с

Рентгеновское окно

350-4000 мс

Диапазон энергий

40 - 150 кВ (пиковое)

Коэффициент заполнения

63%

Метод развертки

Прогрессивный

Интерфейс передачи данных

Gigabit Ethernet

АЦП

16 бит

Управление экспозицией

Подготовка, выставленный запрос, Expose OK

Автоматическое определение экспозиции: vTrigger

Компьютерные требования

ОЗУ: 2Гб

Процессор: Pentium dual core running с тактовой частотой 2.0 ГГц или эквивалентный

Рассеиваемая мощность

14 Вт

Источник питания/Адаптор

90-240 В, 47-63 Гц

Рабочая температура

от 10 °C до 40 °C

Вес (без кабеля)

DRZ+

CsI

3,50 ± 0,1 кг

3,76 ± 0,1 кг

Материал корпуса

Алюминий

Материал защиты детектора

Оптоволоконная пластина из углеродных волокон и алюминий
