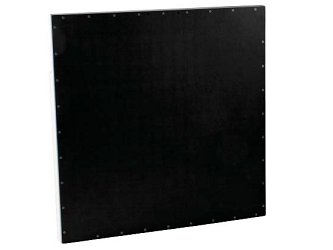

Плоскопанельный детектор PaxScan® 4343DXV Varex Imaging — это цифровое устройство визуализации рентгеновского излучения, работающее в режиме реального времени, обычно называемое плоскопанельным детектором (FPD). Детектор оснащен сенсором из аморфного кремния размером 43х43 см и с разрешением 139 мкм. Высокая производительность при низких дозах излучения достигается за счет использования электроники Varex Imaging и специального сцинтиллятора на основе иодида цезия. Также разработана специальная программа на основе Windows и динамически подключаемая библиотека (DLL), которая позволяет OEM‑разработчикам создавать собственный интерфейс. Это позволяет встраивать данный детектор в рентгенографическую систему для создания сложного комплексного оборудования.
Технические характеристики плоскопанельного детектора PaxScan 4343DXV:
|
Параметр |
Значение |
|
Тип материала |
Аморфный кремний |
|
Преобразующий экран (сцинтиллятор) |
Осажденный CsI:Tl |
|
Размер активной области |
427 х 427 мм |
|
Количество пикселей матрицы |
3072 x 3072 (1x1) – общее 3032 x 3032 (1x1) – эффективное |
|
Разрешение Normal Fluoro |
1024 x 1024 (2x2 сгруппированный) 30 к/с при непрерывном рентгеновском излучении; 15 к/с при импульсном рентгеновском излучении. |
|
Разрешение RAD |
3072 x 3072 (1x1 сгруппированный) 4 к/с при непрерывном рентгеновском излучении; 2 к/с при импульсном рентгеновском излучении. |
|
Разрешение RF |
1024 x 1024 (3x3 сгруппированный) 25 к/с при непрерывном рентгеновском излучении; 15 к/с при импульсном рентгеновском излучении. |
|
Шаг пикселя |
139 мкм |
|
Предельное разрешение |
3.6 пар линий/мм – 4 к/с (1х1) |
|
Частотно-контрастная характеристика MTF (1x1) |
54% при 1 пар линий/мм |
|
Квантовая эффективность регистрации DQE (1х1, квант времени) |
78% (0 цикл/мм) |
|
Предельная доза кванта (2х2) |
6 наногрей (3x3) |
|
Рабочий диапазон энергий рентгеновского излучения |
40-150 кВ (пиковое напряжение) |
|
Коэффициент заполнения |
60% |
|
Лаг |
< 3% (первый кадр) |
|
Метод развертки |
Прогрессивный |
|
Интерфейс передачи данных |
Gigabit Ethernet |
|
Радиационная стойкость |
2000 Грей (активная площадка) |
|
АЦП |
16 бит |
|
Охлаждение |
Пассивное |
|
Питание |
100 – 240 В, 50-60 Гц |
|
Рассеиваемая мощность (номинальная) |
18 Вт |
|
Рассеиваемая мощность (пиковая) |
25 Вт |
|
Рабочая температура |
от 15 °C до 58 °C |
|
Вес |
8 кг |
|
Материал корпуса |
Алюминий |
|
Материал защиты детектора |
Оптоволоконная пластина из углеродных волокон и алюминий |
|
Крепление |
Отверстия с резьбой на задней стороне |
