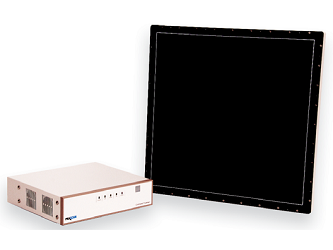

Плоскопанельный детектор PaxScan 4343CB компании Varex Imaging специально разработан для визуализации рентгеновского излучения в задачах конусно-лучевой компьютерной томографии. Модель имеет увеличенный динамический диапазон и несколько режимов чувствительности. Детектор оснащен сенсором из аморфного кремния с размерами 43х43 см и с разрешением 139 мкм, а также командным процессором Command Processor 2LC, позволяющим визуализировать излучение в реальном времени. Высокая производительность при низких дозах излучения достигается за счет использования электроники Varex Imaging и специального сцинтиллятора на основе иодида цезия. Также разработана специальная программа на основе Windows и динамически подключаемая библиотека (DLL), которая позволяет OEM‑разработчикам создавать собственный интерфейс. Это позволяет встраивать данный детектор в рентгенографическую систему для создания сложного комплексного оборудования.
Технические характеристики плоскопанельного детектора PaxScan 4343CB:
|
Параметр |
Значение |
|
Тип материала |
Аморфный кремний |
|
Преобразующий экран (сцинтиллятор) |
Осажденный CsI:Tl |
|
Размер активной области |
427 х 427 мм – общее |
|
Количество пикселей матрицы |
3072 x 3072 (1x1) – общее |
|
Шаг пикселя |
139 мкм |
|
Предельное разрешение |
3,6 пар линий/мм (1х1) 1,8 пар линий/мм (2х2) |
|
Частотно-контрастная характеристика MTF (1x1) |
54% при 1 пар линий/мм |
|
Квантовая эффективность регистрации DQE (1х1, квант времени) |
74% (0 цикл/мм) |
|
Коэффициент контрастности |
<0,8% – большая площадка (120 мм)
|
|
Лаг |
<3% (первый кадр) |
|
Максимально входная доза/обычный кадр |
50 мкГр |
|
Динамический диапазон |
94 дБ (стандартный режим) 108 дБ (DGS режим) |
|
Рабочий диапазон энергий рентгеновского излучения |
40-150 кВ (пиковое напряжение) |
|
Коэффициент заполнения |
60,7% |
|
Метод развертки |
Прогрессивный |
|
Интерфейс передачи данных |
LVDS, CameraLink |
|
АЦП |
16 бит |
|
Двойной/динамический режим усиления, эффективные биты |
>17 бит |
|
Неоднородность радиоактивного излучения |
1% максимум |
|
Неактивные линии |
<9 строк и столбцов, 16 минимально разделительных линий |
|
Неактивные пиксели |
Отсутствие неактивных линий после интерполяции |
|
Охлаждение |
Воздушное |
|
Радиационная стойкость |
2000 Грей (активная площадка) |
|
Питание |
21-33 В (на входе детектора) |
|
Рассеиваемая мощность (номинальная) |
54 Вт |
|
Рассеиваемая мощность (пиковая) |
68 Вт |
|
Неактивные линии |
<9 всего строк и столбцов, минимальное расстояние 16 линий |
|
Неактивные пиксели |
Нет неактивных видимых пикселей после интерполяции |
|
Режим получения изображения FLUORO FOV |
1024 x 1024 25 к/с 3 х 3 биннинг, FOV 427 х 427 мм |
|
Режим получения изображения FLUORO ZOOM |
1024 x 1024 30 к/с 2 х 2 биннинг, FOV 285 х 285 мм |
|
Режим получения изображения RAD |
3072 х 3072 4 к/с 1 х 1 биннинг, FOV 427 х 427 мм |
|
Режим получения изображения CBCT |
768 х 768 40 к/с 4 х 4 биннинг, FOV 427 х 427 мм |
|
Вес |
13 кг |
|
Рабочая температура |
от 19 °C до 49 °C |
|
Материал корпуса |
Алюминий |
|
Крепление |
Отверстия с резьбой на передней и задней стороне |
|
Поставщик
|
Varex Imaging |
