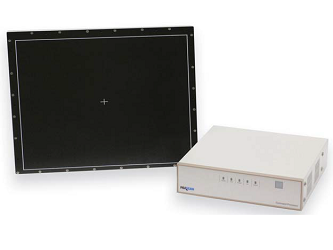

Плоскопанельный детектор PaxScan® 4030X — это цифровое устройство визуализации рентгеновского излучения, работающее в режиме реального времени, обычно называемое плоскопанельным детектором (FPD). Детектор оснащен сенсором из аморфного кремния с размерами 40х30 см и с разрешением 194 мкм, а также командным процессором Command Processor CP2LC. Высокая производительность при низких дозах излучения достигается за счет использования электроники Varex Imaging и специального сцинтиллятора на основе иодида цезия. Также разработана специальная программа на основе Windows и динамически подключаемая библиотека (DLL), которая позволяет OEM‑разработчикам создавать собственный интерфейс. Это позволяет встраивать данный детектор в рентгенографическую систему для создания сложного комплексного оборудования.
Технические характеристики плоскопанельного детектора PaxScan 4030X:
Параметр |
Значение |
Тип материала |
Аморфный кремний |
Преобразующий экран (сцинтиллятор) |
DRZ+, осажденный CsI:Tl |
Размер активной области |
397 х 298 мм |
Количество пикселей матрицы |
2048 x 1536 (1x1) – общее 2028 x 1516 (1x1) – эффективное |
Разрешение Normal Fluoro |
1024 x 768 (2x2 сгруппированный) |
Полное разрешение |
2048 x 1536 |
Шаг пикселя |
194 мкм |
Предельное разрешение |
2,58 пар линий/мм – 15 к/с (1х1), 1,29 пар линий/мм – 30 к/с (2х2) |
Частотно-контрастная характеристика MTF (1x1) |
50% при 1 пар линий/мм 23% при 2 пар линий/мм |
Квантовая эффективность регистрации DQE (1х1, квант времени) |
77% (0 цикл/мм) 54% (1 цикл/мм) 30% (2 цикл/мм) |
Размер предельной дозы поглощения |
4 наногрей/кадр |
Рабочий диапазон энергий рентгеновского излучения |
40-150 кВ (пиковое напряжение) |
Коэффициент заполнения |
68% |
Лаг |
< 5% (первый кадр) |
Метод развертки |
Параллельный |
Интерфейс передачи данных |
LVDS, CameraLink |
Радиационная стойкость |
2000 Грей (активная площадка) |
Динамический диапазон |
94 дБ (стандартный режим) 108 дБ (DGS режим) |
АЦП |
16 бит |
Охлаждение |
Пассивное |
Питание |
18-33 В (на входе детектора) |
Рассеиваемая мощность (номинальная) |
25 Вт |
Рассеиваемая мощность (пиковая) |
30 Вт, без учета падения мощности на кабелях питания |
Рабочая температура |
от 15 °C до 49 °C |
Вес |
8 кг |
Материал корпуса |
Алюминий |
Материал защиты детектора |
Оптоволоконная пластина из углеродных волокон и алюминий |
Крепление |
Отверстия с резьбой на задней стороне |
Поставщик
|
Varex Imaging |
