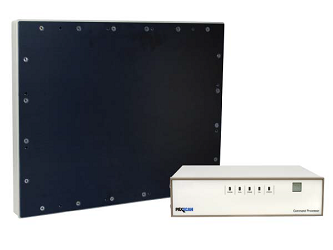

Плоскопанельный детектор PaxScan 4030CB компании Varex Imaging специально разработан для визуализации рентгеновского излучения в задачах конусно-лучевой компьютерной томографии. Модель имеет увеличенный динамический диапазон и несколько режимов чувствительности. Детектор оснащен сенсором из аморфного кремния с размерами 30х30 см и с разрешением 194 мкм, а также командным процессором Command Processor 2, позволяющим визуализировать излучение в реальном времени. Высокая производительность при низких дозах излучения достигается за счет использования электроники Varex Imaging и специального сцинтиллятора на основе иодида цезия. Также разработана специальная программа на основе Windows и динамически подключаемая библиотека (DLL), которая позволяет OEM‑разработчикам создавать собственный интерфейс. Это позволяет встраивать данный детектор в рентгенографическую систему для создания сложного комплексного оборудования.
Технические характеристики плоскопанельного детектора PaxScan 4030CB:
|
Параметр |
Значение |
|
Тип материала |
Аморфный кремний |
|
Преобразующий экран (сцинтиллятор) |
DRZ+, осажденный CsI:Tl |
|
Размер активной области |
397 х 298 мм |
|
Количество пикселей матрицы |
2048 x 1536 (1x1) |
|
Полное разрешение |
2048 x 1536 |
|
Шаг пикселя |
194 мкм |
|
Предельное разрешение |
2,58 пар линий/мм – 7,5 к/с (1х1), 1,29 пар линий/мм – 30 к/с (2х2) |
|
Частотно-контрастная характеристика MTF (1x1) |
>45% при 1 пар линий/мм (при 80 кВ) |
|
Квантовая эффективность регистрации DQE (1х1, квант времени) |
70%±5% (0 цикл/мм) |
|
Рабочий диапазон энергий рентгеновского излучения |
40-150 кВ (пиковое напряжение) |
|
Коэффициент заполнения |
70% |
|
Контрастность |
Большая зона (120 мм): <0,8% Малая зона (10 мм): <7% |
|
Лаг |
<16% (первый кадр, 30 к/с, режим 2х2) <5% (первый кадр, 7 к/с, режим 1х1) |
|
Метод развертки |
Прогрессивный |
|
Интерфейс передачи данных |
HSSI |
|
АЦП |
14 бит |
|
Спектральная чувствительность (регистрируется ПЗС-камерой) |
300-700 нм; 550 нм пиковое значение |
|
Пропускная способность |
8 пС/пикселей/кадров |
|
Гамма-фактор |
1 |
|
Радиационная стойкость |
1 МРад (активная площадка) 1 кРад (электронная аппаратура) |
|
Динамический диапазон
|
18000:1 (режим двойного/динамического усиления) 3000:1 (режим полного разрешения) 1500:1 (режим Fluoro) |
|
Эффективная разрешающая способность |
>16 бит |
|
Неоднородность радиоактивного излучения |
1% максимум |
|
Неактивные линии |
<9 всего строк и столбцов, минимальное расстояние 16 линий |
|
Неактивные пиксели |
Нет неактивных видимых пикселей после интерполяции |
|
Максимально допустимое излучение дозы/кадр |
4000 мкР |
|
Охлаждение |
Пассивное |
|
Свинцовая заглушка |
Опционально |
|
Вес |
20,8 кг |
|
Рабочая температура |
от 15 °C до 35 °C |
|
Материал корпуса |
Алюминий |
|
Материал защиты детектора |
Оптоволоконная пластина из углеродных волокон (толщиной 2,5 мм) и алюминий (толщиной 0.25 мм) |
|
Крепление |
Отверстия с резьбой на передней и задней стороне |
