        Плоскопанельный детектор PaxScan 3030X, 40-150 кВ, съемка в реальном времени

        Главная
        —
        Каталог продукции
        —
        Детекторы излучения
        —
        Детекторы рентгеновского и гамма излучения
        —
        Плоскопанельные детекторы
        —Плоскопанельный детектор PaxScan 3030X, 40-150 кВ, съемка в реальном времени

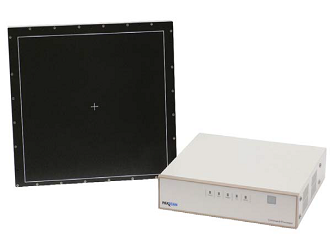

        Фото Плоскопанельный детектор PaxScan 3030X, 40-150 кВ, съемка в реальном времени
        Производитель: Varex Imaging
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Varex Imaging
        Типы изделий
        детекторы
        Применение
        для рентгеновского излучения
        Отрасли применения
        для медицины

        Цифровой плоскопанельный детектор PaxScan 3030X компании Varex Imaging (версия 3) позволяет визуализировать рентгеновское излучение в реальном времени. Детектор оснащен сенсором из аморфного кремния с размерами 30х30 см и с разрешением 194 мкм, а также командным процессором CP2LC. Высокая производительность при низких дозах излучения достигается за счет использования электроники Varex Imaging и специального сцинтиллятора на основе иодида цезия. Также разработана специальная программа на основе Windows и динамически подключаемая библиотека (DLL), которая позволяет OEM‑разработчикам создавать собственный интерфейс. Это позволяет встраивать данный детектор в рентгенографическую систему для создания сложного комплексного оборудования.

        Технические характеристики плоскопанельного детектора PaxScan 3030X:

        Параметр

        Значение

        Тип материала

        Аморфный кремний

        Преобразующий экран (сцинтиллятор)

        DRZ+, осажденный CsI:Tl

        Размер активной области

        298 х 298 мм

        Количество пикселей матрицы

        1536 x 1536 (1x1) – общее

        1516 x 1516 (1x1) – эффективное

        Разрешение Normal Fluoro

        768 x 768 (2x2 сгруппированный)

        Полное разрешение

        1536 x 1536

        Шаг пикселя

        194 мкм

        Предельное разрешение

        2,58 пар линий/мм – 15 к/с (1х1),

        1,29 пар линий/мм – 30 к/с (2х2)


        Частотно-контрастная характеристика MTF (1x1)

        55% при 1 пар линий/мм

        25% при 2 пар линий/мм

        16% при 2,58 пар линий/мм (частота Найквиста)


        Квантовая эффективность регистрации DQE (1х1, квант времени)

        77% (0 цикл/мм)

        60% (1 цикл/мм)

        37% (2 цикл/мм)

        Размер предельной дозы поглощения

        1,5 наногрей/кадр

        Рабочий диапазон энергий рентгеновского излучения

        40-150 кВ (пиковое напряжение)

        Коэффициент заполнения

        68%

        Лаг

        < 5% (первый кадр)

        Метод развертки

        Параллельный

        Интерфейс передачи данных

        LVDS, CameraLink

        АЦП

        16 бит

        Радиационная стойкость

        2000 Грей (активная площадка)

        Динамический диапазон

        94 дБ (стандартный режим)

        108 дБ (DGS режим)

        Охлаждение

        Пассивное

        Питание

        21-33 В (на входе детектора)

        Рассеиваемая мощность (номинальная)

        20 Вт

        Рассеиваемая мощность (пиковая)

        25 Вт, без учета падения мощности на кабелях питания

        Вес

        5,6 кг

        Рабочая температура

        от 15 °C до 53 °C

        Материал корпуса

        Алюминий

        Материал защиты детектора

        Оптоволоконная пластина из углеродных волокон и алюминий

        Крепление

        Отверстия с резьбой на задней стороне

        Для доступа к файлам требуется Авторизация
        Техническая документация на плоскопанельные детекторы PaxScan 3030X
        191.8 Кб
