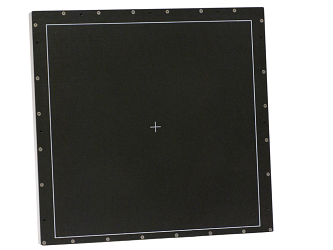

Плоскопанельный детектор PaxScan 3030DX — это цифровое устройство визуализации рентгеновского излучения, работающее в режиме реального времени, обычно называемое плоскопанельным детектором (FPD). Основными компонентами системы являются плоскопанельный детектор из аморфного кремния с размерами 30x30 см с разрешением 194 мкм и универсальным источником питания. Высокая производительность при низких дозах излучения достигается за счет использования электроники Varex Imaging и специального сцинтиллятора на основе иодида цезия. Также разработана специальная программа на основе Windows и динамически подключаемая библиотека (DLL), которая позволяет OEM‑разработчикам создавать собственный интерфейс. Это позволяет встраивать данный детектор в рентгенографическую систему для создания сложного комплексного оборудования.
Технические характеристики плоскопанельного детектора PaxScan 3030DX:
|
Параметр |
Значение |
|
Тип материала |
Аморфный кремний |
|
Преобразующий экран (сцинтиллятор) |
Интегральный, столбчатый CsI:TI |
|
Размер активной области |
298 x 298мм |
|
Количество пикселей матрицы |
1536 x 1536 (общее) 1516 x 1516 (эфективное) |
|
Шаг пикселя |
194 мкм |
|
Предельное разрешение |
2,58 пар линий/мм; 15к/с (1x1); 1,29 пар линий/мм; 30к/с (2x2); |
|
Частотно-контрастная характеристика MTF (1х1); |
55% при 1 пар линий/мм 25% при 2 пар линий/мм 16% при 2,58 пар линий/мм (Частота Найквиста). |
|
Квантовая эффективность регистрации DQE (1x1) |
77% при 0 пар линий/мм; 55% при 1 пар линий/мм; 30% при 2 пар линий/мм/ |
|
Квантовая предельная доза (2х2) |
3,5 наноГрей/кадр |
|
Диапазон энергий |
40-150 кВ (пиковое напряжение) |
|
Коэффициент заполнения |
68% |
|
Лаг |
<5% (первый кадр) |
|
Метод развертки |
Параллельный |
|
Аналого-цифровой преобразователь |
16 бит |
|
Радиационная стойкость |
2000 Грей (активная зона) |
|
Динамический диапазон |
94 дБ (стандартный режим) |
|
Входное напряжение питания |
21-33 В (на входе тепловизора) |
|
Потребляемая мощность (номинальная) |
20 Вт |
|
Потребляемая мощность (пиковая) |
25 Вт |
|
Вес |
~ 5.6 кг. с вольфрамом 9.05 кг. |
|
Рабочая температура |
от 15 °C до 53 °C |
|
Материал корпуса |
Алюминий |
|
Материал защиты детектора |
Оптоволоконная пластина из углеродных волокон и алюминий |
|
Крепление |
Отверстия с резьбой на задней стороне |
|
Режимы получения изображений | |
|
Нормальный Fluoro |
768 x 768 |
|
Полное разрешение |
1536 x 1536 |
