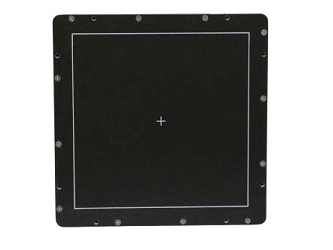

Плоскопанельный детектор PaxScan 2121XV Varex Imaging — это цифровое устройство визуализации рентгеновского излучения, работающее в режиме реального времени, обычно называемое плоскопанельным детектором (FPD). Основными компонентами системы являются плоскопанельный детектор из аморфного кремния размерами 21x21 см и с разрешением 205 мкм и командным процессором CP2LC. Высокая производительность при низких дозах излучения достигается за счет использования электроники Varex Imaging и специального сцинтиллятора на основе иодида цезия. Также разработана специальная программа на основе Windows и динамически подключаемая библиотека (DLL), которая позволяет OEM‑разработчикам создавать собственный интерфейс. Это позволяет встраивать данный детектор в рентгенографическую систему для создания сложного комплексного оборудования.
Технические характеристики плоскопанельного детектора PaxScan 2121XV:
|
Параметр |
Значение |
|
Тип материала |
Аморфный кремний |
|
Преобразующий экран (сцинтиллятор) |
Осажденный CsI:Tl |
|
Размер активной области |
209,9 х 209,9 мм |
|
Количество пикселей матрицы |
1,024 x 1,024 (1x1) – общее 1,004 x 1,004 (1x1) – эффективное |
|
2x2 сгруппированный |
60 к/с при непрерывном рентгеновском излучении; 30 к/с при импульсном рентгеновском излучении Fluoro. |
|
Полное разрешение |
30 к/с при непрерывном рентгеновском излучении; 15 к/с при импульсном рентгеновском излучении Fluoro. |
|
Шаг пикселя |
205 мкм |
|
Предельное разрешение |
2,43 пар линий/мм (1х1); 1,22 пар линий/мм (2х2); |
|
Частотно-контрастная характеристика MTF (1x1) |
55% при 1 пар линий/мм; 22% при 2 пар линий/мм. |
|
Квантовая эффективность регистрации DQE (1х1, квант времени) |
80% (0 пар линий /мм); 65% (1 пар линий /мм); 40% (2 пар линий /мм). |
|
Предельная доза поглощения |
2 наногрей (2x2); 6 наногрей (1x1). |
|
Рабочий диапазон энергий рентгеновского излучения |
40-150 кВ (пиковое напряжение) |
|
Коэффициент заполнения |
77,4% |
|
Лаг |
2,5% номинально (первый кадр) |
|
Метод развертки |
Параллельный |
|
Интерфейс передачи данных |
Оптоволоконный |
|
Радиационная стойкость |
2000 Грей |
|
АЦП |
16 бит |
|
Охлаждение |
Пассивное |
|
Динамический диапазон |
94 дБ (стандартный режим) |
|
Входное напряжение питания |
21-33 В (на входе тепловизора) |
|
Потребляемая мощность (номинальная) |
12 Вт |
|
Потребляемая мощность (пиковая) |
12 Вт |
|
Рабочая температура |
от 15 °C до 58 °C |
|
Вес |
3,2 кг |
|
Материал корпуса |
Алюминий |
|
Материал защиты детектора |
Оптоволоконная пластина из углеродных волокон и алюминий |
|
Крепление |
Отверстия с резьбой на задней стороне |
