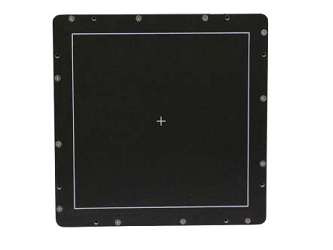

Плоскопанельный детектор PaxScan® 2020DXV Varex Imaging — это цифровое устройство визуализации рентгеновского излучения, работающее в режиме реального времени, обычно называемое плоскопанельным детектором (FPD). Детектор оснащен сенсором из аморфного кремния размером 20х20 см и с разрешением 194 мкм, а также командным процессором. Сопряжение с 2020DXV - это простая задача через стандартный порт Gigabit Ethernet. Программный пакет разработчика включает в себя программный интерфейс "Virtual Command Processor", который выполняет калибровку детектора, настройку приёмника, получение изображения и коррекцию изображения. Данный детектор возможно встраивать в рентгенографическую систему для создания сложного комплексного оборудования.
Технические характеристики плоскопанельного детектора PaxScan 2020DXV:
|
Параметр |
Значение |
|
Тип материала |
Аморфный кремний |
|
Преобразующий экран (сцинтиллятор) |
осажденный CsI:Tl |
|
Размер активной области |
199 х 199 мм |
|
Количество пикселей матрицы |
1024 x 1024 (1x1) – общее 1004 x 1004 (1x1) – эффективное |
|
Шаг пикселя |
194 мкм |
|
Предельное разрешение |
2,58 пар линий/мм (1х1) 1,29 пар линий/мм (2х2) |
|
Режим получения изображения: полное разрешение |
30 к/с – непрерывное рентгеновское излучение, 15 к/с – импульсное Fluoro |
|
Режим получения изображения: 2 х 2 (сгруппированный) |
60 к/с – непрерывное рентгеновское излучение, 30 к/с – импульсное Fluoro |
|
Частотно-контрастная характеристика MTF (1x1) |
55% при 1 пар линий/мм 22% при 2 пар линий/мм |
|
Квантовая эффективность регистрации DQE (1х1, квант времени) |
80% (0 цикл/мм) 65% (1 цикл/мм) 42% (2 цикл/мм) |
|
Размер предельной дозы поглощения |
2 наногрей/кадр (2x2) 6 наногрей/кадр (1x1) |
|
Рабочий диапазон энергий рентгеновского излучения |
40-150 кВ (пиковое напряжение) |
|
Коэффициент заполнения |
68% |
|
Лаг |
2,5% (первый кадр) |
|
Метод развертки |
Параллельный |
|
Интерфейс передачи данных |
Gigabit Ethernet |
|
Радиационная стойкость |
2000 Грей (активная площадка) |
|
Динамический диапазон |
94 дБ (стандартный режим) 108 дБ (DGS режим) |
|
АЦП |
16 бит |
|
Охлаждение |
Пассивное |
|
Питание |
21-33 В (на входе детектора) |
|
Рассеиваемая мощность (номинальная) |
12 Вт |
|
Рассеиваемая мощность (пиковая) |
15 Вт |
|
Рабочая температура |
от 15 °C до 58 °C |
|
Вес |
3,2 кг |
|
Материал корпуса |
Алюминий |
|
Материал защиты детектора |
Оптоволоконная пластина из углеродных волокон и алюминий |
|
Крепление |
Отверстия с резьбой на задней стороне |
|
Поставщик
|
Varex Imaging |
