Артикул
|
6225 |
|
Применение
|
для УФ диапазона |
|
Толщина
|
5 мм |
|
Материал
|
UVFS |
|
Диаметр
|
12,7 мм |
|
Размер
|
Ø12.7 мм |
|
Материал
|
UVFS (кварцевое стекло) |
Описание

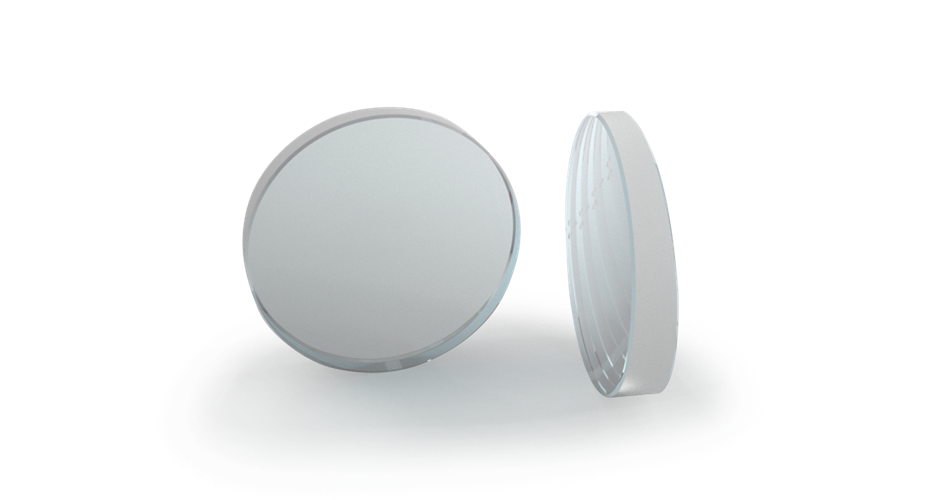

Окна с небольшим клином обычно используются для предотвращения нежелательной обратной связи с лазерным резонатором и эффектов интерференции пучка. Стандартные плоские клиновидные окна без покрытия компании Optogama изготавливаются из BK7 и UVFS. Плоское стекло из UVFS является хорошим вариантом для УФ-лазеров, ультракоротких импульсов и мощных лазеров из-за низкой чувствительности к колебаниям температуры, относительно высокого порога повреждения и пропускания УФ-излучения до 185 нм. Оптическое окно из BK7 – это экономичный выбор для видимого и ближнего инфракрасного диапазона, лазеров малой / средней мощности и других приложений.
|
Особенности: - Изготовлены из высококачественного UVFS и BK7; - Стандартные диаметры ø12,7 мм, ø25,4 и ø50,8 мм; - Выбор угла клина от 0,5° до 3°; - Покрытия, нестандартный материал подложки, размеры доступны по запросу. |
Применения: - Защита от нежелательной обратной связи с лазерным резонатором; - Устранение искажений из-за обратных отражений; - Регулируемое управление пучком; - Выборка пучка. |
Спецификация
|
Параметры |
Значения |
|---|---|
| Материал подложки | BK7, UVFS |
| Рабочий диапазон |
BK7: 350 нм - 2 мкм
UVFS: 185 нм - 2,1 мкм
|
| Чистая апертура | >85% |
| Допуск на диаметр | +0,0/-0,15 мм |
| Допуск на толщину | ±0,25 мм |
| Допуск на клиновидность | ±5 угловых минут |
| Защитные фаски | <0,35 мм при 45° |
| Качество поверхности |
⌀≤25,4 мм: 10-5 S-D
⌀>25,4 мм: 20-10 S-D
|
| Плоскостность поверхности |
⌀≤25,4 мм:<λ/8 при 632,8 нм
⌀>25,4 мм:<λ/5 при 632,8 нм
|
| Покрытия | Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление оптических окон других размеров. По вопросам изготовления других конфигураций компонентов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
