        Плоско-выпуклые цилиндрические линзы

        Главная
        —
        Каталог продукции
        —
        Оптика
        —
        Оптические элементы
        —
        Оптические линзы
        —Плоско-выпуклые цилиндрические линзы

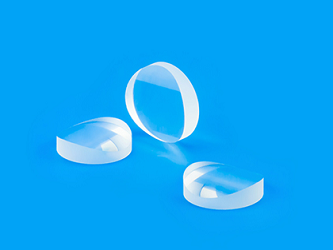

        Фото Плоско-выпуклые цилиндрические линзы
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Описание
        • Оплата
        • Доставка
        • Гарантия

        Компания АЗИМУТ ФОТОНИКС поставляет плоско-выпуклые цилиндрические линзы из кварцевого стекла (UVFS) или стекла BK7. Для заказа также доступны кольцевые держатели для линз.

        Технические характеристики плоско-выпуклых цилиндрических линз

        Параметр

        Значение

        Материал

        BK7 или кварцевое стекло (UVFS)

        Допуск на фокусное расстояние

        ±2% при 589 нм

        Центровка

        ≤3′

        Допуск на диаметр

        +0/-0.1 мм

        Апертура

        ≥ 90% диаметра линзы (центр)

        Допуск на толщину центра

        ±0.1 мм

        Толщина края

        3.0 мм (норм.)

        Качество поверхности

        40/20

        Однородность поверхности

        в пределах апертуры

        ≤ λ/2 неоднородность по оси Y при 632.8 нм

        ≤ λ/4/см неоднородность по оси X при 632.8 нм

        Скосы

        0-0.8 мм ширина ×45°±15°

        Информация для заказа:

        APCLPXLC -----------254 --------------- 127 ----------------- R065 ------------------------- BK7

                  ↓                           ↓                          ↓                               ↓                                          ↓

        Код продукта          X=25.4 мм           Y=12.7 мм         Радиус=6.57 мм             Материал

        Плоско-выпуклые цилиндрические линзы

        Модели плоско-выпуклых цилиндрических линз

        Модель

        X(мм)

        Y(мм)

        EFL(мм)

        R(мм)

        Tc(мм)

        Te(мм)

        Материал

        APCLPXLC-254-127-R065-BK7

        25.4

        12.7

        12.7

        6.57

        7.9

        3.0

        BK7

        APCLPXLC-508-254-R197-BK7

        50.8

        25.4

        38.1

        19.7

        7.64

        3.0

        BK7

        APCLPXLC-508-254-R259-BK7

        50.8

        25.4

        50.2

        25.95

        6.32

        3.0

        BK7

        APCLPXLC-508-254-R325-BK7

        50.8

        25.4

        62.9

        32.52

        5.58

        3.0

        BK7

        APCLPXLC-508-254-R390-BK7

        50.8

        25.4

        75.6

        39.09

        5.12

        3.0

        BK7

        APCLPXLC-508-508-R517-BK7

        50.8

        50.8

        100

        51.7

        9.67

        3.0

        BK7

        APCLPXLC-508-508-R775-BK7

        50.8

        50.8

        150

        77.55

        7.28

        3.0

        BK7

        APCLPXLC-508-508-R1034-BK7

        50.8

        50.8

        200

        103.4

        6.17

        3.0

        BK7

        APCLPXLC-508-508-R1551-BK7

        50.8

        50.8

        300

        155.1

        5.09

        3.0

        BK7

        APCLPXLC-508-254-R239-UVFS

        50.8

        25.4

        50.2

        23.09

        6.81

        3.0

        UVFS

        APCLPXLC-508-254-R460-UVFS

        50.8

        25.4

        100

        46.00

        4.79

        3.0

        UVFS

        APCLPXLC-508-508-R690-UVFS

        50.8

        50.8

        150

        69.00

        7.85

        3.0

        UVFS

        APCLPXLC-508-508-R920-UVFS

        50.8

        50.8

        200

        92.00

        6.58

        3.0

        UVFS

        APCLPXLC-508-508-R1380-UVFS

        50.8

        50.8

        300

        138.00

        5.36

        3.0

        UVFS

        Примечания:

        Другие размеры и фокусные расстояния доступны по запросу

        Галерея
        2 фото —
        1/2 —
        Фото Плоско-выпуклые цилиндрические линзы
        Фото Плоско-выпуклые цилиндрические линзы
        Фото Плоско-выпуклые цилиндрические линзы
        Фото Плоско-выпуклые цилиндрические линзы

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        С этим товаром покупают
        Поставщик
        Edmund Optics
        Типы изделий
        коллиматоры
        Тип
        коллиматоры
        Артикул
        88-191
        Примечание
        Compatible with #88-182, #88-183, #88-184, #88-185, #88-186, & #88-187 Refocusing Assemblies
        Тип
        Fiber Collimator
        Материал корпуса
        Anodized Aluminum
        Фото Фокусируемый оптический коллиматор, апертура: 10 мм, рабочий диапазон: 190-1250 нм, разъем: FC, Edmund Optics
        Фокусируемый оптический коллиматор, апертура: 10 мм, рабочий диапазон: 190-1250 нм, разъем: FC, Edmund Optics
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Edmund Optics
        Типы изделий
        коллиматоры
        Тип
        коллиматоры
        Артикул
        88-190
        Примечание
        Compatible with #88-182, #88-183, #88-184, #88-185, #88-186, & #88-187 Refocusing Assemblies
        Тип
        Fiber Collimator
        Материал корпуса
        Anodized Aluminum
        Фото Фокусируемый оптический коллиматор, апертура: 10 мм, рабочий диапазон: 350-2200 нм, разъем: FC, Edmund Optics
        Фокусируемый оптический коллиматор, апертура: 10 мм, рабочий диапазон: 350-2200 нм, разъем: FC, Edmund Optics
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Edmund Optics
        Типы изделий
        узлы для рефокусировки
        Тип
        узлы для рефокусировки
        Артикул
        17-574
        Фото Узел для рефокусировки, апертура: 10 мм, рабочий диапазон: 190-1250 нм, фокусное расстояние: 51 мм, Edmund Optics
        Узел для рефокусировки, апертура: 10 мм, рабочий диапазон: 190-1250 нм, фокусное расстояние: 51 мм, Edmund Optics
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Edmund Optics
        Типы изделий
        камеры
        Артикул
        34-778
        Тип матрицы
        Цветная
        Тип
        Color Camera
        Тип затвора
        Global
        Особенности
        с автофокусировкой
        Фото Цветная  камера PixeLINK®, модель: PL-D722-AF-ED, USB 3.0, автофокусировка, формат сенсора: 2/3", разрешение: 2.30 Мп, крепление: C-Mount, тип сенсора: CMOS с прогрессивной разверткой, Edmund Optics
        Цветная камера PixeLINK®, модель: PL-D722-AF-ED, USB 3.0, автофокусировка, формат сенсора: 2/3", разрешение: 2.30 Мп, крепление: C-Mount, тип сенсора: CMOS с прогрессивной разверткой, Edmund Optics
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Edmund Optics
        Типы изделий
        камеры
        Тип сенсора
        CMOS
        Артикул
        14-122
        Тип матрицы
        Цветная
        Вид камеры (корпус)
        Без корпуса
        Тип
        Color Camera
        Разрешение
        18.10 Мп
        Тип затвора
        Rolling
        Особенности
        с автофокусировкой
        Фото Цветная бескорпусная камера, автофокусировка, модель: UI-3591LE-AF, USB 3.1, формат сенсора: 1/2.3", разрешение: 18.10 Мп, крепление: M12 x 0.5 (S-Mount), тип сенсора: CMOS с прогрессивной разверткой, Edmund Optics
        Цветная бескорпусная камера, автофокусировка, модель: UI-3591LE-AF, USB 3.1, формат сенсора: 1/2.3", разрешение: 18.10 Мп, крепление: M12 x 0.5 (S-Mount), тип сенсора: CMOS с прогрессивной разверткой, Edmund Optics
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Edmund Optics
        Типы изделий
        объективы
        Артикул
        34-713
        Применение
        биология, ботаника, паразитология, медицина
        Примечание
        Liquid Lens Included: 10mm, VIS Coated, -1.5 - 3.5 diopter range
        Тип
        Microscope Objective
        Максимальное оптическое увеличение (коэффициент), крат
        6
        Минимальное оптическое увеличение (коэффициент), крат
        5.5
        Компоненты микроскопа
        объективы
        Особенности объектива
        компактные, с жидкостной линзой
        Применение объектива
        машинноео зрение
        Фото Компактный объектив с жидкостной линзой, увеличение: 5.5X-6.0, Edmund Optics
        Компактный объектив с жидкостной линзой, увеличение: 5.5X-6.0, Edmund Optics
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Edmund Optics
        Артикул
        33-676
        Примечание
        Drivers, cables and software are not included.
        Тип
        Fixed Focal Length Lens
        Типы объектива
        фиксированные объективы (с фиксированным фокусным расстоянием)
        Фокусное расстояние объектива
        35 мм
        Числовая апертура
        f/5
        Особенности объектива
        с жидкостной линзой
        Серия объектива
        Cx
        Фото Объектив Cx серии, жидкостная линза, фиксированное фокусное расстояние: 35 мм, апертура: f/5, Edmund Optics
        Объектив Cx серии, жидкостная линза, фиксированное фокусное расстояние: 35 мм, апертура: f/5, Edmund Optics
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Артикул
        36-632
        Покрытие
        NIR I (600-1050nm)
        Фото Набор оптики для создания расширителя луча, увеличение: 3 крат, длина волны для 600-1050, Edmund Optics
        Набор оптики для создания расширителя луча, увеличение: 3 крат, длина волны для 600-1050, Edmund Optics
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Артикул
        K4902-B
        Фото K4902-B - Набор асферических линз (6 шт.) с адаптерами-переходниками, просветляющее покрытие: 650-1050 нм, Thorlabs
        K4902-B - Набор асферических линз (6 шт.) с адаптерами-переходниками, просветляющее покрытие: 650-1050 нм, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Артикул
        56-054
        Фото Деревянный кейс для хранения наборов линз и фильтров, количество мест: 8, размер совместимой оптики: 50 мм, толщина совместимой оптики: 5 мм, Edmund Optics
        Деревянный кейс для хранения наборов линз и фильтров, количество мест: 8, размер совместимой оптики: 50 мм, толщина совместимой оптики: 5 мм, Edmund Optics
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
