Платформа серии Р-752 является высокоскоростным линейным приводом для позиционирования с нанометровой точностью в диапазоне до 30 мкм. Обладает быстрым временем стабилизации, минимальным отклонением от прямолинейного движения.
Встроенный ёмкостный датчик с нанометровым разрешением позволяет пользователю бесконтактно отслеживать положение платформы с высокой точностью. Информация о текущем местонахождении устройства поступает в контроллер, который подаёт корректирующий (управляющий) сигнал обратно на усилитель. Таким образом, использование обратной связи повышает линейность и точность повторного позиционирования. Частотный диапазон работы пьезоплатформы может составлять до 10 кГц.
«CD» версии P-753 (с Sub-D разъёмом) оборудованы ID чипом, который хранит данные о каждой конкретной модели и параметры сервопривода. Эти данные автоматически считываются цифровыми пьезоконтроллерами PI с помощью функции автокаллибровки. Таким образом, платформы с ID чипом и контроллеры могут использоваться в различных комбинациях.
Актуатор/платформа P-753 оснащена преднагруженными пьезоактуаторами серии PICMA, которые образуют систему привода. Использование преднагрузки позволяет в некоторой степени скомпенсировать силы растяжения пьезокерамики, что повышает срок службы устройства при работе в условиях высокодинамичных перемещений.
Применения:
- Метрология;
- Нанопозиционирование;
- Сканирующая микроскопия;
- Фотоника;
- Интерферометрия;
- Биотехнологии;
- Микроманипулирование.
Технические характеристики:
|
Модель |
Р-752.11С |
Р-752.1СD |
P-752.21C |
Р-752.2СD |
Единица измерения |
Допуск |
|
Направления перемещения |
Х |
Х |
Х |
Х | ||
|
Тип встроенного сенсора |
Ёмкостный |
Ёмкостный |
Ёмкостный |
Ёмкостный | ||
|
Диапазон перемещения без обратной связи, от -20 до 120 В |
20 |
20 |
35 |
35 |
мкм |
Макс. (+20 % /-0 %) |
|
Диапазон перемещения без обратной связи |
15 |
15 |
30 |
30 |
мкм | |
|
Разрешение с обратной связью/без обратной связи |
0.1 |
0.1 |
0.2 |
0.2 |
нм | |
|
Линейность (с обратной связью) |
0.03 |
0.03 |
0.03 |
0.03 |
% | |
|
Точность повторного позиционирования |
±1 |
±1 |
±2 |
±2 |
нм | |
|
Отклонение вокруг горизонтальной оси Y (Pitch) вертикальной оси Z (Yaw) |
±1 |
±1 |
±1 |
±1 |
мкрад | |
|
Жёсткость в направлении перемещения |
30 |
30 |
20 |
20 |
Н/мкм |
± 20 % |
|
Резонансная частота без нагрузки |
3200 |
3200 |
2100 |
2100 |
Гц |
± 20 % |
|
Резонансная частота с нагрузкой 300 г |
980 |
980 |
600 |
600 |
Гц |
± 20 % |
|
Толкающее/тянущее усилие в направлении перемещения |
100/10 |
100/10 |
100/10 |
100/10 |
Н |
Макс. |
|
Допустимая нагрузка |
30 |
30 |
30 |
30 |
Н |
Макс. |
|
Тип керамики |
PICMA P-885 |
PICMA P-885 |
PICMA P-885 |
PICMA P-885 | ||
|
Электрическая ёмкость |
2.1 |
2.1 |
3.7 |
3.7 |
мкФ |
±20 % |
|
Динамический коэффициент рабочего тока |
17 |
17 |
15 |
15 |
мкА/(Гц*мкм) |
±20 % |
|
Диапазон рабочих температур |
От -20 до +80 |
От -20 до +80 |
От -20 до +80 |
От -20 до +80 |
°С | |
|
Материал корпуса |
Нержавеющая сталь |
Нержавеющая сталь |
Нержавеющая сталь |
Нержавеющая сталь | ||
|

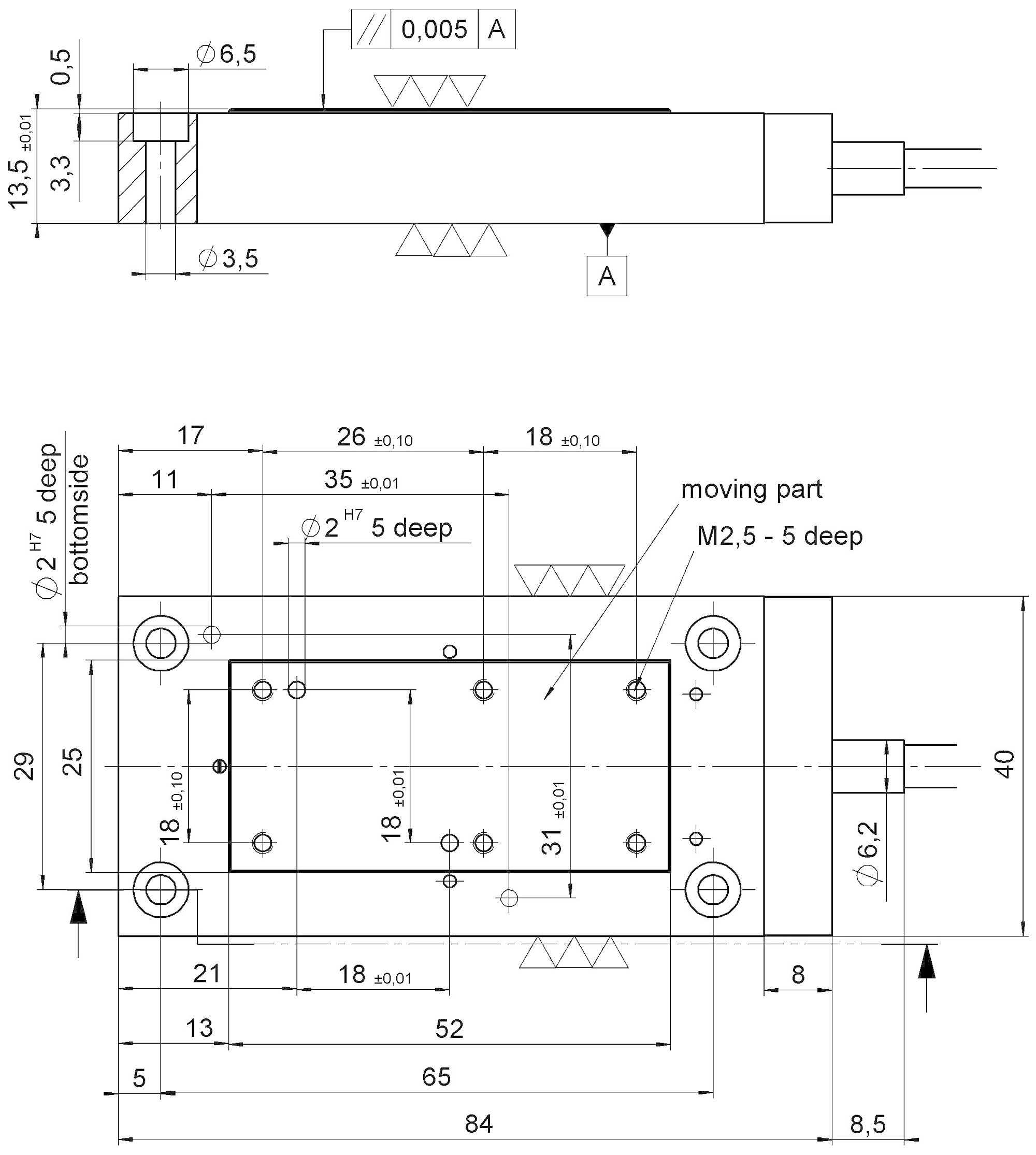

Габариты |
66 х 40 х 13.5 |
66 х 40 х 13.5 |
84 х 40 х 13.5 |
84 х 40 х 13.5 |
мм | |
|
Масса |
0.25 |
0.25 |
0.35 |
0.35 |
кг |
±5 % |
|
Длина кабеля |
1.5 |
1.5 |
1.5 |
1.5 |
м |
±10 мм |
|
Тип разъёма для сенсора/ сигнального кабеля |
LEMO |
Sub-D |
LEMO |
Sub-D |
|
Поставщик
|
Physik Instrumente (PI) |
