Платформа P-630 разработана для задач нанопозиционирования объектов с массой до 1 кг на дистанцию до 80 мкм (в режиме обратной связи). Платформа имеет апертуру диаметром 30 мм, что позволяет её использовать для широкого круга задач в области микроскопии, оптики, лазерной технологии, биомедицины. Основой привода для P-630 является пьезоактуатор серии PICMA, характеризующийся длительным сроком службы и низким током утечки. Платформы серии P-630 оснащены ёмкостным датчиком, что позволяет получить информацию о её актуальном положении. Использование системы обратной связи, реализованной в контроллерах PI, позволяет подстраивать пьезопозиционер в соответствии с заданной координатой, исключая эффекты гистерезиса, крипа, связанные с пьезокерамикой. Точность повторного позиционирования для диапазона 40 мкм составляет ±2 нм, для 80 мкм - ±3 нм. Для управления платформами P-630 производитель выпускает контроллер серии E-709 или E-753.
Технические характеристики:
|
Характеристики |
P-630.XCD |
P-631.XCD |
Единица измерения |
|
Направление перемещения |
Х |
Х | |
|
Тип встроенного датчика |
Ёмкостный |
Ёмкостный | |
|
Диапазон перемещения без обратной связи, от -20 до 120 В |
45 |
90 |
мкм |
|
Диапазон перемещения с обратной связью |
40 |
80 |
мкм |
|
Разрешение при перемещении без обратной связи |
0.1 |
0.1 |
нм |
|
Разрешение при перемещении с обратной связью |
0.2 |
0.2 |
нм |
|
Нелинейность |
0.02 |
0.02 |
% |
|
Точность повторного позиционирования на всём диапазоне перемещения |
±2 |
±3 |
нм |
|
Отклонение вокруг осей Y (Pitch) и Z (Yaw) |
±5 |
±5 |
мкрад |
|
Прямолинейность/плоскопараллельность |
50 |
50 |
нм |
|
Жёсткость в направлении перемещения |
5.5 |
5 |
Н/мкм |
|
Резонансная частота без нагрузки |
3250 |
2850 |
Гц |
|
Резонансная частота с нагрузкой 60 г |
1600 |
1200 |
Гц |
|
Толкающее/тянущее усилие в направлении перемещения |
10 |
10 |
Н |
|
Допустимая нагрузка |
10 |
10 |
Н |
|
Тип пьезокерамики |
PICMA® P-887 |
PICMA® P-885; P-887 | |
|
Электрическая ёмкость |
6.4 |
12.6 |
мкФ |
|
Динамический коэффициент рабочего тока |
20 |
20 |
мкА/(Гц*мкм) |
|
Диапазон рабочих температур |
От 0 до +40 |
От 0 до +40 |
°C |
|
Материал корпуса |
Алюминий |
Алюминий | |
|

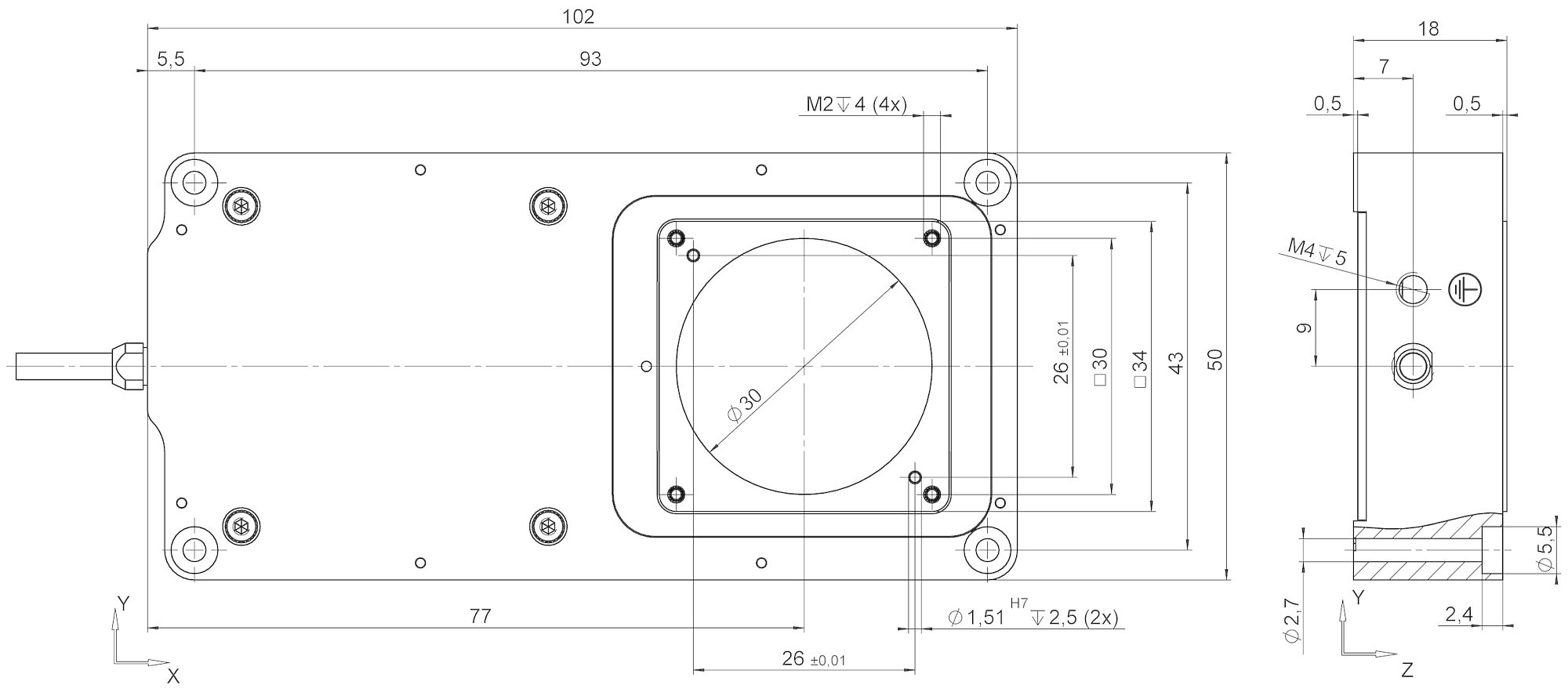

Габариты |
102 × 50 × 18 |
102 × 50 × 18 |
мм |
|
Масса |
300 |
320 |
г |
|
Длина кабеля |
1.5 |
1.5 |
м |
|
Тип разъёма сигнального кабеля/датчика |
Sub-D |
Sub-D |
|
Поставщик
|
Physik Instrumente (PI) |
