Поставщик
|
Physik Instrumente (PI) |
|
Типы изделий
|
линейные пьезоплатформы |
|
Тип товара
|
Системы позиционирования |
|
Ось перемещения
|
Z |
|
Диапазон перемещения
|
100-110 мкм |
|
Комплектующие нанопозиционирования
|
пьезоэлектрические платформы |

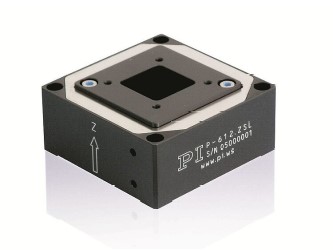

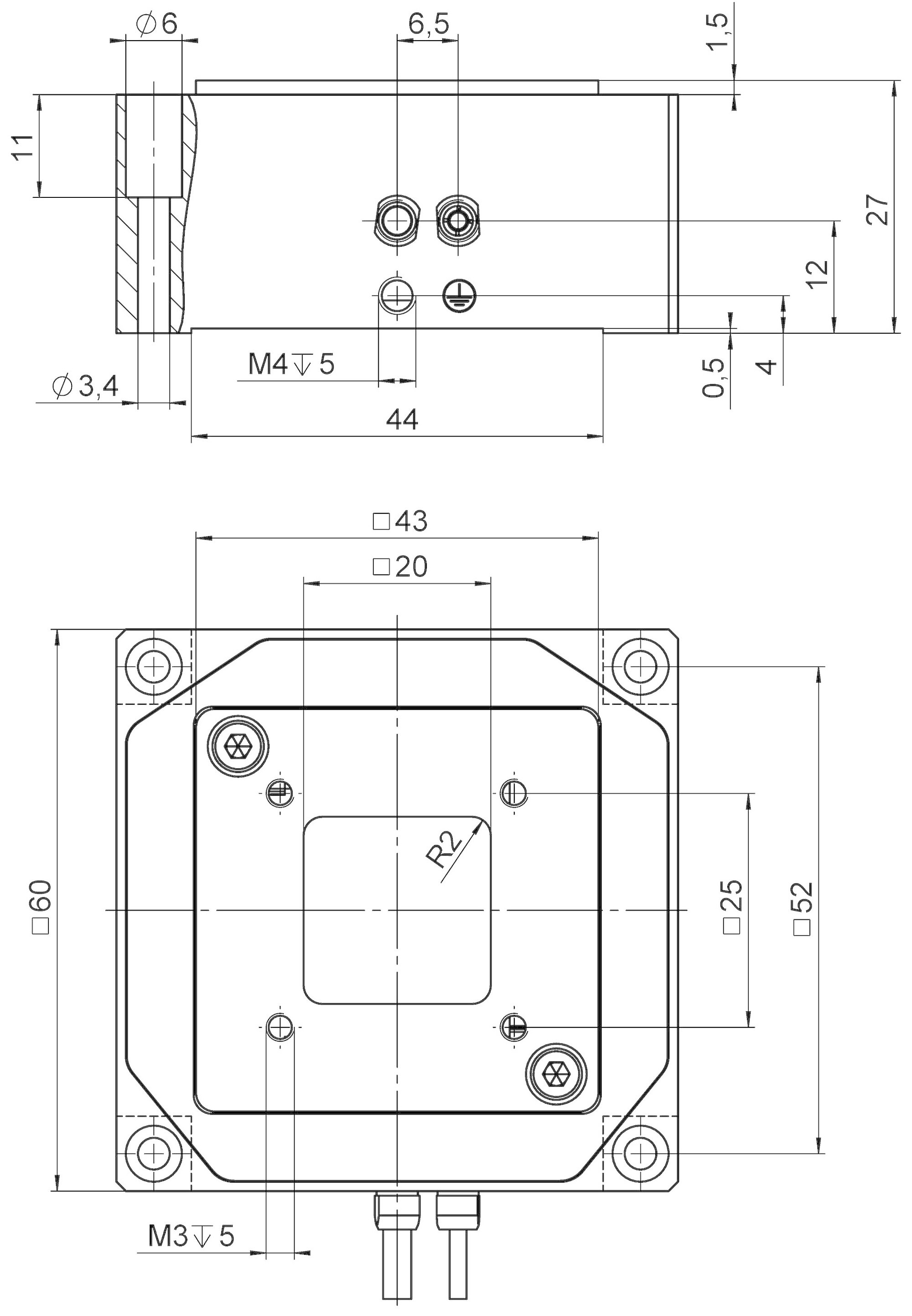

Пьезоплатформы серии P-612.Z предназначены для вертикального нанопозиционирования объектов с массой до 1.5 кг на расстояние 100 мкм. Апертура размером 20 х 20 мм позволяет использовать платформу во многих задачах нанопозиционирования, требующих прохождения излучения через подвижный элемент.
Серия P-612.Z представлена двумя модификациями. Платформа P-612.ZSL оснащена тензометрическим датчиком. Использование датчика позволяет пользователю получать информацию о текущей координате позиционера. Обмен данными с системой обратной связи позволяет повысить точность повторного позиционирования до ±4 нм. Платформа P-612.Z0L подходит для задач, связанных с прецизионным позиционированием, где не требуется определение абсолютного значения координаты платформы или положение контролируется с помощью внешних устройств. Основой привода данных платформ является пьезоактуатор P-885 серии PICMA, характеризующийся низким током утечки и большим сроком службы.
Пьезоплатформы серии P-612.Z обладают коротким временем отклика. К примеру, для модели P-612.ZSL при перемещении на расстояние в 100 мкм время стабилизации составляет 9.5 мс. Для управления данными платформами производитель выпускает цифровой контроллер серии E-709 с интерфейсами USB, RS-232, SPI для обмена данными с ПК.
Применения:
- Микроскопия;
- Лазерная технология;
- Биотехнологии;
- Медицинские технологии.
Технические характеристики:
|
Характеристики |
P-612.ZSL |
P-612.Z0L |
Единица измерения |
Допуск |
|
Направление перемещения |
Z |
Z | ||
|
Тип встроенного датчика |
Тензодатчик |
- | ||
|
Диапазон перемещения без обратной связи (от -20 до +120 В) |
110 |
110 |
мкм |
Мин. (20%/-0%) |
|
Диапазон перемещения с обратной связью |
100 |
- |
мкм | |
|
Разрешение без обратной связи |
0.2 |
0.2 |
нм |
Тип |
|
Разрешение с обратной связью |
1.5 |
- |
нм |
Тип |
|
Нелинейность |
0.2 |
- |
% |
Тип |
|
Точность повторного позиционирования |
±4 |
- |
нм |
Тип |
|
Отклонение вокруг осей X/Y |
±10 |
±10 |
мкрад |
Тип |
|
Перекрестное влияние вдоль осей X, Y (Crosstalk) при движении по оси Z |
±20 |
±20 |
мкм |
Тип |
|
Жёсткость в направлении перемещения |
0.63 |
0.63 |
Н/мкм |
±20% |
|
Резонансная частота без нагрузки |
490 |
490 |
Гц |
±20% |
|
Резонансная частота с нагрузкой 30 г |
420 |
420 |
Гц |
±20% |
|
Толкающее/тянущее усилие |
15/10 |
15/10 |
Н |
Макс. |
|
Тип пьезокерамики |
PICMA® P-885 |
PICMA® P-885 | ||
|
Электрическая ёмкость |
3 |
3 |
мкФ |
±20% |
|
Динамический коэффициент рабочего тока |
3.8 |
3.8 |
мкА/ (Гц*мкм) |
±20% |
|
Диапазон рабочих температур |
От -20 до +80 |
От -20 до +80 |
° С | |
|
Материал |
Алюминий |
Алюминий | ||
|
Масса |
0.28 |
0.275 |
кг |
±5 % |
|
Длина кабеля |
1.5 |
1.5 |
м |
±10 мм |
|
Тип разъёма для датчика/ сигнального кабеля |
2хLEMO |
1хLEMO |
