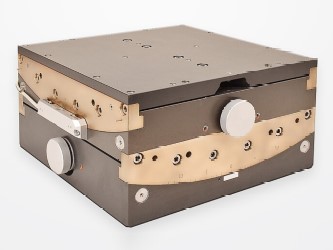

Компания АЗИМУТ ФОТОНИКС предлагает платформы качения с 2 кругами от компании Huber Diffraction. Платформы представлены в стандартной и вакуумной конфигурации.
Особенности:
- Возможны многоосевые системы позиционирования за счет простой комбинации платформ (например, с 5102.20, 5103.20);
- Высокоточный червячный привод со сглаженным и закаленным червячным колесом (самоблокирующийся);
- Направляющие типа «ласточкин хвост» из пластика с низким коэффициентом трения и стойкой к сжатию поверхности скольжения и алюминия с твердым покрытием;
- Минимальная «сфера неопределенности» благодаря специально приспособленным направляющим дорожкам, оптимизированным друг к другу;
- Использование устойчивых к нагрузкам высокоэластичных материалов гарантирует высокую стабильность системы и долгий срок службы;
- Прочные поверхности благодаря высокопрочному алюминию с твердым покрытием;
- Две прецизионные конфигурации.
Индивидуальная модульная настройка:
- От базовой модели до high-end системы;
- К многоосевым системам;
- С шаблоном отверстий по индивидуальному заказу.
Специальные версии:
- Подходит для вакуума;
- Немагнитная;
- С защитой от излучения;
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон хода (°) |
±15 верхняя ось ±13 нижняя ось |
|
Материал (корпус/каретка) |
Алюминиевое покрытие |
|
Передаточное число |
720:1 |
|
Разрешение (°) |
0.0025 * 0.00005 (мин.) |
|
Макс. нагрузка (Н) |
2000 |
|
Мин. крутящий момент (Нм) |
0.50 |
|
Вес (кг) |
26 (без двигателя) |
|
Размер фланца (мм) |
56 |
* Шаговый двигатель, 1000 шагов/оборот.
Конфигурации точности:
|
Параметр |
Значение |
|||
|
X1 |
XE |
|||
|
Точность (") |
≤ |
± |
13 |
По запросу |
|
Повторяемость (однонаправленная) (") |
≤ |
± |
2 |
По запросу |
|
Погрешность позиционирования (") |
≤ |
|
10 |
По запросу |
Максимальная нагрузка:
Общее утверждение о максимальной нагрузке и крутящем моменте невозможно для эксцентричных сил из-за множества различных конфигураций.
Тем не менее, инженеры компании с удовольствием рассчитают максимальную грузоподъемность для вашего конкретного применения.
Габариты:
