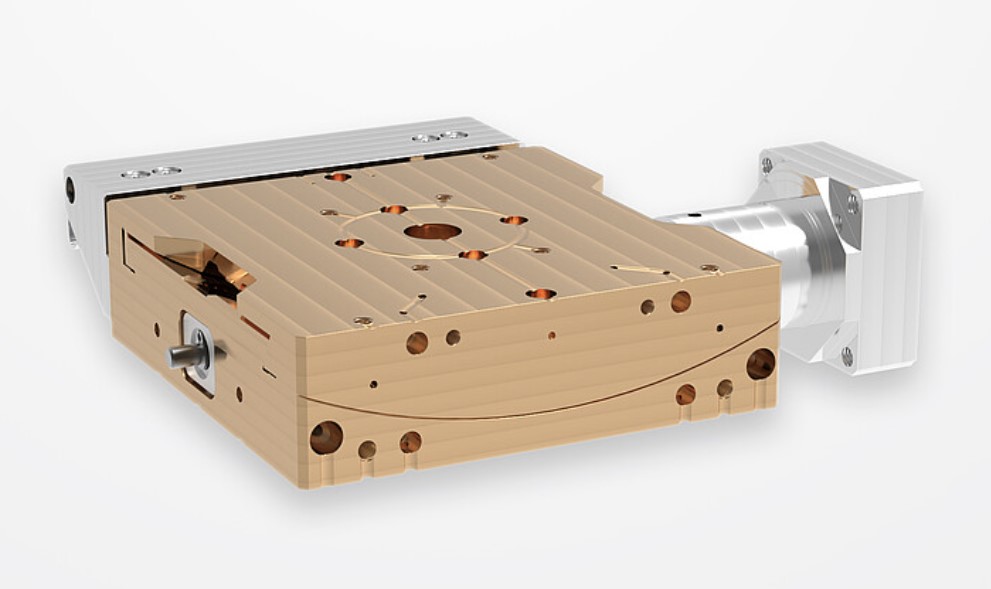

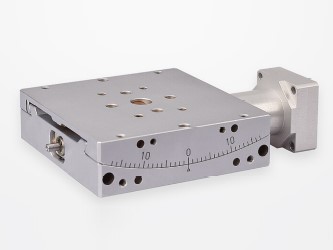

Компания АЗИМУТ ФОТОНИКС предлагает платформы качения с 1 кругом от компании Huber Diffraction. Платформы представлены в стандартной и вакуумной конфигурации.
Особенности:
- Возможны многоосевые системы позиционирования за счет простой комбинации платформ;
- Использование устойчивых к нагрузкам высокоэластичных материалов гарантирует высокую стабильность системы и длительный срок службы;
- Высокоточный червячный привод со сглаженным и закаленным червячным колесом (самоблокирующийся);
- Направляющие типа «ласточкин хвост» с установленными бронзовыми направляющими;
- Прочные поверхности благодаря гальваническому анодированию.
Индивидуальная модульная настройка:
- Реализация сегмента из двух окружностей совместно с 5202.07-S90;
- От базовой модели до high-end системы;
- К многоосевым системам;
- С шаблоном отверстий по индивидуальному заказу.
Специальные версии:
- Подходит для вакуума;
- Немагнитная;
- С защитой от излучения;
- В черном варианте.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон хода (°) |
±15 |
|
Материал (корпус/каретка) |
Бронза |
|
Передаточное число |
360:1 |
|
Разрешение (°) |
0.0025 * 0.0005 (мин.) |
|
Макс. нагрузка (Н) |
30 |
|
Мин. крутящий момент (Нм) |
0.05 |
|
Вес (кг) |
0.9 (без двигателя) |
|
Размер фланца (мм) |
28 |
* Шаговый двигатель, 400 шагов/оборот.
Конфигурации точности:
|
Параметр |
Значение |
||
|
X1 |
XE |
||
|
Сфера конф. (мкм) |
± |
15 |
По запросу |
|
Точность (") |
± |
15 |
По запросу |
|
Повторяемость (однонаправленная) (") |
± |
10 |
По запросу |
Максимальная нагрузка:
Общее утверждение о максимальной нагрузке и крутящем моменте невозможно для эксцентричных сил из-за множества различных конфигураций.
Тем не менее, инженеры компании с удовольствием рассчитают максимальную грузоподъемность для вашего конкретного применения.

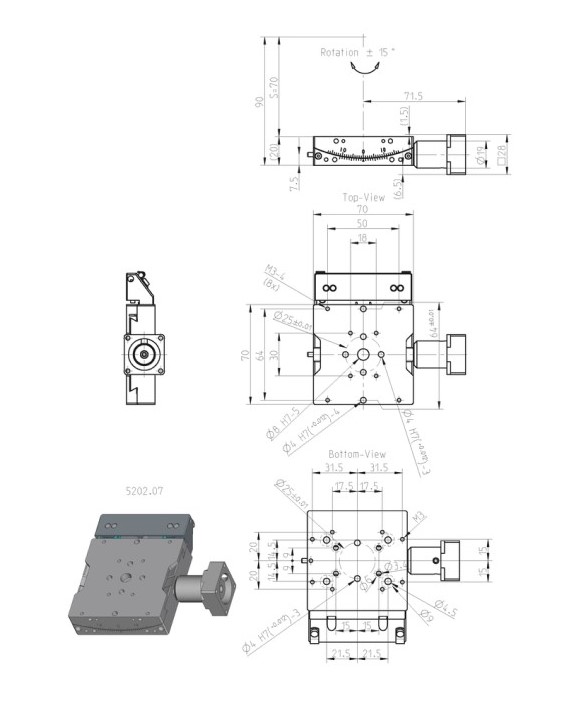

Габариты:
