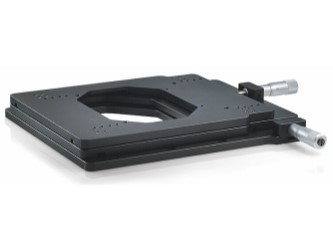

Двухкоординатные XY платформы M-545.2M предназначены для использования в микроскопии совместно с инвертированными микроскопами ведущих мировых производителей: Nikon (TI), Zeiss (Axio Observer), Leica (DMI), и Olympus (IX2). В основном платформы серии M-545.2M применяются для перемещения систем нанопозиционирования с пьезоэлектрическим приводом: P-545, P-541 и других. Платформы серии M-545.2M обладают низким профилем (30 мм), что облегчает интеграцию платформы с микроскопом. Благодаря прецизионной механической части, платформы имеют высокую точность позиционирования – минимальный шаг перемещения составляет 1 мкм, а диапазон перемещения при этом достигает 25 мм вдоль осей XY. В качестве опции доступен крепежный адаптер M-545.SHP для установки держателя образца на платформы и.
Базовые версии платформ M-545.2M имеют ручной привод. Для моторизированного управления доступны следующие опции, заказываемые отдельно:
- M-545.USG. Модернизация микрошагового привода для платформ серии M-545: содержит микрошаговый двигатель M-229;
- M-545.USC. Модернизация микрошагового привода для платформ серии M-545: содержит микрошаговый двигатель M-229, джойстик и контроллер (не совместима с M-545.2MZ).
На платформы M 545.2M без использования дополнительных крепежных адаптеров могут быть установлены следующие системы нанопозиционирования:
- P-517, P-527 (XY, XYZ, XYθZ);
- P-518, P-528, P-558 (Z, ZθXθY);
- P-541.2, P-542.2 (XY);
- P-561, P-562, P-563 PIMars (XYZ);

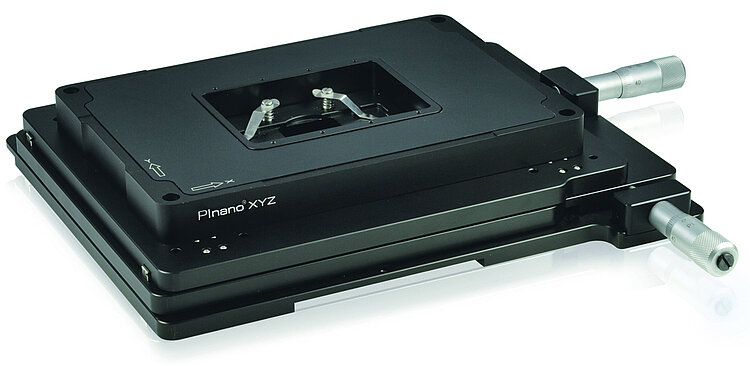

- P-545 PInano® (XY, XYZ).
При помощи крепежных адаптеров на платформы M 545.2M могут быть установлены следующие системы нанопозиционирования:
- P-733.2, P-733.3 (XY, XYZ);
- P-736 PInano® (Z).
Технические характеристики:
|
Характеристика |
Значение |
Ед. изм. |
|
Модель |
M-545.2M | |
|
Доступные направления перемещений |
X, Y | |
|
Диапазон перемещения |
25 x 25 |
мм |
|
Минимальный шаг перемещения |
1 |
мкм |
|
Минимальный шаг перемещения c двигателем М-229 |
1 |
мкм |
|
Скорость c двигателем М-229 |
1.5 |
мм/с |
|
Максимально допустимая нагрузка |
50 |
Н |
|
Преднагрузка |
10 |
Н |
|
Материал |
Алюминий, нержавеющая сталь | |
|
Масса |
4 |
кг |
Наименование моделей серии M‑545.2M для различных микроскопов:
|
Модель |
Производитель микроскопа* |
Серия |
|

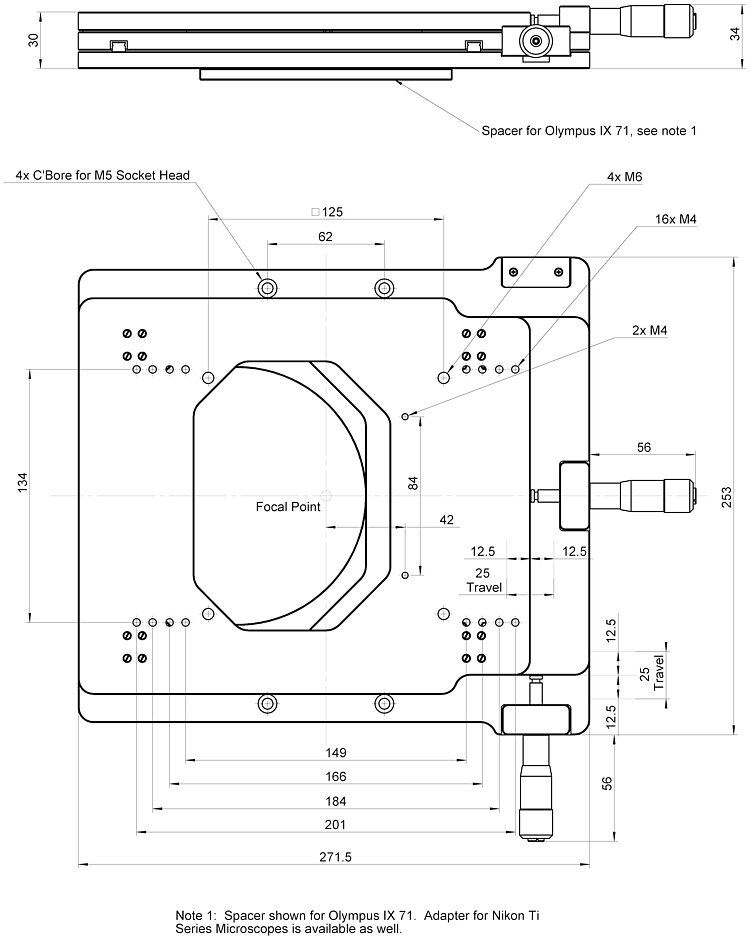

M-545.2MO |
Olympus |
IX2/IX3 |
|
M-545.2MN |
Nikon |
TI |
|
M-545.2ML |
Leica |
DMI |
|

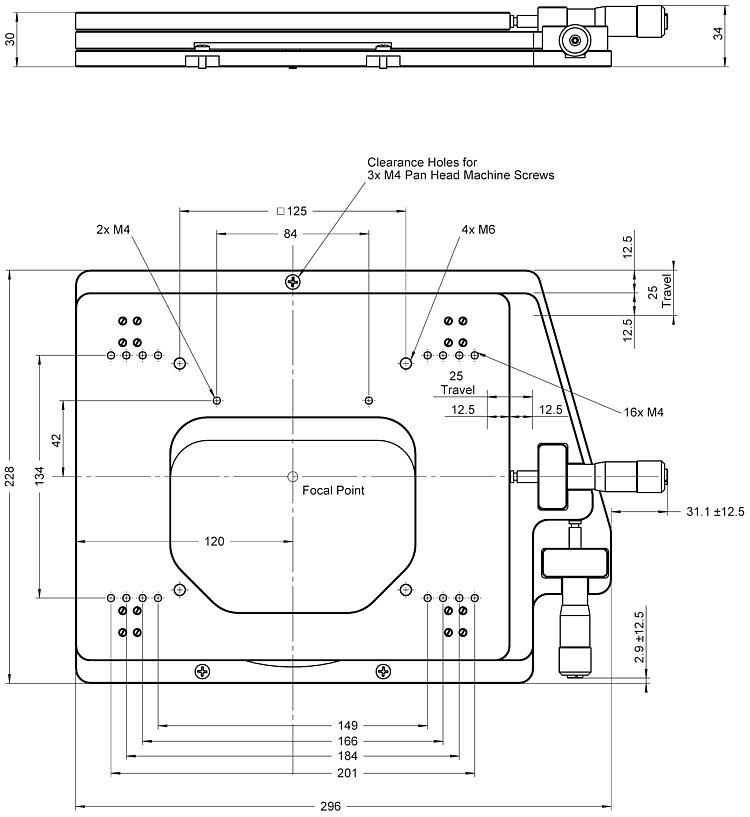

M-545.2MZ |
Zeiss |
Axio Observer |
*Возможно изготовление платформ для микроскопов других производителей.
|
