        Пластиковые сцинтилляторы

        Главная
        —
        Каталог продукции
        —
        Детекторы излучения
        —
        Сцинтилляционные детекторы
        —
        Органические сцинтилляторы
        —Пластиковые сцинтилляторы

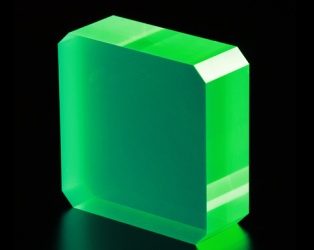

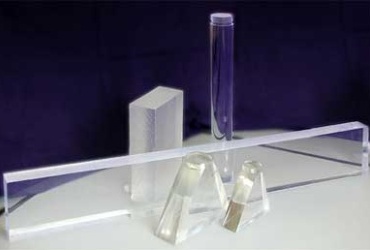

        Фото Пластиковые сцинтилляторы
        Производитель: Saint-Gobain Crystals
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Saint-Gobain Crystals
        Тип сцинтилляционных детекторов
        органические сцинтилляторы
        Толщина
        1-150 мм
        Длина, мм
        1200-5000

        Компания АЗИМУТ ФОТОНИКС работает ведущим мировым производителем пластмассовых сцинтилляторов, Saint-Gobain Crystals, поэтому мы можем предложить различные варианты пластиков, удовлетворяющие техническому заданию заказчика. Пластмассовые сцинтилляторы могут поставляться в виде голых пластин, нарезанных кусков или тонких пленок, а также упакованные в алюминиевый корпус с фотоэлектронным умножителем и отражателем.

        Пластиковые сцинтилляторы обычно представляют собой двух, трёхкомпонентные смеси органических сцинтилляционных молекул в полимерной основе. Первичные центры флуоресценции возбуждаются за счёт потери энергии налетающими частицами, и при распаде этих возбуждённых состояний излучается свет в ультрафиолетовом диапазоне длин волн. Длина поглощения этого ультрафиолета весьма мала, т.к. центры флуоресценции непрозрачны для их собственного излученного света, поэтому вывод света осуществляется добавлением к сцинтиллятору второго компонента, поглощающего первично излученный свет и переизлучающего его изотропно с большими длинами волн (так называемого сместителя спектра, или WLS шифтера).

        Две активных компоненты в пластиковых сцинтилляторах смешиваются с органическим материалом так, чтобы образовать полимерную структуру. При такой технологии можно производить пластиковый сцинтиллятор любой геометрической формы. Во многих случаях пластмассовые сцинтилляторы имеют преимущества перед неорганическими сцинтилляторами благодаря своим свойствам. Прежде всего - это их быстродействие (время спада до 2 нс), прозрачность и возможность обеспечения высокой эффективности регистрации благодаря большому объёму и практически любой конфигурации при сравнительно низкой стоимости и высокой температурной стабильности светового выхода и простоте обработки. Основным минусом пластмассовых сцинтилляторов является их худшее энергетическое разрешение по сравнению с неорганическими сцинтилляторами. Максимальные размеры пластмассовых сцинтилляторов ограничены длиной ослабления света собственного излучения, достигающей 5 м.

        Все пластиковые сцинтилляторы чувствительны к рентгеновским лучам, гамма излучению, быстрым нейтронам и заряженным частицам. Пластиковые сцинтилляторы, обладающие специальным составом, также чувствительны к тепловым нейтронам или имеют улучшенную эффективность регистрации рентгеновских лучей.

        Пластиковые сцинтилляторы компании Saint-Gobain Crystals могут поставляться в виде пластин, нарезанных кусков или тонких пленок, а также как корпусированные сцинтилляционные детекторы с интегрированным фотоэлектронным умножителем, состыкованным через световод и обернутым отражателем.

        Типы предлагаемых пластиковых сцинтилляторов:

        Тип сцинтиллятора

        Особенности

        Типовое применение

        Документация

        BC-400

        эквивалент NE-102

        типовые применения, тонкие пленки

        BC-404

        постоянная времени 1.8 нс

        быстрый счет, тонкие пленки

        BC-408

        наилучшие общие свойства

        типовые применения, времяпролетные счетчики, портальные мониторы

        BC-412

        максимальная длина ослабления (эквивалент NE-110)

        типовые применения, времяпролетные счетчики, портальные мониторы

        BC-414

        для сместителя спектра BC-484

        BC-416

        минимальная стоимость

        "бюджетный" сцинтиллятор, для больших объемов потребления

        BC-418

        постоянная времени 1.4 нс

        очень быстрый счет, малые размеры

        BC-420

        постоянная времени 1.5 нс, низкое самопоглощение

        очень быстрый счет, для пластин размером более 100 мм2

        BC-422

        постоянная времени 1.4 нс

        очень быстрый счет, малые размеры

        BC-422Q

        постоянная времени 0.7 нс

        очень быстрый счет, малые размеры

        BC-428

        зеленый излучатель

        для фотодиодов, ПЗС матриц и фосвич детекторов

        BC-430

        красный излучатель

        для кремниевых фотодиодов, ФЭУ с мультищелочным фотокатодом

        BC-436

        дейтерированный

        быстрые нейтроны

        BC-440

        высокотемпературный, до +100° C

        типовые применения

        BC-440M

        высокотемпературный, до +100° C

        типовые применения

        BC-444

        медленный, постоянная времени 285 нс

        фосвич детекторы

        BC-444G

        постоянная времени 285 нс, зеленый излучатель

        фосвич детекторы

        BC-452

        обогащенный свинцом (содержание 5%)

        рентгеновская дозиметрия (менее 100 кэВ), Мессбауэровская спектроскопия

        BC-454

        обогащенный бором (содержание 5%)

        нейтронная спектрометрия, тепловые нейтроны

        BC-490

        частично полимеризованный сцинтиллятор

        типовые применения

        BC-498

        используется в качестве краски

        бета лучи, тонкие пленки

        BC-480

        сместитель спектра из УФ в синюю область

        детектор Черенкова

        BC-482A

        зеленый излучатель

        сместитель спектра из синей в зеленую область

        BC-484

        зеленый излучатель

        сместитель спектра из ближнего УФ в синюю область

        Стандартные размеры пластин из пластиковых сцинтилляторов:

        Толщина

        Отклонения по толщине

        Максимальный шаблон*

        1 мм

        +/- 0.1 мм

        30х60 мм

        1.5 мм

        +/- 0.25 мм

        30х101 мм

        2 мм

        +0.25 мм / -0.3 мм

        45х101 мм

        3 мм

        +/- 0.38 мм

        63х101 мм

        5 мм

        +0.56 мм / -0.46 мм

        63х203 мм

        6.4 мм

        +0.64 мм / -0.51 мм

        63х203 мм

        10 мм

        +/- 0.51 мм

        63х203 мм

        12.7 мм

        +/- 0.64 мм

        63х203 мм

        20 мм

        +/- 0.73 мм

        63х203 мм

        25 мм

        +0.76 мм / - 1 мм

        63х203 мм

        38 мм

        +/- 0.76 мм

        63х203 мм

        50 мм

        +/- 2 мм

        63х203 мм

        75 мм

        +/- 2.5 мм

        60х101 мм

        100 мм

        +/- 3.8 мм

        60х101 мм

        125 мм

        +/- 6 мм

        60х101 мм

        150 мм

        +/- 6 мм

        60х101 мм

        * также доступны шаблоны пластин большего размера, но с другими допусками по толщине.

        Большие размеры пластин из пластиковых сцинтилляторов:

        Диапазон толщины

        Максимальная ширина

        Максимальная длина

        1-5 см

        30 см

        500 см

        0.5-5 см

        45 см

        400 см

        0.5-5 см

        60 см

        300 см

        1-2.5 см

        100 см

        200 см

        1-3.8 см

        120 см

        120 см

        Тонкие пленки из пластиковых сцинтилляторов:

        Тонкие сцинтилляционные пленки идеально подходят для регистрации заряженных частиц и применений, требующих быстрого считывания. Компания Saint-Gobain Crystals изготавливает тонкие пленки на основе следующих пластиковых сцинтилляторов:
        • BC-400 – типовые применения;
        • BC-404 – максимальный световой выход, идеально для регистрации бета частиц;
        • BC-418 – быстрый счет с временем спада 1.4 нс;
        • BC-422 – быстрый счет с временем спада 1.6 нс.

        Типовые размеры сцинтилляционных тонких пленок:

        Диапазон толщины

        Диапазон отклонений

        Размер пленки, ширина х длина

        0.5-1 мм

        +/- 10%

        250х250 мм

        0.22-0.49 мм

        +/- 10%

        225х225 мм

        0.11-0.21 мм

        +/- 10%

        150х200 мм

        0.04-0.1 мм

        +/- 15%

        150х200 мм

        0.010-0.039 мм

        +/- 20%

        150х200 мм

        Галерея
        2 фото —
        1/2 —
        Фото Пластиковые сцинтилляторы
        Фото Пластиковые сцинтилляторы
        Фото Пластиковые сцинтилляторы
        Фото Пластиковые сцинтилляторы
        Для доступа к файлам требуется Авторизация
        Брошюра по органическим сцинтилляторам
        535.3 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        Связанные товары

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
