Особенности: - Низкие величины вносимых потерь; - Низкие потери за счет поляризации; - Высокая устойчивость к внешним условиям и механическая стабильность; Сертифицировано Telcordia GR-1221 и GR-1209. |
Применение: - FTTX (FTTP, FTTH, FTTN, FTTC); - Пассивные оптические сети (PON); - Локальные сети (LAN); - Кабельное телевидение; - Тестовое оборудование. |
Спецификация на планарные разветвители серии PLC от AC Photonics:
|
Параметр |
Ед. изм. |
Спецификация | |||||||||||
|
Рабочий диапазон длин волн |
нм |
От 1260 до 1650 | |||||||||||
|
Тип |
|
1x16 |
1x2 |
2x16 |
2x2 |
1x32 |
1x4 |
2x32 |
2x4 |
1x64 |
1x8 |
2x64 |
2x8 |
|
Вносимые потери (Макс.)* |
дБ |
≤ 13.8 |
≤ 4.0 |
≤ 14.5 |
≤ 4.3 |
≤ 17.2 |
≤ 7.3 |
≤ 18.2 |
≤ 7.6 |
≤ 20.5 |
≤ 10.8 |
≤ 21.0 |
≤ 11.2 |
|
Однородность (Макс.)* |
дБ |
≤ 1.5 |
≤ 0.6 |
≤ 2.0 |
≤ 0.8 |
≤ 2.0 |
≤ 0.8 |
≤ 2.5 |
≤ 1.0 |
≤ 2.5 |
≤ 1.0 |
≤ 3.0 |
≤ 1.5 |
|
Потери за счет поляризации (Макс.) |
дБ |
≤ 0.3 |
≤ 0.2 |
≤ 0.4 |
≤ 0.2 |
≤ 0.3 |
≤ 0.2 |
≤ 0.4 |
≤ 0.3 |
≤ 0.3 |
≤ 0.2 |
≤ 0.3 |
≤ 0.3 |
|
Размеры (ВхШхД) (мм) (лента с впрессованными волокнами и голое оптоволокно) |
мм |
4x7x50 |
4x4x40 |
4x7x60 |
4x4x40 |
4x7x50 |
4x4x40 |
4x7x60 |
4x7x50 |
4x12x60 |
4x4x40 |
4x12x80 |
4x7x50 |
|
Размеры (ВхШхД) (мм) (трубка со свободной укладкой волокна 9 мкм) |
мм |
4x7x60 |
4x4x40 |
4x7x80 |
4x7x50 |
4x12x80 |
4x7x60 |
4x12x80 |
4x7x60 |
4x12x100 |
4x7x60 |
N/A |
4x7x60 |
|
Обратные потери |
дБ |
≥ 50 | |||||||||||
|
Направленность |
дБ |
≥ 55 | |||||||||||
|
Оптическая мощность |
мВт |
300 | |||||||||||
|
Рабочие температуры |
℃ |
от -40 до +85 | |||||||||||
|
Температуры хранения |
℃ |
от -40 до +85 | |||||||||||
|
Тип оптоволокна |
|
Одномодовое оптическое волокно SMF-28 | |||||||||||
|
Тип разъема |
|
На выбор | |||||||||||
Примечания:
*1. Измерено при комнатной температуре, потери на разъемах не учитываются
2. Для устройств с коннекторами вносимые потери будут более 0.3 дБ.
Структура идентификационного номера продукта:
|
PLC |
Х Х |
Х |
Х Х Х Х |
Х |
Х |
Х |
Х |
Х Х |
|
Тип |
Длина волны |
Класс |
Порт |
Тип пигтейла |
Длина оптоволокна |
Входной разъем |
Выходной разъем |
Тип корпуса (опционально) |
|
Планарный сплиттер |
13 = 1310 нм 15 = 1550 нм 35 = 1310/1550 нм
|
P = Класс P |
0102 = 1х2 0104 = 1х4 0108 = 1х8 0116 = 1х16 0132 = 1х32 0164 = 1х64 0202 = 2х2 0204 = 2х4 0208 = 2х8 0216 = 2х16 0232 = 2х32 0264 = 2х64 |
1 = Голое оптоволокно 2 = Трубка 900 мкм |
1 = 1 м 2 = 2 м |
0 = Отсутствие 1 = FC/APC 2 = FC/PC 3 = SC/APC 4 = SC/PC 5 = ST 6 = LC/UPC 7 = LC/APC X = Другие
|
0 = Отсутствие 1 = FC/APC 2 = FC/PC 3 = SC/APC 4 = SC/PC 5 = ST 6 = LC/UPC 7 = LC/APC 8 = 8-волоконный MPO штекерный (“папа”) 9 = 8-волоконный MPO гнездовой (“мама”) X = Другие
|
Blank = Лента с впрессованными волокнами P0 = Индивидуальное голое оптоволокно P1 = Разветвление P2 = Трубка со свободной укладкой волокна 900 мкм |
Габаритные размеры

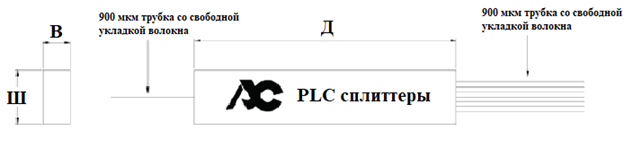

Размеры (трубка со свободной укладкой оптоволокна 900 мкм)

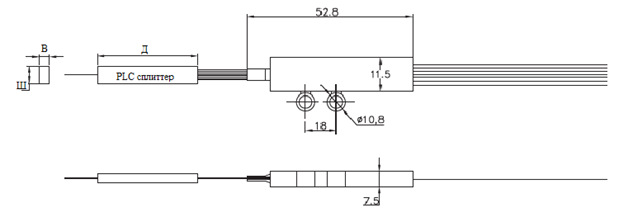

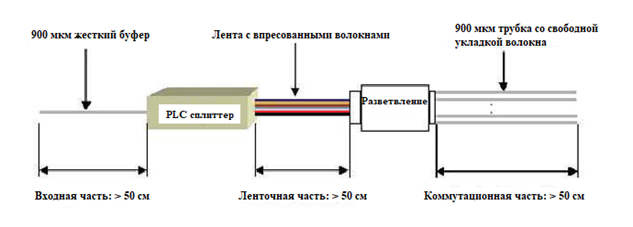

Размеры (с разветвлениями, без разъемов)

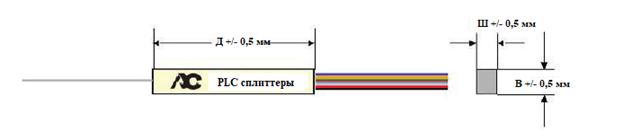

Размеры (без разветвлений и разъемов)
