Особенности:
- Для измерений оптических импульсов высоких энергий и общего назначения;
- Черное широкополосное покрытие с равномерным откликом в широком диапазоне длин волн;
- Керамическое покрытие с высокими порогами повреждения для лазеров с высокой плотностью энергии;
- Активные области от Ø11 мм до Ø45 мм;
- Разъем BNC для использования осциллографа;
- Включает переходник разъема C-серии для использования с совместимыми консолями Thorlabs.

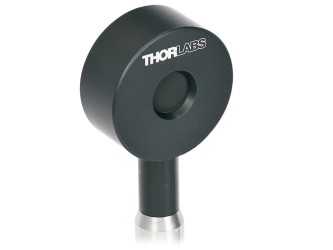

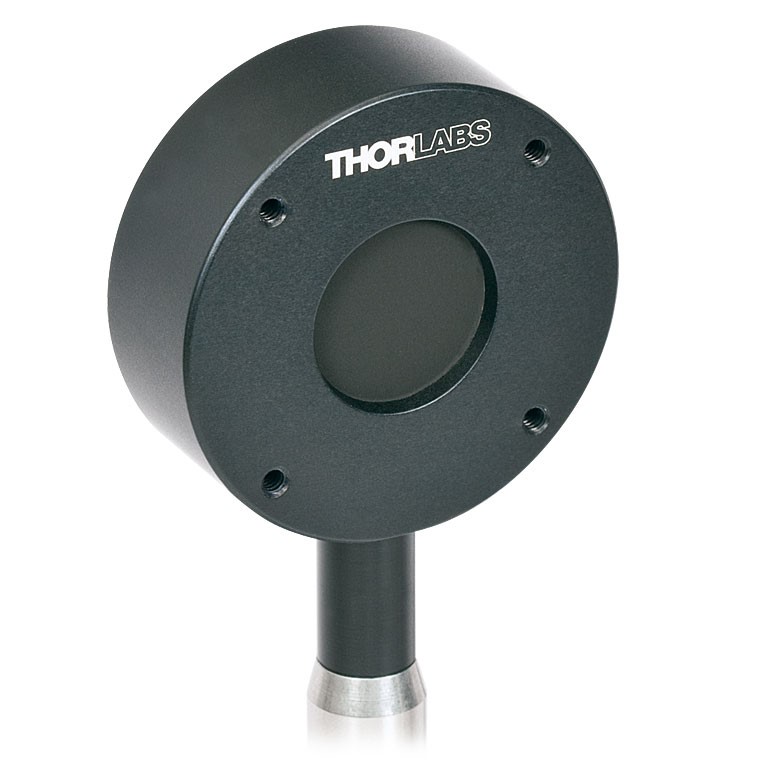

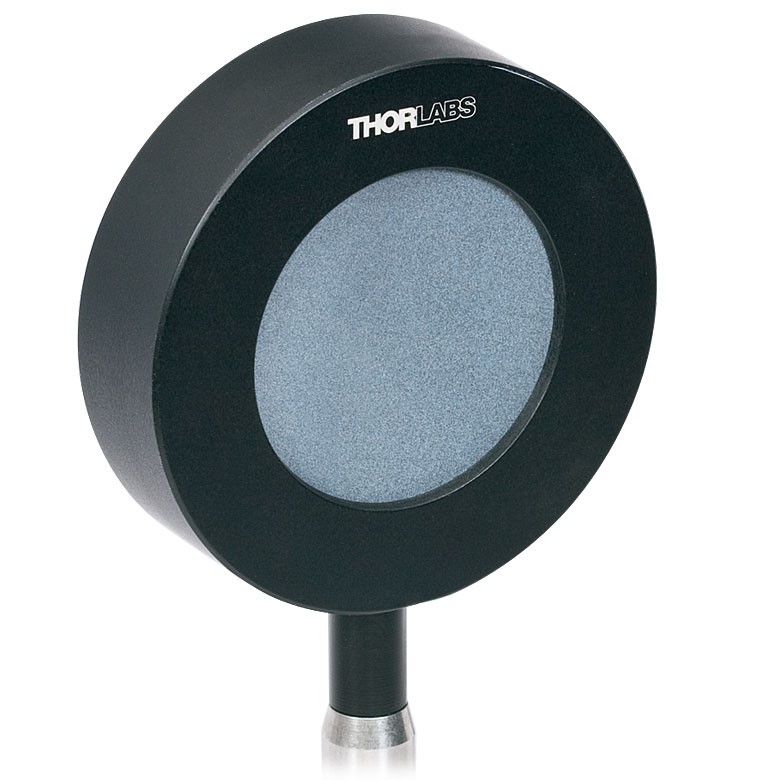

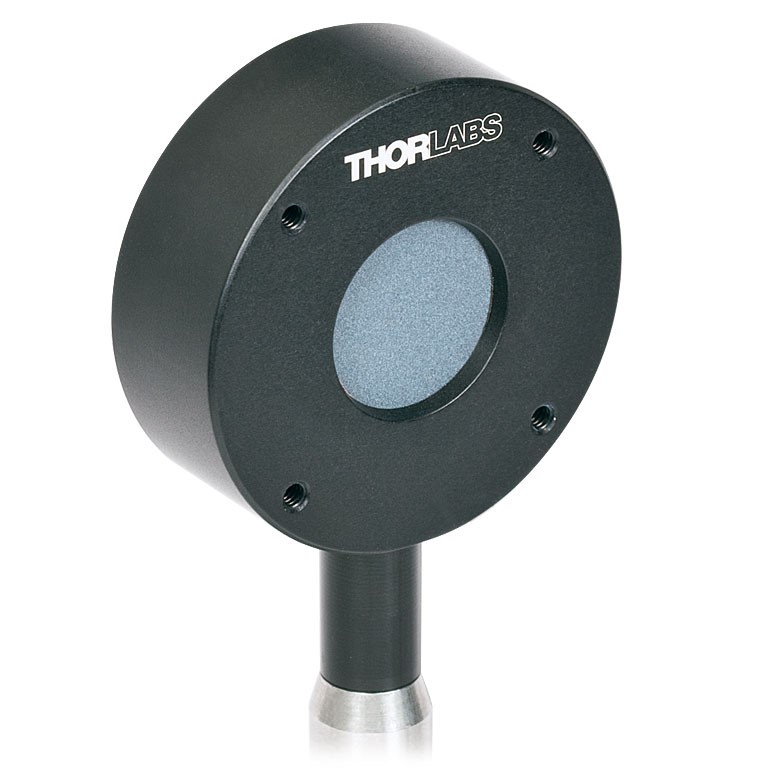

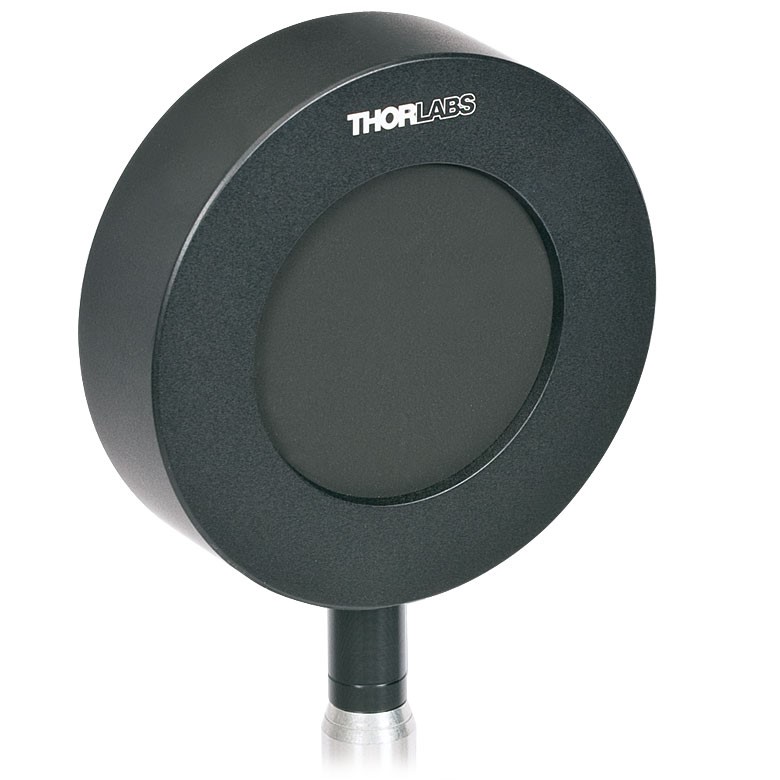

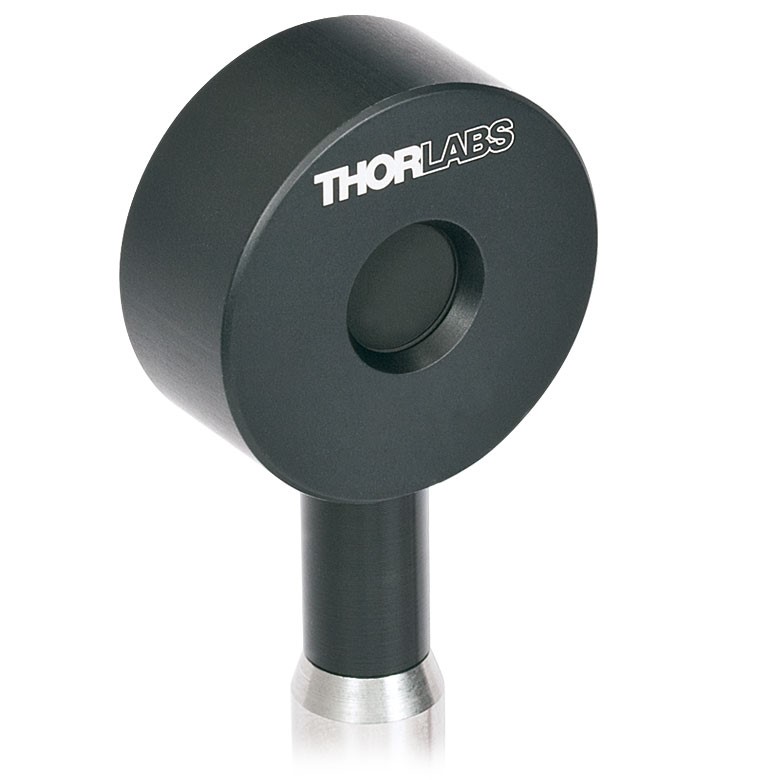

Стандартные и высокоэнергетические пироэлектрические детекторы ESxxxC предназначены для измерения импульсных когерентных и некогерентных источников. Пироэлектрические детекторы не подходят для непрерывных измерений, поскольку они преобразуют энергию световых импульсов в импульсы напряжения. Черное широкополосное или керамическое покрытие используется для измерений при низкой или высокой мощности соответственно. Большая площадь активной области от Ø11 мм до Ø45 мм позволяет легко юстировать систему. Детекторы энергии оснащены разъемами BNC для использования с осциллографом, а также стандартными разъемами измерителя мощности, которые содержат данные калибровки NIST и PTB.
Технические характеристики:
|
Модель |
ES111C |
ES120C |
ES145C |
ES220C |
ES245C |
|
Изображение |
|
|
|
|
|
| Документация |
|
|
|
|
|
|
Внутренний диаметр апертуры |
Ø11 мм |
Ø20 мм |
Ø45 мм |
Ø20 мм |
Ø45 мм |
|
Диапазон длин волн |
0.185 - 25 мкм |
||||
|
Диапазон энергии |
10 мкДж - 150 мДж |
100 мкДж - 500 мДж |
500 мкДж - 2 Дж |
500 мкДж - 3 Дж |
1 мДж - 15 Дж |
|
Тип детектора |
Пироэлектрический детектор энергии с черным широкополосным покрытием |
Пироэлектрический детектор энергии с керамическим покрытием |
|||
|
Разрешение |
100 нДж |
1 мкДж |
1 мкДж |
25 мкДж |
50 мкДж |
|
Линейность |
±1% |
||||
|
Погрешность измерений |
±5% @ 0.185 - 25 мкм |
||||
|
Размеры корпуса |
Ø36 мм x 16 мм |
Ø50 мм x 18 мм |
Ø75 мм x 21 мм |
Ø50 мм x 18 мм |
Ø75 мм x 21 мм |
|
Размер активной области |
95.0 мм2 |
314.2 мм2 |
1590.4 мм2 |
314.2 мм2 |
1590.4 мм2 |
|
Длина кабеля |
1.5 м |
||||
|
Крепление не стержень |
Монтажная резьба 8-32, изоляционные адаптеры 8-32 и M4 в комплекте |
||||
|
Крепление на каркасную систему |
N/A |
Четыре резьбы 4-40 для каркасных систем 30 мм |
N/A |
Четыре резьбы 4-40 для каркасных систем 30 мм |
N/A |
|
Совместимые консоли |
PM400 и PM100D |
||||
|
Совместимые интерфейсы |
PM103, PM103A, PM103U и PM100USB |
||||
