Системы позиционирования серий PZ OEM и PZ D12 Piezosystem Jena разработаны для интеграции в систему пользователя, и поэтому обладают упрощенной конструкцией без верхней и нижней пластин для монтажа элементов.
Приводы серии PZ D12 Piezosystem Jena обеспечивают смещение на расстояния до 8 или 20 мкм. Эти элементы обладают высокой резонансной частотой более 3 кГц. С помощью специального адаптера они могут быть установлены на двухосные приводы серии PXY D12 Piezosystem Jena.
Приводы серии PZ OEM Piezosystem Jena обладают широким диапазоном смещений (до 400 мкм). Оптимизированная с помощью метода конечных элементов конструкция гарантирует высокую точность перемещений без люфта. Небольшой вес приводов PZ OEM обеспечивает высокие резонансные частоты.
Представленные приводы Piezosystem Jena отлично подходят для систем нанопозиционирования, они легко комбинируются с другими пьезоэлектрическими модулями Piezosystem Jena для создания систем с большим количеством степеней свободы.
Приводы серии PZ могут быть оснащены встроенной системой измерения деформаций для обеспечения обратной связи (ОС). Модели с суффиксом SG оборудованы тензометрическим датчиком, с суффиксом CAP - емкостным датчиком. По запросу пользователя система может быть подготовлена для работы в условиях вакуума или сверхнизких температур.
Технические характеристики пьезоприводов серии PZ D12 Piezosystem Jena:
|
Модели |
Ед. изм. |
PZ 8 D12 |
PZ 20 D12 |
PZ 8 D12 SG |
PZ 20 D12 SG |
|
Чертеж |
- |
|
|
|
|
|
Ось смещений |
- |
z |
z |
z |
z |
|
Диапазон смещений без ОС (±10%)* |
мкм |
8 |
20 |
8 |
20 |
|
Диапазон смещений с ОС (±0.2%)* |
мкм |
- |
- |
6.4 |
16 |
|
Встроенный сенсор |
- |
|
|
тензодатчик | |
|
Емкость (±20%)** |
мкФ |
0.7 |
0.7 |
- |
- |
|
Разрешение без ОС*** |
нм |
0.02 |
0.04 |
0.02 |
0.04 |
|
Разрешение с ОС*** |
нм |
- |
- |
0.16 |
0.4 |
|
Резонансная частота |
Гц |
3000 |
1800 |
- |
- |
|
Жесткость |
Н/мкм |
4.7 |
3.3 |
- |
- |
|
Стабильность |
нм |
- |
- |
22 |
7 |
|
Макс. толкающее усилие |
Н |
37.6 |
66 |
37.6 |
66 |
|
Макс. тянущее усилие |
Н |
4 |
7 |
4 |
7 |
|
Диапазон напряжений | В
|
-20 ... +130 |
|
| |
|
Разъем**** |
- |
напряжение: LEMO 0S.302 |
напряжение: LEMO 0S.302 сенсор: LEMO 0S.304 | ||
|
Длина кабеля |
м |
1.0 |
1.2 | ||
|
Материал |
- |
сталь | |||
|
Габаритные размеры (Д х Ш х В) |
мм |
21x26x15 |
20.5x26x15 |
21x26x15 |
20.5x26x15 |
|
Вес |
г |
13 |
15 |
30 |
45 |
Примечания:
* Типичные значения, измеренные с помощью усилителя NV 40/3 (для систем с ОС: NV 40/3 CLE)
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения;
**** Для стандартных моделей.
Технические характеристики пьезоприводов серии PZ OEM Piezosystem Jena:
|
Модель |
Ед. изм. |

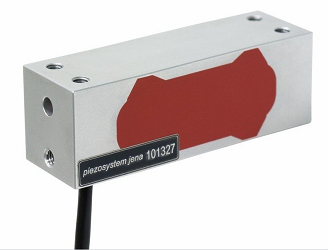

PZ 200 OEM |
PZ 200 SG OEM |
PZ 400 OEM |
PZ 400 SG OEM |
|
Чертеж |
|
|
|
|
|
|
Ось перемещений |
- |
Z |
Z |
Z |
Z |
|
Диапазон перемещений без ОС (±10%) / с ОС (±0.2%)* |
мкм |
200/ - |
200/160 |
400/ - |
400/320 |
|
Емкость (±20%)** |
мкФ |
2.5 |
2.5 |
13.6 |
13.6 |
|
Разрешение (с/без ОС) *** |
нм |
0.4/ - |
0.4/4 |
0.8/ - |
0.8/ 8 |
|
Встроенная система измерения деформации |
- |
- |
тензодатчик |
- |
тензодатчик |
|
Стабильность (тип.) |
нм |
- |
±4 |
- |
±10 |
|
Нелинейность (тип.) |
% |
- |
0.012 |
- |
0.06 |
|
Резонансная частота (без нагрузки) |
Гц |
625 |
625 |
295 |
295 |
|
Макс. толкающее / тянущее усилие |
Н |
60/6 |
60/6 |
148/15 |
148/15 |
|
Жесткость |
Н/мкм |
0.6 |
0.6 |
0.8 |
0.8 |
|
Диапазон напряжений |
В |
-20…130 |
-20…130 |
-20…130 |
-20…130 |
|
Разъем (другие модели см. ниже) **** |
- |
LEMO 0S.302 |
LEMO 0S.302 LEMO 0S 304 |
LEMO 0S.302 |
LEMO 0S.302 LEMO 0S 304 |
|
Длина кабеля |
м |
1 |
1.2 |
1 |
1.2 |
|
Рабочий диапазон температур |
°C |
-20°C … +80°C |
-20°C … +80°C |
-20°C … +80°C |
-20°C … +80°C |
|
Материал |
- |
Сталь |
Сталь |
Сталь |
Сталь |
|
Габаритные размеры (Д х Ш х В) |
мм |
50x16x17 |
50x16x21 |
66x20x24 |
66x20x27.5 |
|
Вес |
г |
140 |
165 |
155 |
175 |
Примечания:
* Типичные значения, измеренные с помощью усилителя NV 40/3 (для систем с ОС: NV 40/3 CLE)
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения;
**** Модели с другими вариантами разъемов.
Модели пьезоприводов серии PZ OEM Piezosystem Jena:
|
Модель |
Описание |
Особенности |
|
PZ 400 OEM Digital |
Модели для работы с цифровыми контроллерами серий d-Drive и 30DV50 и nano box USB; с доп. функциями |
Разъем: Sub-D 15 |
|
PZ 200 SG OEM Extern |
Модель с предусилителем детектора для работы с модулем усилителя „CLE” и с дополнительными функциями: заменяемость, автоматическая идентификация сенсора (ASI) |
Разъем сенсора: ODU 4pin |
|
