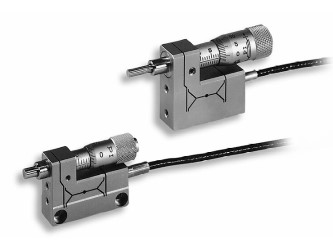

Пьезоэлектрические микрометрические двигатели серии М-853, М-854 являются линейными приводами со встроенным пьезодвигателем высокого разрешения. Они могут управляться вручную как обычные микрометрические приводы с точностью в 1 мкм. При варьировании напряжения пьезонаконечник перемещается относительно позиции, заданной вручную, с субнанометровым разрешением на расстояния до 25 мкм. Таким образом, управление микродвигателем можно осуществлять дистанционно. Модели приводов серии М-853 могут быть совмещены с миниатюрными платформами серии М-311. Приводы серии М-854 совместимы с линейными позиционерами серии М-105.
Технические характеристики:
|
Модель |
Р-853.00 |
Р-854.00 |
Единицы измерения |
|
Диапазон перемещения (микрометрический винт) |
6 |
18 |
мм |
|
Диапазон перемещения пьезонаконечника (от 0 В до 100 В) |
25 |
25 |
мкм, ±20 % |
|
Минимальный шаг перемещения пьезонаконечника |
<1 |
<1 |
нм |
|
Минимальный шаг перемещения микрометра |
1 |
1 |
мкм |
|
Максимальное толкающее/тянущее усилие |
10/5 |
20/5 |
Н |
|
Тип микродвигателя |
М-619.10 |
М-626.10 | |
|
Шаг микрометра |
0.5 |
0.5 |
мм/об. |
|
Жёсткость |
1 |
1.5 |
Н/мкм |
|
Электрическая ёмкость (пьезо) |
0.45 |
1.5 |
мкФ |
|
Тип разъёма |
LEMO кабель: коаксиальный FFA.00.250, тефлоновое покрытие, 1 м |
LEMO кабель: коаксиальный FFA.00.250, тефлоновое покрытие, 1 м | |
|
Масса |
0.05 |
0.1 |
кг |
|
Рекомендуемый усилитель/контроллер |
E-660, E-610, E500 |
E-660, E-610, E500 |
|
Поставщик
|
Physik Instrumente (PI) |
