        Пьезоактуаторы РL022 - РL088, PD050 - РD080, 2-2.2 мкм, до 2000 Н

        Главная
        —
        Каталог продукции
        —
        Оптомеханика
        —
        Оптомеханика Physik Instrumente (PI)
        —Пьезоактуаторы РL022 - РL088, PD050 - РD080, 2-2.2 мкм, до 2000 Н
        Фото Пьезоактуаторы РL022 - РL088, PD050 - РD080, 2-2.2 мкм, до 2000 Н
        Производитель: Physik Instrumente (PI)
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Physik Instrumente (PI)
        Типы изделий
        пьезоактуаторы
        Тип товара
        Системы позиционирования
        Комплектующие нанопозиционирования
        пьезоактуаторы

        Пьезоактуаторы серии PICMA® производятся из керамики, в которой оптимально сочетаются такие характеристики как жесткость, емкость, диапазон перемещений, температурная стабильность и время службы.

        Конструкция внешней керамической оболочки актуаторов позволяет значительно улучшить влагозащищенность по сравнению с изоляцией при помощи полимерных пленок. Диффузия молекул воды при этом значительно снижается. Высокая резонансная частота делает эту серию актуаторов подходящей для динамических применений с небольшими нагрузками. В зависимости от нагрузки при динамических применениях рекомендуется внешняя преднагрузка.

        Отсутствие полимерной изоляции и высокая температура Кюри (320 °C) делают возможным использование акутаторов серии PICMA® в сверхвысоком вакууме (до 10-9 гПа) и в широком диапазоне температур окружающей среды: от -40 до +150 °C. Верхняя граница в +150 °C значительно превышает температуру 80 °C, которая является стандартной для большинства традиционных пакетных пьезоактуаторов.

        Особенности:

        - Тип пьезокерамики: PIC 252;

        - Стандартное электрическое подключение: контактная площадка под пайку;

        - Рекомендуемая преднагрузка для динамических применений: 15 МПа;

        - Максимальная преднагрузка для постоянной силы: 30 МПа;

        - Аксиальная резонансная частота указана при амплитуде 1 В (размах напряжения) для ненагруженного и незакрепленного актуатора. Значение резонансной частоты уменьшается вдвое при фиксации актуатора с одной стороны. Поперечная резонансная частота может быть меньше аксиальной и зависит от крепления;

        - Ёмкость указана при амплитуде 1 В (размах напряжения) и частоте 1 кГц;

        - Диапазон рабочих напряжений: от -20 до +100 В;

        - Диапазон рабочих температур: от -40 до +150 °С.

        Применения:

        - Юстировка лазеров;

        - Статическое и динамическое прецизионное позиционирование;

        - Микродозирование;

        - Метрология / Интерферометрия;

        - Биотехнологии;

        - Фотоника.

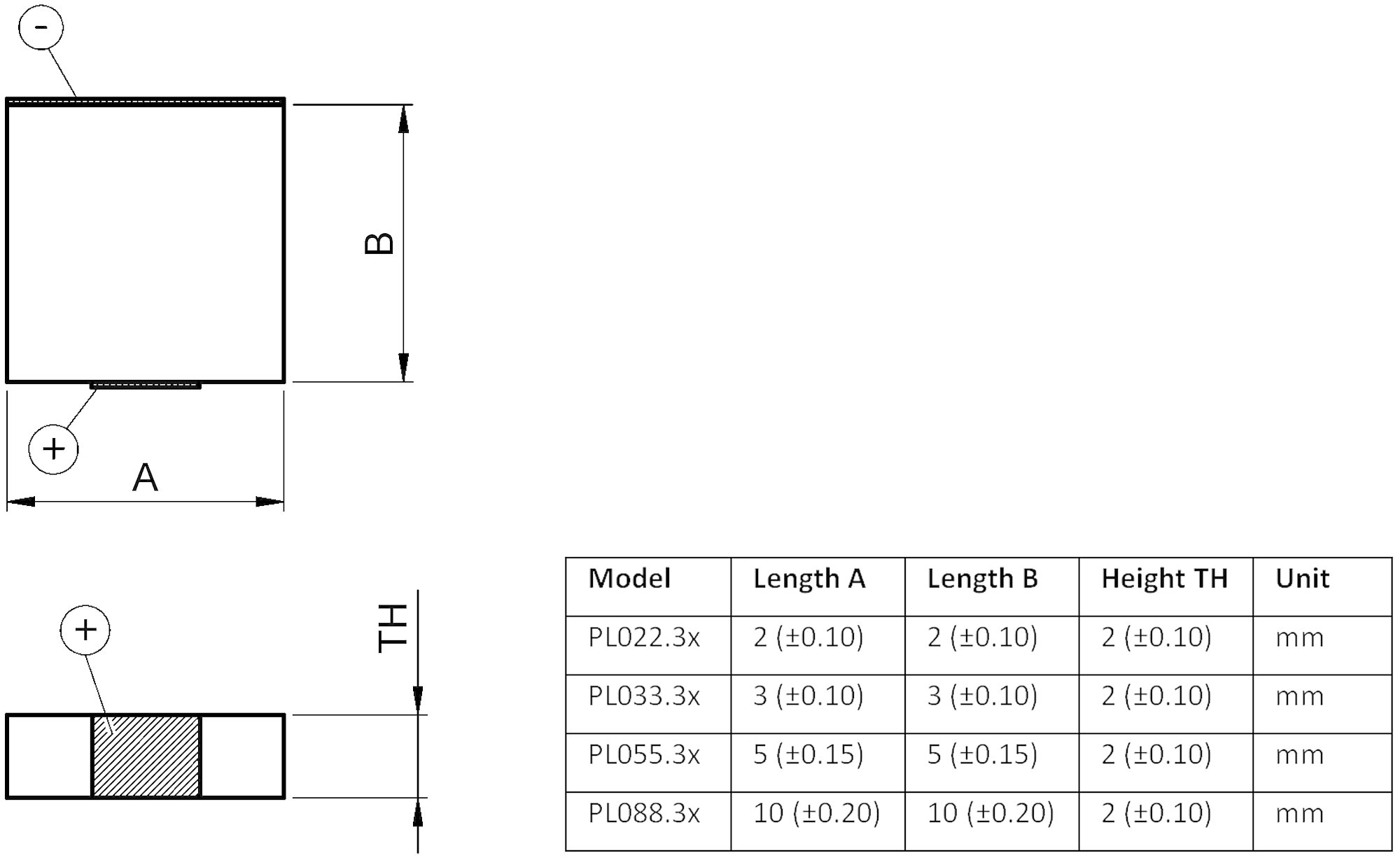

        Технические характеристики PL:

        Модель*

        Размеры A x B x TH, мм

        Номинальное** изменение размера при 100 В, мкм ±20%

        Блокирующая сила, Н

        Электрическая емкость, нФ ±20%

        Аксиальная резонансная частота, кГц

        PL022.30

        2 x 2 x 2

        2.2

        >120

        25

        600

        PL033.30

        3 x 3 x 2

        2.2

        >300

        85

        600

        PL055.30

        5 x 5 x 2

        2.2

        >500

        250

        600

        PL088.30

        10 x 10 x 2

        2.2

        >2000

        1100

        600

        Технические характеристики PD:

        Модель*

        Размеры OD x ID x TH, мм

        Номинальное** изменение размера при 100 В, мкм ±20%

        Блокирующая сила, Н

        Электрическая емкость, нФ ±20%

        Аксиальная резонансная частота, кГц

        PD050.30

        5 x 2.5 x 2.45

        2.0

        >400

        110

        500

        PD080.30

        8 x 4.5 x 2.45

        2.0

        >1000

        300

        500

        *Доступны пьезоактуаторы с припаянными проводами AWG 32 (Ø 0.49 мм) длиной 100 мм в тефлоновой (PTFE) изоляции. В каталожном номере последняя цифра меняется на 1 (например, PL022.31).

        **Значение указано для свободного компонента и может быть меньше при приклеивании.

        Галерея
        1 фото —
        1/1 —
        Фото Пьезоактуаторы РL022 - РL088, PD050 - РD080, 2-2.2 мкм, до 2000 Н
        Фото Пьезоактуаторы РL022 - РL088, PD050 - РD080, 2-2.2 мкм, до 2000 Н
        Для доступа к файлам требуется Авторизация
        Спецификация к PL и PD
        658 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        Связанные товары

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
