Пьезоактуаторы серии P-810, Р-830 представляют собой высокоточные линейные актуаторы для широкой сферы применения. Обладают субмиллисекундным временем отклика при субнанометровом разрешении. Пьезоактуатор состоит из мультислойной пьезокерамической структуры серии PICMA, которая защищена корпусом из нержавеющей стали. Приводы PICMA® уникальны тем, что они обладают прекрасно разработанной защитой от влажности и отсутствием токов утечки. Это существенно повышает надежность и срок службы актуаторов. Крепление пьезоактуатора осуществляется с помощью магнита, расположенного на нижней грани актуатора или посредством клея на основе эпоксидной смолы.
Особенности:- Диапазон рабочих температур: от -20 до 120 °С; - Корпус: немагнитная сталь; - Материал наконечника: нержавеющая сталь. |
Применения:- Прецизионное позиционирование; - Позиционирование оптоволокна; - Юстировка лазеров; - В испытательном оборудовании; - Нанотехнологии. |
Компания Physik Instrumente (PI) GmbH & Co. KG выпускает большой спектр пьезодвигателей и пьезоплатформ, которые используются в самых различных областях науки и промышленности. Наличие широкого модельного ряда позволяет подобрать пьезопривод, который будет обладать оптимальными характеристиками для каждого конкретного применения. Наличие в линейке продукции пьезокерамики еще более расширяет возможности при разработке и модернизации самых различных систем и устройств. С полным перечнем продукции Вы можете ознакомиться на сайте компании производителя.
Технические характеристики:
|
Модель |
Диапазон перемещения 0 - 100 В [мкм] ±20% |
Разрешение [нм] * |
Стат. жест. (большие сигналы) [Н/мкм] ±20% ** |
Толкающее/ тянущее усилие-нагрузка [Н] |
Эл. емкость [мкФ] ±20% |
Динам. коэф. рабочего тока [мкА / (Гц · мкм)] |
Рез. част. (без нагрузки) [кГц] ±20% |
Масса без кабеля [г] ±5% |

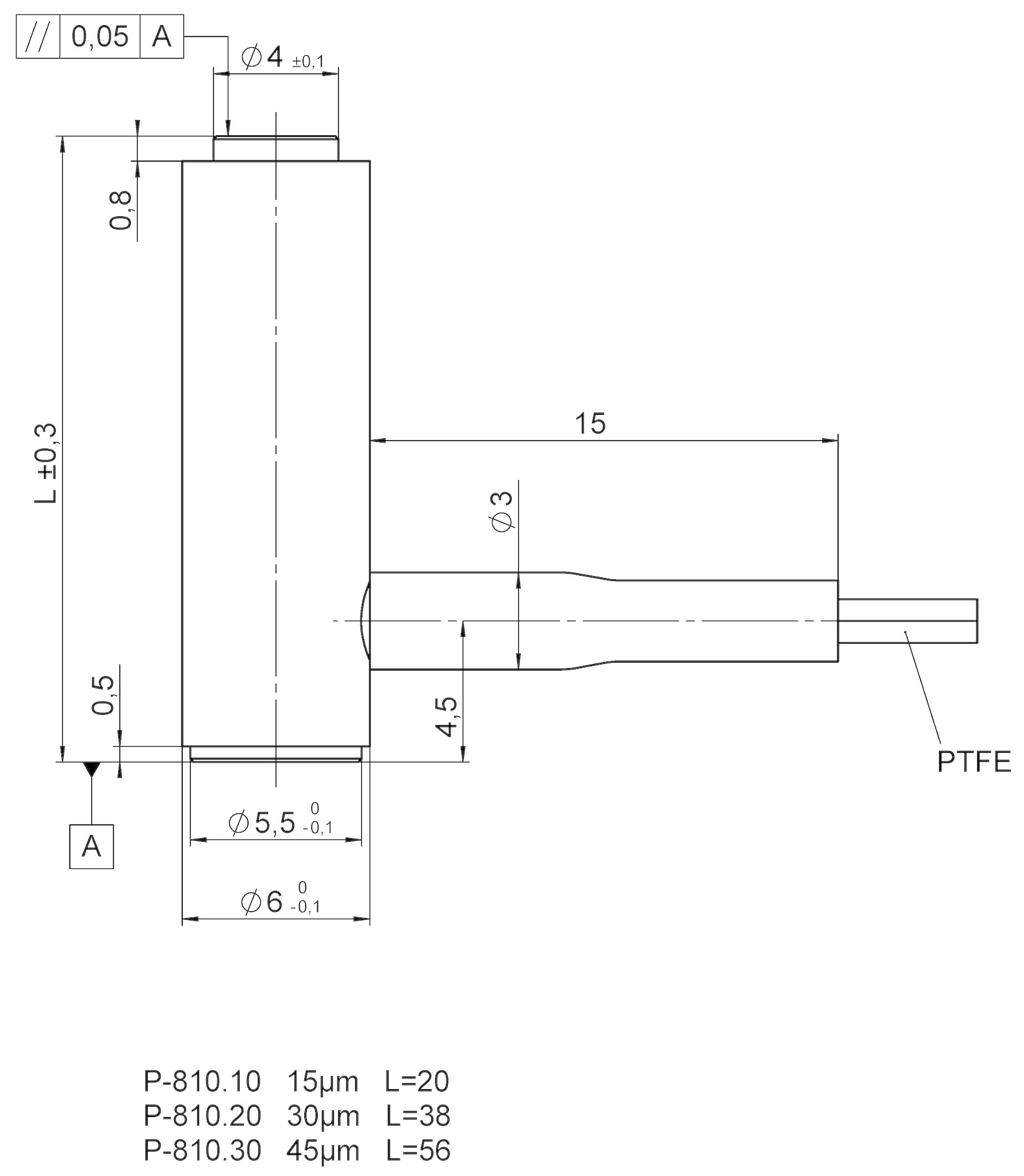

Длина L [мм] ±0.3% |
|
P-810.10 |
15 |
0.15 |
14 |
50 / 1 |
0.3 |
3.0 |
22 |
4 |
20 |
|
P-810.20 |
30 |
0.3 |
7 |
50 / 1 |
0.7 |
3.0 |
15 |
6 |
38 |
|
P-810.30 |
45 |
0.45 |
4 |
50 / 1 |
1.0 |
3.0 |
12 |
8 |
56 |
|
P-830.10 |
15 |
0.15 |
57 |
1000 / 5 |
1.5 |
12.5 |
23 |
10 |
22 |
|
P-830.20 |
30 |
0.3 |
27 |
1000 / 5 |
3.0 |
12.5 |
14 |
16 |
40 |
|
P-830.30 |
45 |
0.45 |
19 |
1000 / 5 |
4.5 |
12.5 |
10 |
21 |
58 |
|
P-830.40 |
60 |
0.6 |
15 |
1000 / 5 |
6.0 |
12.5 |
8.5 |
27 |
76 |
* Разрешение пьезоактуатора не лимитируется трением. Значения приведены для случая работы с усилителем E-503;
** Динамическая жесткость для малых сигналов приблизительно на 30% выше.
Рекомендуемая преднагрузка для динамических режимов работы: 10-20 МПа.
Рекомендуемый усилитель/контроллер:
- Одноканальный: усилитель Е-831, усилитель/контроллер Е-610;
- Трёхканальный усилитель Е-663.
