Пьезоактуаторы серии Р-212, Р-216 PICA™ являются линейными приводами высокого разрешения, которые хорошо подходят как для статических, так и для динамических приложений, обладают субмиллисекундным откликом и субнанометровым разрешением.
Данные пьезоактуаторы оснащены пружиной преднагрузки, позволяющая скомпенсировать силы растяжения, что очень важно для обеспечения высокой производительности в таких областях как высокоточная обработка материалов, системы для гашения вибраций. Пьезоактуаторы серии PICA™ оптимизированы для работы в условиях высоких температур, а также демонстрируют отличную производительность при интенсивной циклической работе. Стандартные модели предназначены для использования в схемах без обратной связи. Такие системы предназначены для приложений, где предъявляются высокие требования к разрешению и отклику пьезоактуаторов, а абсолютное значение их позиции не важны или считываются внешними сенсорами (например, оптическими). Для высокой точности и воспроизводимости позиционирования используются схемы с обратной связью. Существуют модификации пьезоактуаторов с тензометрическими сенсорами, которые управляются с помощью сервоконтроллеров, а также наконечники, служащие для того, чтобы исключить воздействие крутящего момента и сил, направленных под углом к пьезоактуатору. Для управления пьезоактуаторами серии Р-212, Р-216 PICA™ компания PI предлагает широкий выбор усилителей напряжения. В схемах с обратной связью возможно использование системы E-500, в которой предусмотрены разъёмы под усилители, сервоконтроллеры и интерфейсы.
Применения:
- Адаптивная оптика;
- Интерферометрия;
- Высокоточная обработка материалов;
- Системы активного подавления вибраций;
- Юстировка лазеров.

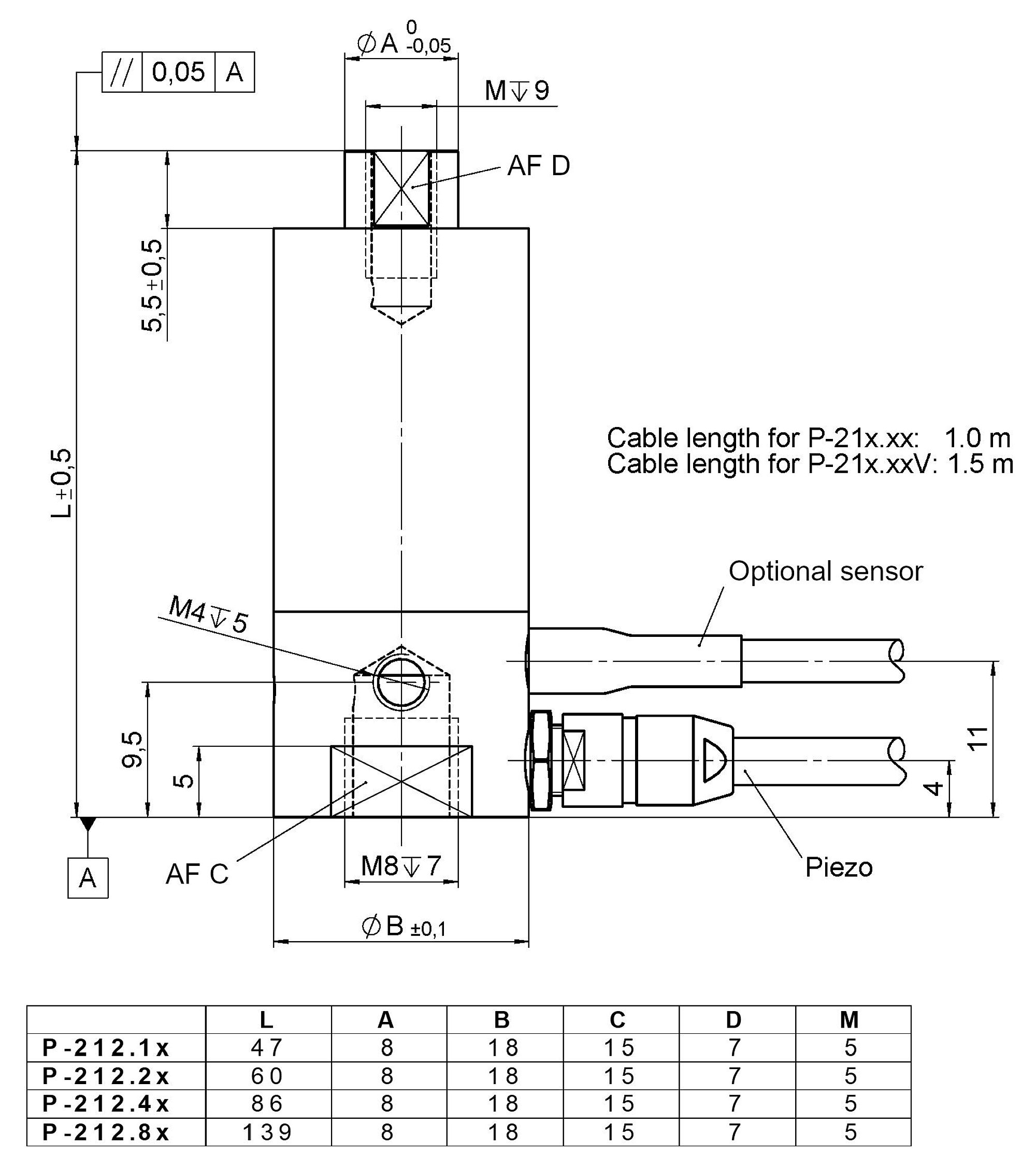

Технические характеристики P-212:
|
Модель |
Р-212.10 |
Р-212.20 |
Р-212.40 |
Р-212.80 |
Единица измерения |
Допуск |
|
Рабочее напряжение |
0-1000 |
0-1000 |
0-1000 |
0-1000 |
В | |
|
Диапазон перемещений с обратной связью |
15 |
30 |
60 |
120 |
мкм | |
|
Разрешение при позиционировании с обратной связью |
0.3 |
0.6 |
1.2 |
2.4 |
нм | |
|
Разрешение при позиционировании без обратной связи |
0.15 |
0.3 |
0.6 |
1.2 |
нм | |
|
Линейность |
0.2 |
0.2 |
0.2 |
0.2 |
% | |
|
Статическая жёсткость |
90 |
60 |
34 |
18 |
Н/мкм |
±20% |
|
Резонансная частота без нагрузки |
17 |
12 |
7 |
4.5 |
кГц |
±20% |
|
Максимальное толкающее/тянущее усилие |
2000/300 |
2000/300 |
2000/300 |
2000/300 |
Н | |
|
Критическое значение сдвигового воздействия |
15 |
10 |
10 |
10 |
Н | |
|
Допустимое воздействие крутящего момента |
0.5 |
0.5 |
0.5 |
0.5 |
Н*м | |
|
Электрическая ёмкость |
47 |
90 |
180 |
370 |
нФ |
±20% |
|
Динамический коэффициент рабочего тока |
5 |
5 |
5 |
5 |
мкА* (Гц*мкм)-1 |
±20% |
|
Масса с кабелем |
110 |
120 |
150 |
210 |
г |
±5% |
|
Материал корпуса и штока |
Нерж. сталь |
Нерж. сталь |
Нерж. сталь |
Нерж. сталь |
Технические характеристики P-216:
|
Модель |
Р-216.10 |
Р-216.20 |
Р-216.40 |
Р-216.80 |
Р-216.90 |
Ед. измер. |
Допуск |
|
Рабочее напряжение |
0-1000 |
0-1000 |
0-1000 |
0-1000 |
В | ||
|
Диапазон перемещений с обратной связью |
15 |
30 |
60 |
120 |
180 |
мкм | |
|
Разрешение при позиционировании с обратной связью |
0.3 |
0.6 |
1.2 |
2.4 |
3.6 |
нм | |
|
Разрешение при позиционировании без обратной связи |
0.15 |
0.3 |
0.6 |
1.2 |
1.8 |
нм | |
|
Линейность |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
% | |
|
Статическая жёсткость |
210 |
140 |
80 |
50 |
32 |
Н/мкм |
±20% |
|
Резонансная частота без нагрузки |
17 |
12 |
7 |
4.5 |
3 |
кГц |
±20% |
|
Максимальное толкающее/тянущее усилие |
4500/500 |
4500/500 |
4500/500 |
4500/500 |
4500 /500 |
Н | |
|
Критическое значение сдвигового воздействия |
60 |
36 |
23 |
23 |
23 |
Н | |
|
Допустимое воздействие крутящего момента |
1 |
1 |
1 |
1 |
1 |
Н*м | |
|
Электрическая ёмкость |
130 |
250 |
500 |
1000 |
1500 |
нФ |
±20% |
|
Динамический коэффициент рабочего тока |
13 |
13 |
13 |
13 |
13 |
мкА* (Гц* мкм)-1 |
±20% |
|
Масса с кабелем |
170 |
200 |
250 |
370 |
480 |
г |
±5% |
|
Материал корпуса и штока |
Нерж. сталь |
Нерж. сталь |
Нерж. сталь |
Нерж. сталь |
Нерж. сталь |
|
Поставщик
|
Physik Instrumente (PI) |
