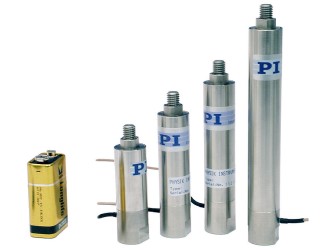

Пьезодвигатели серии P-842 - P-845 представляют собой высокоточные линейные актуаторы для широкой сферы применения. Обладают субмиллисекундным временем отклика при субнанометровом разрешении. Данные пьезоактуаторы состоят из мультислойной пьезокерамической структуры PICMA®, выполненной в корпусе из нержавеющей стали. Пьезоактуаторы PICMA® уникальны тем, что обладают прекрасно разработанной защитой и отсутствием токов утечки. Это существенно повышает надежность и срок службы актуаторов.
Применения:
- Высокоточное позиционирование в статическом и динамическом режимах;
- Определение параметров вибрации;
- Юстировка лазеров;
- Метрологии / интерферометрии;
- Адаптроника.
Актуаторы модельного ряда P-842 и P-844 разработаны для использования в схемах без обратной связи, либо для работы с внешними средствами измерения положения. Версии P-843 и P-845 оборудованы высокоточным встроенным тензо (SGS) датчиком обратной связи.
Пьезоактуаторы данной серии могут использоваться в условиях высокого вакуума и высоких температур (до 150 °С).
Компания Physik Instrumente (PI) представляет большой спектр пьезодвигателей и пьезоплатформ, которые используются в самых различных областях. Наличие широкого модельного ряда позволяет подобрать пьезопривод, который будет обладать оптимальными характеристиками для каждого конкретного применения. Наличие в линейке продукции пьезокерамики значительно расширяет возможности при создании и модернизации самых различных систем и устройств. С полным перечнем продукции Вы можете ознакомиться на сайте компании производителя.
Технические характеристики:
|
Модель |
Диап. перемещ. без обр. связи 0 - 100 В [мкм] ±20% |
Диап. перемещ. с обратной связью [мкм]* |
Встр. датчик обр. связи |
Разрешение с/без обр. связи [нм] ** |
Стат. жест. (большие сигналы) [Н/мкм] ±20% *** |
Толкающее/тянущее усилие-нагрузка [Н] |
Эл. емкость [мкФ] ±20% |
Динам. коэф. рабочего тока [мкА / (Гц · мкм)] |
Рез част (без нагрузки) [кГц] ±20% |
Вес без кабеля [г] ±5% |

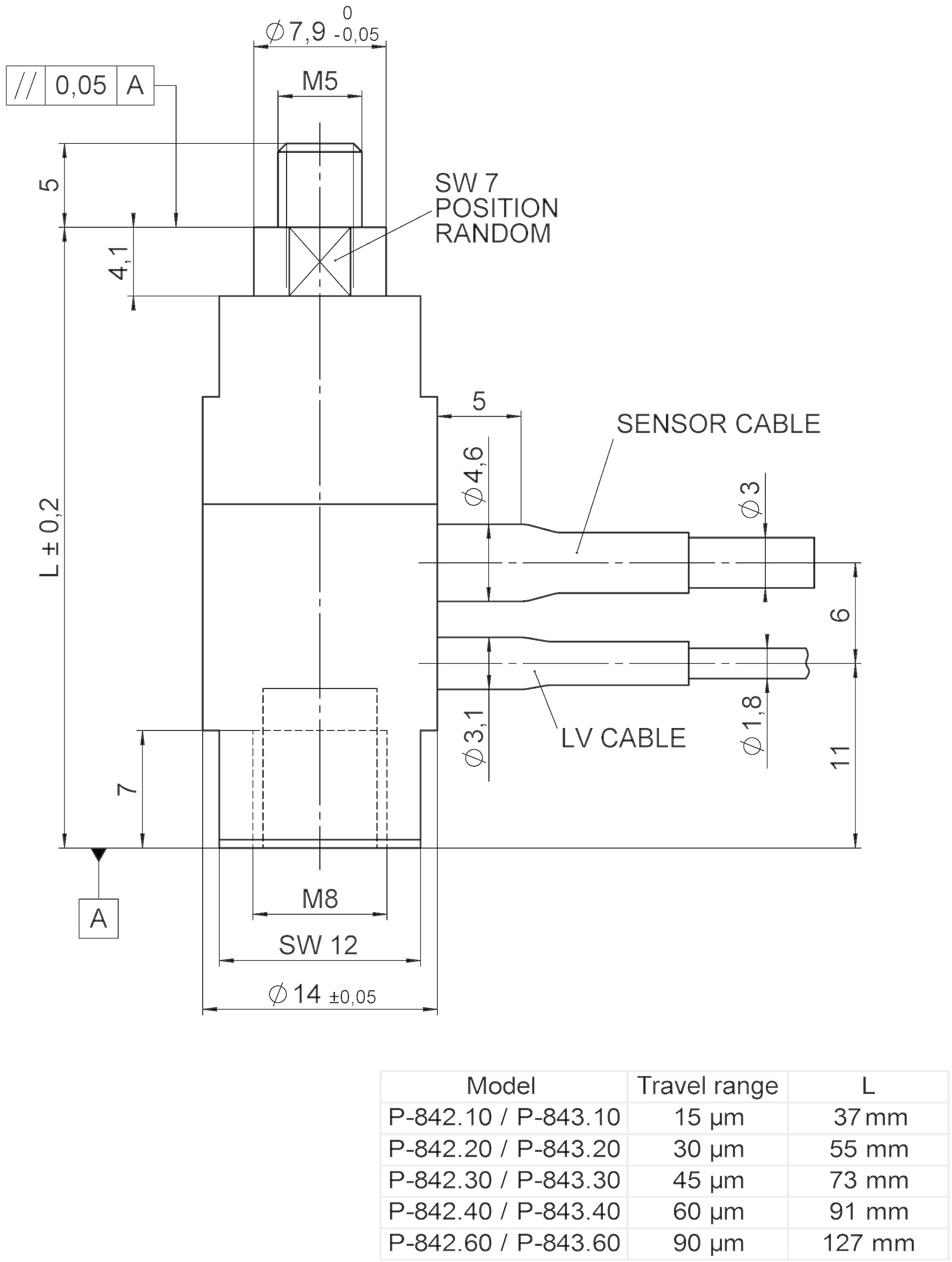

Длина L [мм] |
|
P-842.10 (V) |
15 |
- |
- |
– / 0.15 |
57 |
800/300 |
1.5 |
12.5 |
18 |
31 |
37 |
|
P-842.20 (V) |
30 |
- |
- |
– / 0.3 |
27 |
800/300 |
3.0 |
12.5 |
14 |
42 |
55 |
|
P-842.30 (V) |
45 |
- |
- |
– / 0.45 |
19 |
800/300 |
4.5 |
12.5 |
10 |
53 |
73 |
|
P-842.40 (V) |
60 |
- |
- |
– / 0.6 |
15 |
800/300 |
6.0 |
12.5 |
8.5 |
64 |
91 |
|
P-842.60 (V) |
90 |
- |
- |
– / 0.9 |
10 |
800/300 |
9.0 |
12.5 |
6 |
86 |
127 |
|
P-843.10 (V) |
15 |
15 |
SGS |
0.3 / 0.15 |
57 |
800/300 |
1.5 |
12.5 |
18 |
31 |
37 |
|
P-843.20 (V) |
30 |
30 |
SGS |
0.6 / 0.3 |
27 |
800/300 |
3.0 |
12.5 |
14 |
42 |
55 |
|
P-843.30 (V) |
45 |
45 |
SGS |
0.9 / 0.45 |
19 |
800/300 |
4.5 |
12.5 |
10 |
53 |
73 |
|
P-843.40 (V) |
60 |
60 |
SGS |
1.2 / 0.6 |
15 |
800/300 |
6.0 |
12.5 |
8.5 |
64 |
91 |
|
P-843.60 (V) |
90 |
90 |
SGS |
1.8 / 0.9 |
10 |
800/300 |
9.0 |
12.5 |
6 |
86 |
127 |
|
P-844.10 (V) |
15 |
- |
- |
– / 0.15 |
225 |
3000/700 |
6.0 |
50 |
16 |
84 |
47 |
|
P-844.20 (V) |
30 |
- |
- |
– / 0.3 |
107 |
3000/700 |
12.0 |
50 |
12 |
108 |
65 |
|
P-844.30 (V) |
45 |
- |
- |
– / 0.45 |
75 |
3000/700 |
18.0 |
50 |
9 |
132 |
83 |
|
P-844.40 (V) |
60 |
- |
- |
– / 0.6 |
57 |
3000/700 |
24.0 |
50 |
7.5 |
156 |
101 |
|
P-844.60 (V) |
90 |
- |
- |
– / 0.9 |
38 |
3000/700 |
36.0 |
50 |
5.5 |
204 |
137 |
|
P-845.10 (V) |
15 |
15 |
SGS |
0.3 / 0.15 |
225 |
3000/700 |
6.0 |
50 |
16 |
84 |
47 |
|
P-845.20 (V) |
30 |
30 |
SGS |
0.6 / 0.3 |
107 |
3000/700 |
12.0 |
50 |
12 |
108 |
65 |
|
P-845.30 (V) |
45 |
45 |
SGS |
0.9 / 0.45 |
75 |
3000/700 |
18.0 |
50 |
9 |
132 |
83 |
|
P-845.40 (V) |
60 |
60 |
SGS |
1.2 / 0.6 |
57 |
3000/700 |
24.0 |
50 |
7.5 |
156 |
101 |
|
P-845.60 (V) |
90 |
90 |
SGS |
1.8 / 0.9 |
38 |
3000/700 |
36.0 |
50 |
5.5 |
204 |
137 |
* Модели с обратной связью могут достигать линейности перемещения до 0.15%;
** Разрешение пьезоактуатора не лимитируется трением. Шум приведен для случая работы с усилителем E-503;
*** Динамическая жесткость для малых сигналов приблизительно на 30% выше.
Сигнальный кабель - LEMO FFA.00.250. Коаксиальный кабель, RG 178, 1 м.
Кабель датчика - LEMO FFA.0S.304. Коаксиальный кабель, 1 м.
Материал корпуса/наконечника – немагнитная сталь.
Рекомендуемые усилители/контроллеры:
- Одноканальные: Е-610 сервоконтроллер/усилитель, Е-625 – настольный сервоконтроллер, Е-621 – модуль усилителя/контроллера;
- Модульная система Е-500 с усилителем высокой мощности Е-505 и контроллером Е-509;
|
