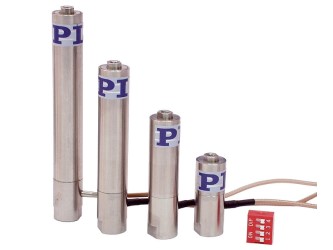

Пьезодвигатели серии P-840 представляют собой высокоточные линейные актуаторы с широкой сферой применения. Обладают субмиллисекундным временем отклика при субнанометровом разрешении. Двигатели оснащены высоконадежными пьезокерамическими приводами PICMA®, которые защищены корпусом из нержавеющей стали. Приводы PICMA® уникальны тем, что обладают прекрасно разработанной защитой и отсутствием токов утечки. Это существенно повышает надежность и срок службы этих актуаторов.
Применения:
- Прецизионное позиционирование;
- Определение параметров вибрации;
- Юстировка лазеров;
- В испытательном оборудовании.
Компания Physik Instrumente (PI) представляет большой спектр пьезодвигателей и пьезоплатформ, которые используются в самых различных областях науки и промышленности. Наличие широкого модельного ряда позволяет подобрать пьезопривод, который будет обладать оптимальными характеристиками для каждого конкретного применения. Наличие в линейке продукции пьезокерамики значительно расширяет возможности при создании и модернизации самых различных систем и устройств. С полным перечнем продукции Вы можете ознакомиться на сайте компании производителя.
В стандартном исполнении двигатели P-840 предназначены для работы в схемах без обратной связи. Модели серии P-841 оснащены SGS датчиком высокого разрешения, позволяющим использовать эти двигатели в схемах работы с обратной связью.
Технические характеристики:
|
Модель |
P-841.10, P-840.10 |
P-841.20, P-840.20 |
P-841.30, P-840.30 |
P-841.40, P-840.40 |
P-841.60, P-840.60 |
Единица измерения |
|
Диапазон перемещений без обратной связи (0-100 В) |
15 |
30 |
45 |
60 |
90 |
мкм ±20% |
|
Диапазон перемещений с обратной связью |
15 / - |
30 / - |
45 / - |
60 / - |
90 / - |
мкм |
|
Тип сенсора обратной связи |
SGS / - |
SGS / - |
SGS / - |
SGS / - |
SGS / - | |
|
Разрешение с обратной связью / без обратной связи |
0.3 / 0.15 |
0.6 / 0.3 |
0.9 / 0.45 |
1.2 / 0.6 |
1.8 / 0.9 |
нм |
|
Статическая жесткость (Large - signal) |
57 |
27 |
19 |
15 |
10 |
Н/мкм ±20% |
|
Толкающее усилие |
1000 |
1000 |
1000 |
1000 |
1000 |
Н |
|
Тянущее усилие |
50 |
50 |
50 |
50 |
50 |
Н |
|
Максимальный крутящий момент (на конце штока) |
0.35 |
0.35 |
0.35 |
0.35 |
0.35 |
Н*м |
|
Электрическая емкость |
1.5 |
3.0 |
4.5 |
6.0 |
9.0 |
мкФ ±20% |
|
Коэффициент динамики тока питания |
12.5 |
12.5 |
12.5 |
12.5 |
12.5 |
мкА/Гц*мкм |
|
Резонансная частота без нагрузки |
18 |
14 |
10 |
8.5 |
6 |
кГц ±20% |
|
Диапазон рабочих температур |
От -20 до +80 |
От -20 до +80 |
От -20 до +80 |
От -20 до +80 |
От -20 до +80 |
°С |
|
Тип разъема питания |
LEMO |
LEMO |
LEMO |
LEMO |
LEMO | |
|
Тип разъема датчика |
LEMO |
LEMO |
LEMO |
LEMO |
LEMO | |
|
Масса без кабеля |
20 |
28 |
46 |
54 |
62 |
г ±5% |
|
Материал корпуса и штока |
Нерж. сталь |
Нерж. сталь |
Нерж. сталь |
Нерж. сталь |
Нерж. сталь | |
|

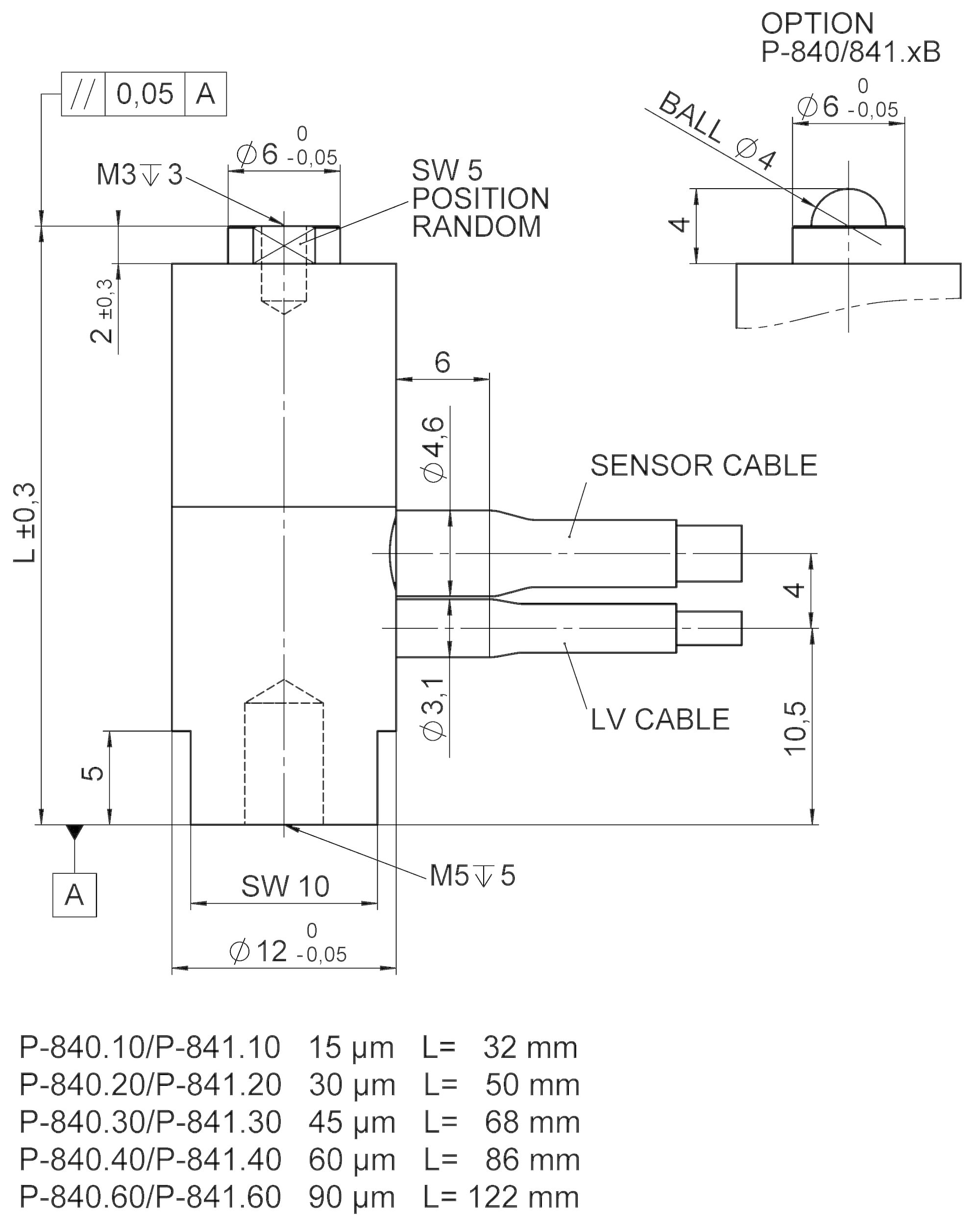

Длина |
32 |
50 |
68 |
86 |
122 |
мм ±0.3 |
