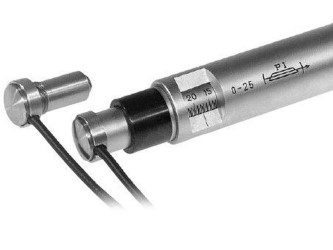

Пьезоактуаторы серии Р-855 представляют собой линейные приводы с высокой разрешающей способностью, специально разработанные для интеграции в наконечник микрометрового актуатора. Они подходят для работы с моторизованным приводом M-227 DC-Mike, шаговыми моторизованными приводами M-168 или ручными микрометрическими винтами M-631, M-633.
Пьезодвигатели состоят из монолитной пьезокерамики PICMA®, установленной в оболочку из нержавеющей стали.Пьезоактуаторы серии P-855 обладают субмиллисекундным временем отклика при субнанометровом разрешении.
Уникальность приводов серии PICMA® - прекрасно разработанная защита и отсутствие токов утечки. Это существенно повышает надежность и срок службы этих актуаторов.
Применения:
- Юстировка лазера;
- Статическое и динамическое позиционирование малогабаритных деталей;
- Позиционирование оптоволокна.
Компания Physik Instrumente (PI) GmbH & Co. KG представляет большой спектр пьезодвигателей и пьезоплатформ, которые используются в самых различных областях. Наличие широкого модельного ряда позволяет подобрать пьезопривод, который будет обладать оптимальными характеристиками для каждого конкретного применения. Наличие в линейке продукции пьезокерамики еще более расширяет возможности при создании и модернизации самых различных систем и устройств. С полным перечнем продукции Вы можете ознакомиться на сайте компании производителя.
Технические характеристики:
|
Характеристики |
Значение |
Единица измерения |
Погрешность |
|
Модель |
P-855.20 | ||
|
Диапазон перемещений без обратной связи (-20… +120 В) |
20 |
мкм |
±20% |
|
Разрешение без обратной связи * |
0.2 |
нм | |
|
Статическая жесткость (Large - signal) ** |
48 |
Н/мкм |
±20% |
|
Толкающее / тянущее усилие |
100 / 5 |
Н | |
|
Рабочее напряжение |
от -20 до 120 |
В | |
|
Тип керамики |
PICMA® | ||
|
Электрическая емкость |
1.5 |
мкФ |
±20% |
|
Динамический коэффициент рабочего тока |
12.5 |
мкА/(Гц*мкм) | |
|
Резонансная частота без нагрузки |
18 |
кГц |
±20% |
|
Диапазон рабочих температур |
От -40 до +80 |
°С | |
|
Разъём питания |
VL | ||
|
Масса |
28 |
г |
±5% |
* Разрешение пьезоактуатора не лимитируется трением. Шум приведен для случая работы с усилителем E-505;
** Динамическая жесткость для маленьких сигналов приблизительно на 50% выше.
Рекомендуемые усилители/контроллеры:
- Одноканальный: Е-610 усилитель/контроллер;
- Модульная система E-500 с многоканальным усилителем E-503.
|
