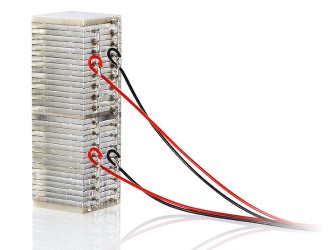

Продольные и сдвиговые пьезоактуаторы серии Picoactuator выполнены из специального кристаллического пьезоэлектрического материала. Типичное смещение для сдвиговых пьезоактуаторов составляет 0.02% от их длины, для продольных – 0.01%, что в 10 раз меньше, чем для пьезоактуаторов, выполненных из ЦТС керамики.
Отличительной особенностью пьезоактуаторов серии Picoactuator является высокая линейность при позиционировании, а также отсутствие изменения размеров с течением времени при фиксированном управляющем напряжении. На графике ниже представлена зависимость нелинейности, выраженная в процентах, от управляющего напряжения. Нелинейность составляет менее 0.2%. Пьезоактуаторы P-405 адаптированы для работы в вакууме до 10-9 гПа. Существует возможность производства пьезоактуаторов с внутренним отверстием и с разным типом наконечника. Рабочий температурный диапазон пьезоактуаторов P-405 составляет -20…+85 °С. Управление пьезоактуатором P-405 осуществляется путём подачи напряжения от -500 В до +500 В. Пьезоактуаторы серии P-405 могут применяться для исследований, в промышленности, где требуется высокая динамика позиционирования без применения обратной связи.
Особенности:
- Материал пьезокерамики PIC-050;
- Стандартный электрический вывод: 100 мм, тефлоновая изоляция, AWG 32 (Ø 0.76 мм);
- Продольная резонансная частота измерена при напряжении 1 В, при этом пьезоактуатор не закреплён и не нагружен. Значение уменьшается вдвое в случае одностороннего крепежа;
- Электрическая ёмкость измерена при напряжении 1 В и частоте в 1 кГц;
- Стандартный наконечник выполнен из керамики.

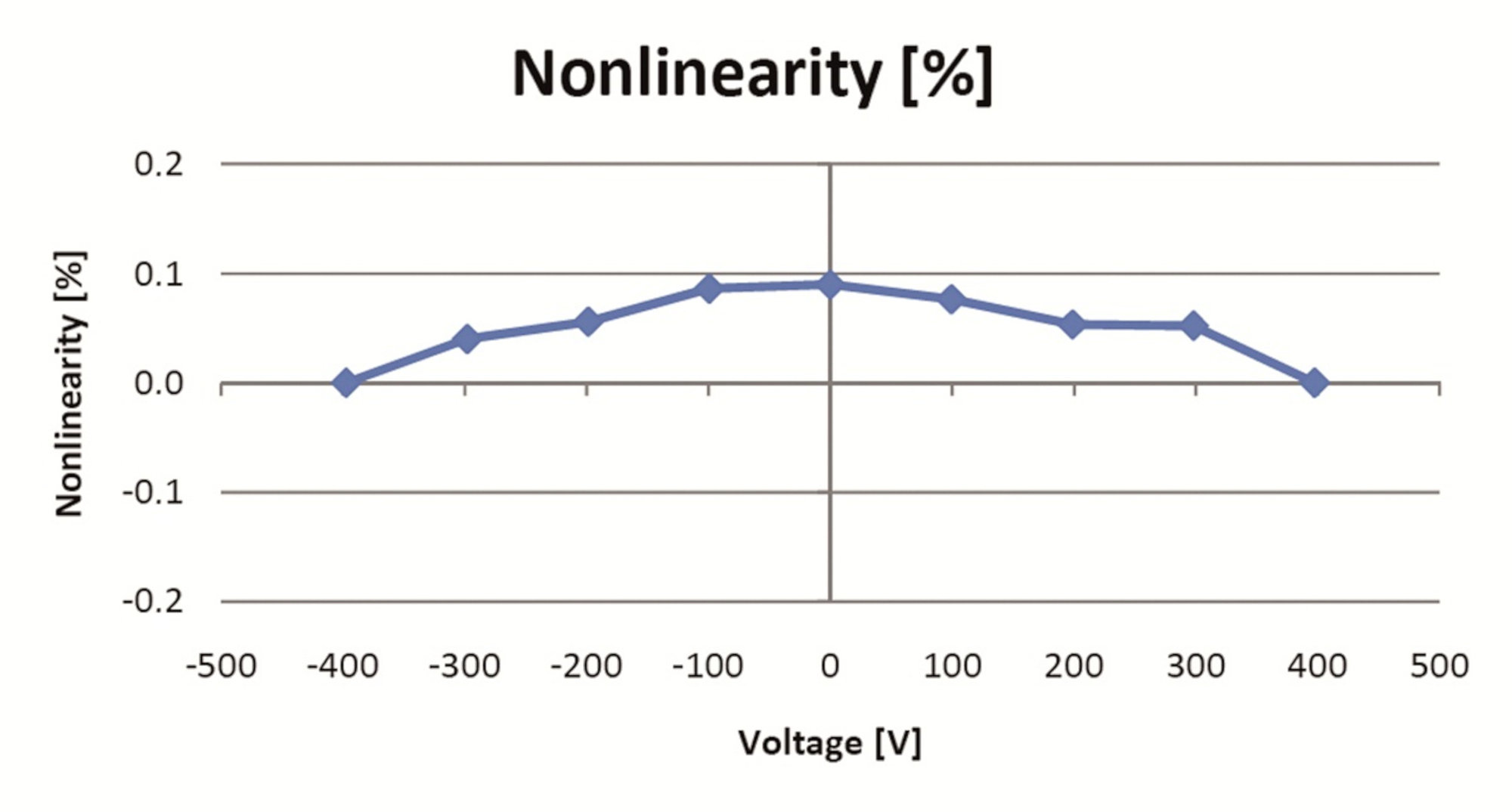

Зависимость нелинейности от управляющего напряжения для пьезоактуаторов P-405
Технические характеристики:
|
Модель пьезоактуатора |
Направления смещения |

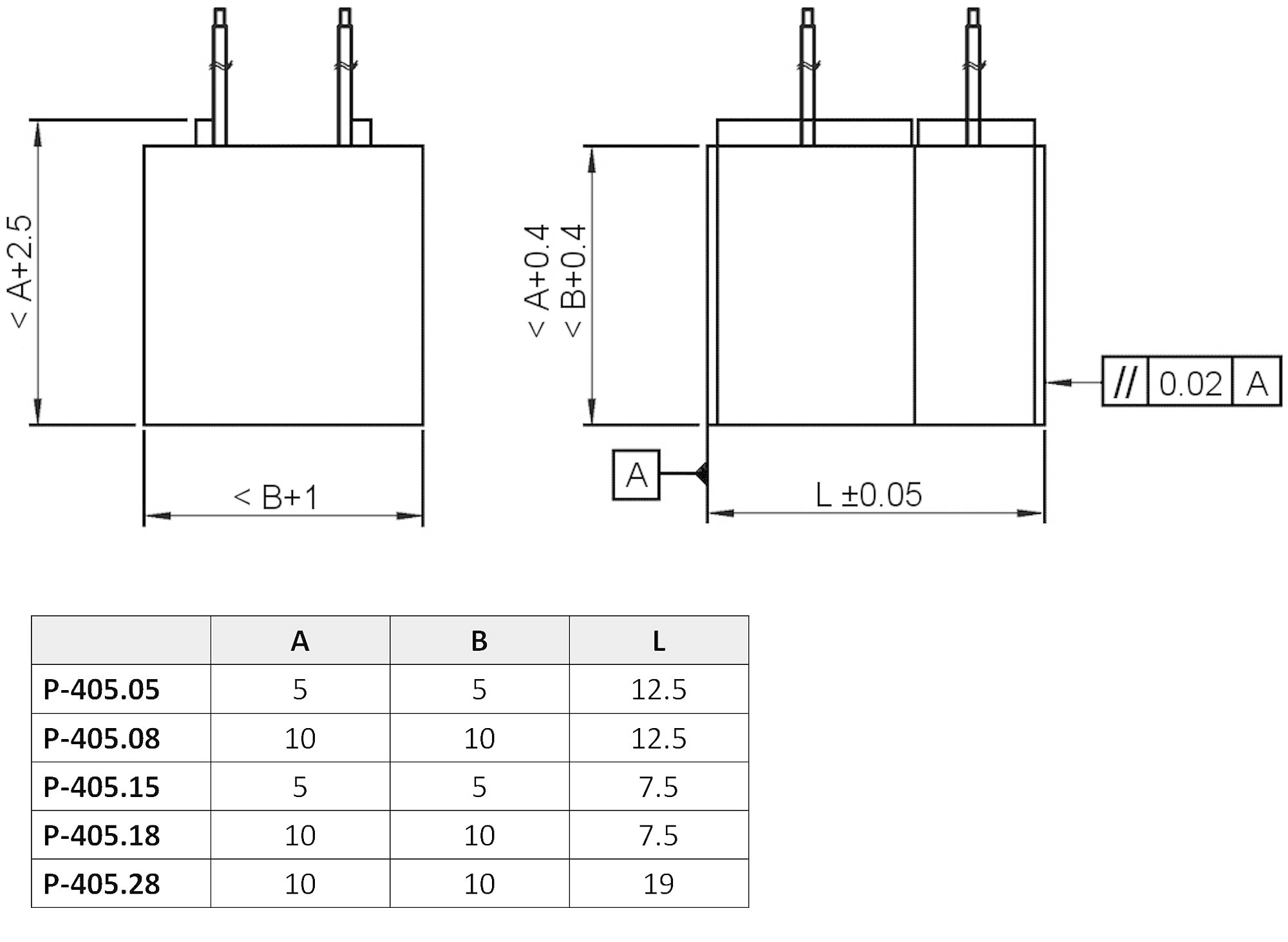

Размеры (AxBxL), мм |
Максимальное смещение*, мкм |
Осевая жёсткость, Н/мкм |
Максимальная боковая нагрузка, Н |
Электрическая ёмкость, нФ, ±10% |
Осевая резонансная частота, кГц |
|
Продольные пьезоактуаторы | |||||||
|
P-405.05 |
Z |
5х5х12.5 |
1 |
140 |
10 |
0.95 |
160 |
|
P-405.08 |
Z |
10х10х12.5 |
1 |
550 |
100 |
3.75 |
160 |
|
Сдвиговые пьезоактуаторы | |||||||
|
P-405.15 |
X |
5х5х7.5 |
1 |
230 |
20 |
0.7 |
- |
|
P-405.18 |
X |
10х10х7.5 |
1 |
900 |
150 |
2.75 |
- |
|
XZ пьезоактуаторы | |||||||
|
P-405.28 |
XZ |
10х10х19 |
1/1 |
350 |
50 |
2.75/3.75 |
105 |
*Допуск ±20%
|
Поставщик
|
Physik Instrumente (PI) |
