Ключевой особенностью конструкции перестраиваемых волоконных фильтров Фабри-Перо (ФФП) является отсутствие линз и полностью волоконное исполнение. В модулях отсутствует коллимирующая оптика, что избавляет запатентованные фильтры LUNA от недостатков других аналогичных устройств:
- Рассогласование положения компонентов;
- Чувствительность к изменениям окружающей среды;
- Наличие паразитных мод.
Работа перестраиваемого ФФП описывается функцией Эйри настолько точно, что инженеры-разработчики могут с уверенностью включать его в свои серийные системы, будучи абсолютно уверенными в соответствии реальных результатов с математическим расчётом.

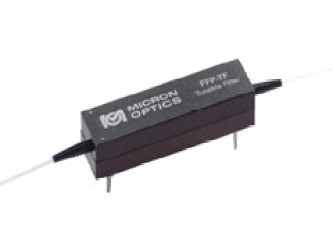

Волоконно-оптические перестраиваемые фильтры Фабри-Перо от Micron Optics
Более двух десятилетий фильтры LUNA (компания приобрела Micron Optics) подтверждали свои превосходные характеристики в телекоммуникационных применениях, связанных с WDM, обраткой сигналов, транспортом. Также эти фильтры являются важнейшим компонентом всемирно известного измерительного оборудования, работа которого связана с анализом спектральных характеристик.
Особенности:- Волоконное исполнение; - Высокое разрешение; - Малые вносимые оптические потери; - Высокая добротность резонатора; - Устойчивость к вибрациям; - Устойчивость к изменениям температуры; - Высокая скорость измерений; - Соответствие стандарту Telcordia GR 2883. |
Применения:- Оптическая когерентная томография; - Контроль оптических параметров системы в режиме реального времени; - Спектральный анализ; - Фильтрация шума перестройкой; - DWDM; - Перестраиваемые источники излучения; - Датчики. |
Технические характеристики:
|
Параметр |
Значение |
Ед. измерения | |||||
|
Рабочий диапазон длин волн |
1520-1620 |
нм | |||||
|
Область дисперсии |
120-220 |
120-220 |
120-220 |
120-220 |
120-220 |
220 |
нм |
|
Добротность |
100 |
500 |
650 |
1000 |
2000 |
6000 |
|
|
Ширина полосы (3 дБ) |
120-220 |
240-440 |
185-338 |
120-220 |
60-110 |
37 |
пм |
|
Вносимые потери |
< 2.5 |
< 2.5 |
< 2.5 |
< 3 |
< 3 |
< 3 |
дБ |
|
Поляризационно-зависимые потери |
< 0.2 |
|
дБ | ||||
|
Мощность вводимого излучения |
310 |
50 |
48 |
30 |
15 |
5 |
мВт |
|
Напряжение перестройки (FSR) |
< 12 |
В | |||||
|
Частота перестройки |
2500 |
Гц | |||||
|
Ёмкость |
< 3 |
мкФ | |||||
|
Максимальное напряжение перестройки |
70 |
В | |||||
|
Габариты, масса |
12.7 х 14.3 х 57.2 (28 г) |
мм | |||||
|
Защитное покрытие пигтейлов |
900 мкм трубка |
| |||||
|
Длина пигтейлов |
~1 |
м | |||||
|
Рабочий диапазон температур |
От -20 до 80 |
ºС | |||||
|
Изменения в напряжении |
< 19 |
В | |||||
|
Изменение в вносимых потерях |
< 0.5 |
дБ | |||||
