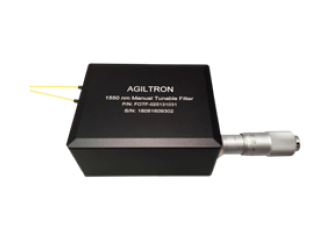

FOTF-04 - серия перестраиваемых волоконно-оптических фильтров на ВБР, обеспечивающая простой способ регулировки центральной длины волны. Настройка длины волны производится при помощи микрометра. Уникальная конструкция с низкими вносимыми потерями, высокой стабильностью осуществляет независимую от поляризации работу и высокое подавление внеполосного излучения. Длину волны можно настраивать непрерывно в широком спектральном диапазоне. Устройство представляет собой отличное решение для OEM-приложений, волоконно-оптических сетей и систем опроса волоконных датчиков.
Особенности:
- Длина волны 2000, 1550 или 1060 нм;
- Диапазон перестройки до 200 нм;
- Потери, зависящие от поляризации PDL 0.8 дБ;
- Вносимые потери 3.5 дБ.
Технические характеристики:
|
Параметр |
Мин. значение |
Тип. значение |
Макс. значение |
Единица измерения |
|
Центральная длина волны |
2000, 1550 или 1060 |
нм |
||
|
Диапазон перестройки |
100 |
200 |
дБ |
|
|
Разрешение перестройки |
0.15 |
дБ |
||
|
Вносимые потери |
2 |
3.5 |
дБ |
|
|
Полоса пропускания @-3дБ |
2.2 |
нм |
||
|
Полоса пропускания @-20дБ |
5.5 |
нм |
||
|
Ослабление @10 нм отклонения |
30 |
|
дБ |
|
|
PDL (SM волокна) |
0.8 |
1 |
дБ |
|
|
PMD (SM волокна) |
0.5 |
пс |
||
|
Обратные потери |
40 |
|
дБ |
|
|
Оптическая мощность (CW) |
|
1 |
|
Вт |
|
Рабочая температура |
0 |
20 |
70 |
°C |
|
Размеры |
82х48х22 |
мм |
||
Формирование артикула:
FOTF-04 X 12 X X X X
|
Символ |
Обозначение |
|
X: Длина волны |
1060 |
|
1550 |
|
|
2000 |
|
|
Под заказ |
|
|
X: Тип волокна |
SMF-28 |
|
Под заказ |
|
|
X: Тип покрытия |
Без покрытия |
|
900 мкм |
|
|
Под заказ |
|
|
X: Длина волокна |
0.25 м |
|
0.5 м |
|
|
1 м |
|
|
Под заказ |
|
|
X: Коннекторы |
Без коннектора |
|
FC/PC |
|
|
FC/APC |
|
|
SC/PC |
|
|
SC/APC |
|
|
ST/PC |
|
|
LC |
|
|
Под заказ |
