Поставщик
|
Litron Lasers |
|
Типы изделий
|
лазеры |
|
Диапазон длин волн, нм
|
605-760 |
|
Тип лазера
|
перестраиваемые |
|
Цвет лазера
|
красные |
|
Материал
|
Nd:YAG |
|
Особенности лазера
|
на основе ОПГ |

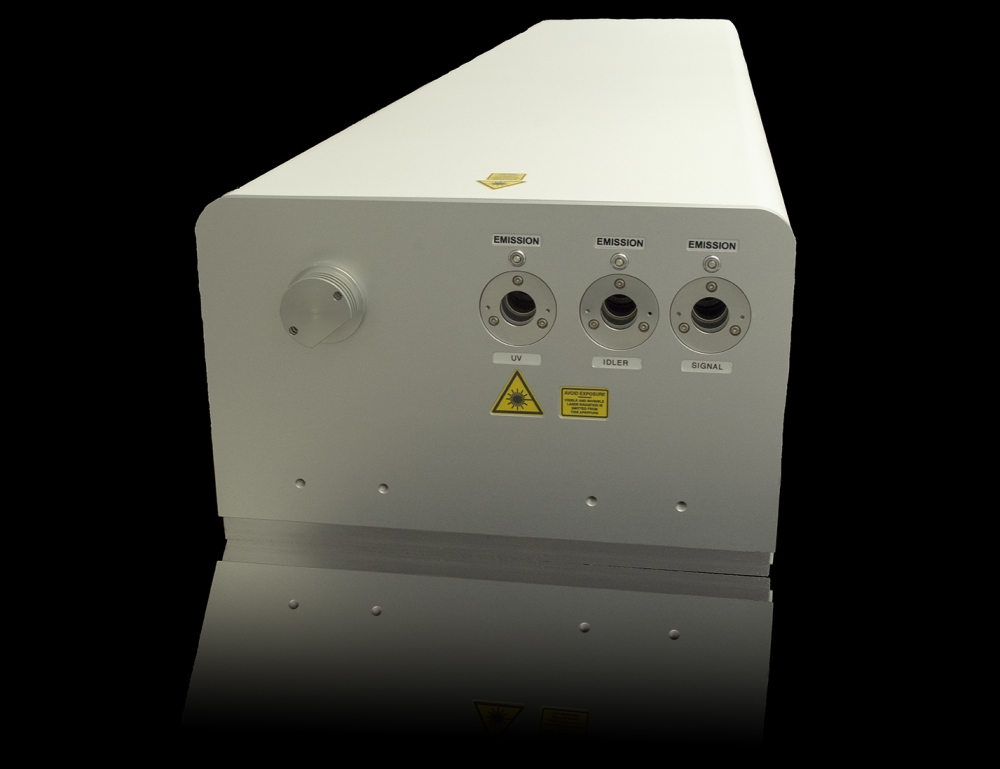

Aurora II-532 Integra – это инновационная полностью автоматизированная система, состоящая из оптического параметрического генератора на кристалле BBO (II тип) и Nd:YAG лазера накачки. Система оснащена регулируемым аттенюатором для 1064 нм. Изменение угла кристалла приведет к небольшим смещениям направления луча. В представленной системе предусмотрена компенсация подобного смещения для поддержания направления выходного излучения постоянным, что важно для задач чувствительных к изменению направления луча, например, при сопряжении с оптоволокном.
В качестве дополнительной возможности доступно автоматическое регулирование перестройки с помощью встроенного спектрометра и контура обратной связи. Такая система позволяет автоматически регулировать угол кристалла параметрического генератора, чтобы на выходе получить излучение на необходимой длине волны.
Особенности:
- Диапазон перестройки: 670-1064 нм и 1064 нм-2.3 мкм;
- Ширина спектральной линии <4 см-1;
- Встроенный лазер для накачки параметрического генератора;
- Регулируемый аттенюатор;
- Управление с помощью ПК через RS232 порт.
Технические характеристики перестраиваемой лазерной системы Aurora II-532 Integra
|
Модель |
A22-60-10 |
A22-100-10 |
|
ОПГ | ||
|
Диапазон длин волн1) | ||
|
Сигнальная волна (нм) |
670-1064 |
670-1064 |
|
Холостая волна (нм) |
1065-2300 |
1065-2300 |
|
Энергия выходных импульсов | ||
|
ОПГ (мДж)2) |
60 |
100 |
|
Ширина спектральной линии (см-1)3) |
<4 |
<4 |
|
Стабильность от импульса к импульсу, (σ %)4) |
<1.3 |
<1.3 |
|
Шаг перестройки | ||
|
Сигнальная волна (нм) |
~0.1 |
~0.1 |
|
Холостая волна (нм) |
~1 |
~1 |
|
Длительность импульса (нс)5) |
5-8 |
5-8 |
|
Диаметр пучка (мм)6) |
5 |
6 |
|
Поляризация | ||
|
Сигнальная волна |
Горизонтальная |
Горизонтальная |
|
Холостая волна |
Вертикальная |
Вертикальная |
|
Лазер накачки7) | ||
|
Частота следования импульсов (Гц)8) |
10* |
10* |
|
Длина волны накачки (нм) |
532 |
532 |
|
Макс. энергия импульсов накачки (мДж) |
300 |
425 |
|
Длительность импульса (нс)5) |
6-10 |
6-10 |
|
Тип резонатора |
Неустойчивый** |
Неустойчивый** |
|
Расходимость пучка (мрад) |
<0.5 |
<0.5 |
|
Стабильность от импульса к импульсу, (± %)9) |
3 |
3 |
|
Дополнительное оборудование | ||
|
Напряжение питания, В (VAC) |
220-250 |
220-250 |
|
Частота, Гц |
50/60 |
50/60 |
|
Источник питания (фаза) |
Однофазный |
Однофазный |
|
Температура окружающей среды, 0С |
5-35 |
5-35 |
Примечания:
1) Дополнительно: диапазон перестройки от 670 нм до 2.3 мкм, перестройка в автоматическом режиме
2) Для длины волны 800 нм
3) Ширина спектральной линии <4 см-1 для диапазона от 670-1064 нм.
4) Для длины волны 800 нм
5) FWHM – измерено с помощью быстрого фотодиода и осциллографа с полосой пропускания >1 ГГц.
6) Измерено в ближнем поле на уровне 1/e2, 800 нм.
7) Лазер накачки серии LPY70X. Выходные порты для 1064 нм и 532 нм – дополнительно.
8) Доступны частоты следования импульсов до 100 Гц. Данные в таблице предоставлены для частоты 10 Гц.
9) Энергия от пика к пику – 100% импульсов
*) Доступны модели с частотой следования импульсов 20, 30, 50/100 Гц
**) C зеркалами с изменяющимся коэффициентом отражения
