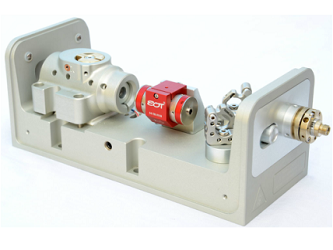

Перестраиваемые диодные лазеры cateye CEL002 от компании MOGLabs доступны для заказа с монтажной панелью расширенной функциональности. Она позволяет установить внутри корпуса оптический изолятор и соединить источник с одномодовым оптоволокном.
Процесс сопряжения источника с оптоволокном весьма прост. Для этого используются два зеркала (или одно зеркало и светоделительный кубик). Система со светоделителем позволяет использовать второй пучок для частотной стабилизации. Соединение с оптоволоконом обладает высокой стабильностью. Как правило в данных моделях используют блоки сопряжения от компании Schafter+Kirchhoff, однако также возможно использование адаптеров серии FiberPort от Thorlabs. Эффективность сопряжения для диодов ближнего ИК спектра составляет более 70%.
Особенности:
- Конструкция на основе сверхузкополосного фильтра;
- Узкая ширина линии;
- Низкий уровень
- Пьезоэлектрический привод;
- Высокая точность настройки длины волны;
- Широкая полоса частот модуляции;
- Вход для модуляции РЧ сигналом;
- Низкий уровень частотных шумов.
Применения:
- Лазерное охлаждение, лазерные ловушки;
- Конденсация Бозе-Эйнштейна;
- Захват ионов;
- Квантовая оптика: сжатые состояния;
- Спектроскопия;
- Замедление света.
Технические характеристики перестраиваемых лазеров CEF002:
|
Параметр |
Значения |
|
Длина волны |
780 нм, 852 нм и т.д. |
|
Мощность излучения |
до 250 мВт (зависит от диода) |
|
Ширина линии |
<100 кГц (тип.), зависит от конфигурации |
|
Модуляция |
Ширина полосы: 10 МГц, (AC или DC) РЧ сигнал: >2.5 ГГц (ширина полосы) |
|
Диапазон грубой перестройки |
Зависит от диода; например, 776 нм – 802 нм или 850 – 895 нм (один диод) |
|
Диаметр пучка (1/e2) |
0.6 x 0.3 мм (тип.); зависит от диода |
|
Поляризация (тип.) |
Вертикальная линейная, 100:1 (стандартный диод) |
|
Термоэлектрический элемент |
±14.5 В, 3.3 A, 23 Вт (стандарт) |
|
Температурный датчик |
NTC 10 кОм (стандарт); AD590, 592 (опция) |
|
Температурная стабильность основания |
±1 мК (зависит от контроллера) |
|
|
|
|
Охлаждение |
Соединение с системой водного охлаждения (как правило не требуется) |
|
Диапазон сканирования |
15 ГГц (тип.), с контроллером от MOGLabs, зависит от диода |
|
Сканирование без скачка моды |
15 ГГц (тип.) |
|
Пьезоэлемент |
0 – 150 В, >2 мкм |
|
Размеры |
Компактная версия: 108 x70 x83 мм (ДxШхВ), 0.5 кг Расширенная версия: 220 x 95 x 90.5 мм (ДxШхВ), 1.3 кг |
|
Поставщик
|
MOG Laboratories |
