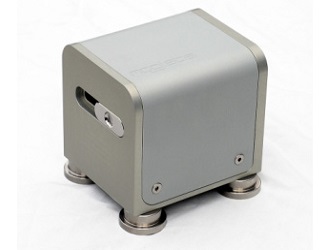

Диодный лазер MOGLabs серии LDL с внешним резонатором на базе схемы Литтроу предназначен для исследований в области атомной и квантовой физики.
Все пружины, включая жесткие гибкие элементы, были удалены из конструкции для создания прочного, стабильного и нечувствительного к вибрациям устройства. Вращение дифракционной решетки и юстировка в вертикальном направлении не связаны между собой, что позволяет упростить процесс перестройки лазера во всем спектральном диапазоне диода без переюстировки системы.
При работе с контроллером диодных лазеров компании MOGLabs могут быть достигнуты диапазон сканирования в 40 ГГц без перескока моды и ширина спектральной линии менее 100 кГц, без использования дорогих диодов и широкополосных просветляющих покрытий. Замена диода и переюстировка могут быть легко выполнены пользователем самостоятельно. Для заказа доступны лазеры с длинами волн в диапазоне от 370 до 1612 нм и мощностью до 200 мВт.
|
Особенности: - Нечувствителен в вибрациям; - Широкий диапазон перестройки; - Узкая ширина спектральной линии; - Система обратной связи на пьезоэлементах; - Вращение решетки не приводы к наклону луча; - Широкий диапазон сканирвоания без перескока моды. |
Применения: - Лазерное охлаждение; - Оптические ловушки; - Конденсат Бозе-Эйнштейна; - Квантовая оптика: сжатые состояния; - Стандарты частоты и времени; - Лазерная спектроскопия; - Физические лаборатории.. |
Технические характеристики перестраиваемого лазера серии LDL MOGLabs:
|
Параметр |
Значение |
| |
|
Длина волны излучения |
370 нм – 1612 нм |
| |
|
Мощность |
до 200 мВт, зависит от диода |
| |
|
Ширина спектральной линии |
<200 кГц (тип.), зависит от диода |
| |
|
Модуляция |
ширина полосы: 20 МГц, по постоянному или переменному току, задержка: 20 нс РЧ (опция): ширина полосы >2.5 ГГц |
| |
|
Диапазон грубой перестройки |
до 50 нм для 1 диода |
| |
|
Диаметр пучка (1/e2) |
1 мм x 2 мм до 1.5 мм x 4 мм; зависит от диода | ||
|
Поляризация |
линейная, 100:1 | ||
|
Термоэлектрический элемент |
±14.5 В, 3.3 А, Q = 23 Вт |
| |
|
Детектор |
NTC 10 кОм (стандартный); AD590, 592 (опция) |
| |
|
Температурная стабильность основания |
±1 мК (зависит от контроллера) |
| |
|
Охлаждение |
Соединение с системой водного охлаждения (как правило не требуется) |
| |
|
Диапазон сканирования |
до 50 ГГц; с контроллером MOGLabs, скорость: 4 Гц – 70 Гц |
| |
|
Сканирование без перескока моды |
10 ГГц – 40 ГГц, диод без покрытия |
| |
|
Пьезоэлемент |
0 – 120 В или 0 – 150 В, 2 – 5 мкм |
| |
|
Длина резонатора |
1 – 3 см (5 – 15 ГГц FSR) (примерно) |
| |
|
Индикатор |
Состояние лазера: вкл./выкл. (светодиод) |
| |
|
Соединение с другими устройствами |
Контроллер серии DLC от MOGLabs (с помощью одного кабеля) |
| |
|
Габаритные размеры |
105 x90 x 90 мм (ДхШхВ), 1 кг |
| |
|
Опции |
Изолятор Фарадея; Соединение с оптическим волокном; Подавление НЧ-составляющих. |
| |
|
Поставщик
|
MOG Laboratories |
