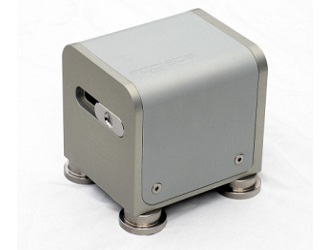

Лазеры ECD серии от MOGLabs – это диодные лазеры с внешним резонатором (конфигурация Литтроу) в моноблочном компактном и надежном корпусе из сплава алюминия. Лазеры данной серии герметичны для уменьшения эффектов, связанных с колебаниями внешнего давления. При использовании источников ECD004 с контроллерами от MOGLabs диапазон перестройки лазера без перескока моды может составлять до 40 ГГц. При этом ширина линии излучения может быть менее 100 кГц. Такие значения могут быть достигнуты при использовании дешевого диода без покрытия с длиной волны излучения 780 нм. Замена диода и повторная юстировка системы могут легко проводится пользователем самостоятельно.
Точная настройка по вертикали происходит без вращения дифракционной решетки, что позволяет перестраивать длину волны на десятки нанометров в пределах кривой усиления диода без дополнительной юстировки системы.
Для заказа доступны лазеры с длиной волны излучения в диапазоне от 370 до 1064 нм с мощностью излучения до 200 мВт.
Несколько вариантов конфигурации лазеров серии ECD:
Стандартные: 780 нм, мощность: 60 мВт;
Усовершенствованные: 780 нм, 795 нм или 852 нм, UltraAR диод, мощность: 100 мВт
Высокая мощность: 770 - 820 нм, UltraAR диод, мощность:150 мВт;
Максимальная мощность: 770 - 820 нм, UltraAR диод, мощность:200 мВт.
Примечания: UltraAR диод требует источника питания 500 мА, например, DLC-502
Доступные длины волн ECD лазеров MOGLabs: 369.5 нм, 396-399 нм, 405 нм, 413 нм, 420-425 нм, 461-470 нм, 492/493 нм, 520 нм, 633 нм, 637-639 нм, 657 нм, 671 нм, 689 нм, 698 нм, 729 нм, 767 нм, 770-820 нм, 852 нм, 866 нм, 895 нм, 935 нм, 960 нм, 1012 нм, 1033 нм, 1092 нм, 1120 нм, 1550 нм, 1612 нм. Другие значения также доступны по запросу.
Технические характеристики лазеров с внешним резонатором серии ECD от MOGLabs:
|
Параметр |
Значения |
|
Длина волны излучения |
370 – 1064 нм |
|
Мощность |
до 200 мВт (зависит от диода) |
|
Ширина полосы излучения (тип.) |
<200 кГц (зависит от диода) |
|
РЧ модуляция |
>2.5 ГГц (ширина полосы) |
|
Диапазон грубой перестройки |
±5 нм (для одного диода) |
|
Диаметр пучка (1/e2) |
1 мм x 2 мм до 1.5 мм x 4 мм (тип.); зависит от диода |
|
Поляризация |
Линейная вертикальная 100:1 (тип. для стандартного диода) |
|
Термоэлектрический элемент |
±14.5 В, 3.3 A, 23 Вт |
|
Температурный датчик |
NTC 10 кОм (стандартный); AD590, 592 (опция) |
|
Температурная стабильность основания |
±1 мК (зависит от контроллера) |
|
Охлаждение |
Соединение с системой водного охлаждения (как правило не требуется) |
|
Диапазон сканирования |
до 50 ГГц, с контроллером MOGLabs; скорость: 4 Гц - 70 Гц |
|
Перестройка без скачков моды |
10 ГГц - 40 ГГц, диод без покрытия |
|
Пьезоэлемент |
0 – 120 В или 0 – 150 В, 3 – 5 мкм |
|
Длина резонатора |
1 – 3 см (5 – 15 ГГц свободная область дисперсии) |
|
Светодиодный индикатор |
ON/OFF состояние лазера |
|
РЧ вход |
16 МГц – 2.5 ГГц (опция: срез низких частот) |
|
Соединение с другими устройствами |
Контроллер серии DLC от MOGLabs (с помощью одного кабеля) |
|
Габаритные размеры |
105 x90 x90 мм (ДxШxВ), вес: 1 кг |
|
Опции | |
|
Герметичный корпус; Водное охлаждение; Изолятор; Подавление НЧ составляющей. | |
|
Поставщик
|
MOG Laboratories |
