Поставщик
|
MOG Laboratories |
|
Тип лазера
|
перестраиваемые |
Диодные лазеры серии cateye от компании MOGLabs – это настоящая инновация в области лазеров с внешним резонатором. Отражатель и сверхузкополосный фильтр в лазерах cateye заменяют чувствительную к юстировке системы дифракционную решетку, используемую в стандартных схемах лазеров с внешним резонатором: Литтроу и Литтмана-Меткальфа.
Схема перестраиваемого диодного лазера от MOGLabs

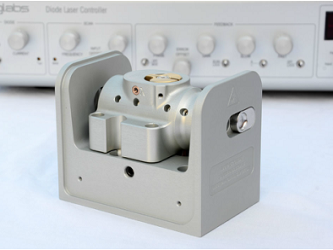

Прочные, стабильные лазеры CEL002 акустически инертны. В буквальном смысле такой лазер можно ударить молотком, и его характеристики не изменятся. Он обладает свойством автоматической настройки, таким образом, пользователь может производить перестройку длины волны на десятки нанометров без повторной настройки системы. В сочетании с электроникой от MOGLabs ширина спектральной линии источников может составлять менее 100 кГц. Для заказа доступны модели с длинами волн: 420-425 нм, 460-470 нм, 492/493 нм, 520 нм, 633-639 нм, 657 нм, 671 нм, 689 нм, 698 нм, 729 нм, 767 нм, 770-820 нм, 820-895 нм, 920-935 нм, 960 нм, 1010-1016 нм, 1033 нм, 1092 нм, 1120 нм, 1550 нм, 1612 нм. Мощность излучения достигает 200 мВт.
Пользователи лазеров cateye получают лазерные источники исключительной стабильности, что ранее было присуще только лазерам с распределенной обратной связью (DFB) и лазерам с распределенным Брэгговским отражателем (DBR). При этом они также обладают широким диапазоном перестройки, на порядок более узкой шириной линии, широким диапазоном длин волн, низкой чувствительностью к обратной связи.
|
Особенности: - Конструкция на основе сверхузкополосного фильтра; - Узкая ширина линии; - Низкий уровень - Пьезоэлектрический привод; - Высокая точность настройки длины волны; - Широкая полоса частот модуляции; - Вход для модуляции РЧ сигналом; - Низкий уровень частотных шумов. |
Применения: - Лазерное охлаждение, лазерные ловушки; - Конденсация Бозе-Эйнштейна; - Захват ионов; - Квантовая оптика: сжатые состояния; - Спектроскопия; - Замедление света. |
Технические характеристики перестраиваемых лазеров CEL002 MOGLabs:
|
Параметр |
Значения |
|
Длина волны |
780 нм, 852 нм и т.д. |
|
Мощность излучения |
до 250 мВт (зависит от диода) |
|
Ширина линии |
<100 кГц (тип.), зависит от конфигурации |
|
Модуляция |
Ширина полосы: 10 МГц, (AC или DC) РЧ сигнал: >2.5 ГГц (ширина полосы) |
|
Диапазон грубой перестройки |
Зависит от диода; например, 776 нм – 802 нм или 850 – 895 нм (один диод) |
|
Диаметр пучка (1/e2) |
0.6 x 0.3 мм (тип.); зависит от диода |
|
Поляризация (тип.) |
Вертикальная линейная, 100:1 (стандартный диод) |
|
Термоэлектрический элемент |
±14.5 В, 3.3 A, 23 Вт (стандарт) |
|
Температурный датчик |
NTC 10 кОм (стандарт); AD590, 592 (опция) |
|
Температурная стабильность основания |
±1 мК (зависит от контроллера) |
|
|
|
|
Охлаждение |
Соединение с системой водного охлаждения (как правило не требуется) |
|
Диапазон сканирования |
15 ГГц (тип.), с контроллером от MOGLabs, зависит от диода |
|
Сканирование без скачка моды |
15 ГГц (тип.) |
|
Пьезоэлемент |
0 – 150 В, >2 мкм |
|
Габаритные размеры | |
|
Размеры |
Компактная версия: 108 x70 x83 мм (ДxШхВ), 0.5 кг Расширенная версия: 220 x 95 x 90.5 мм (ДxШхВ), 1.3 кг |
