Основные характеристики
- Высочайшая стабильность наведения луча (<0,5 мрад)
- Оптические элементы из плавленого кварца
- Механическая конструкция без смазки
- Конструкция с раздвижной линзой
- Ограниченная дифракционная производительность для всех увеличений
Примеры применения
- Лазерная микрообработка
- Исследования
Описание

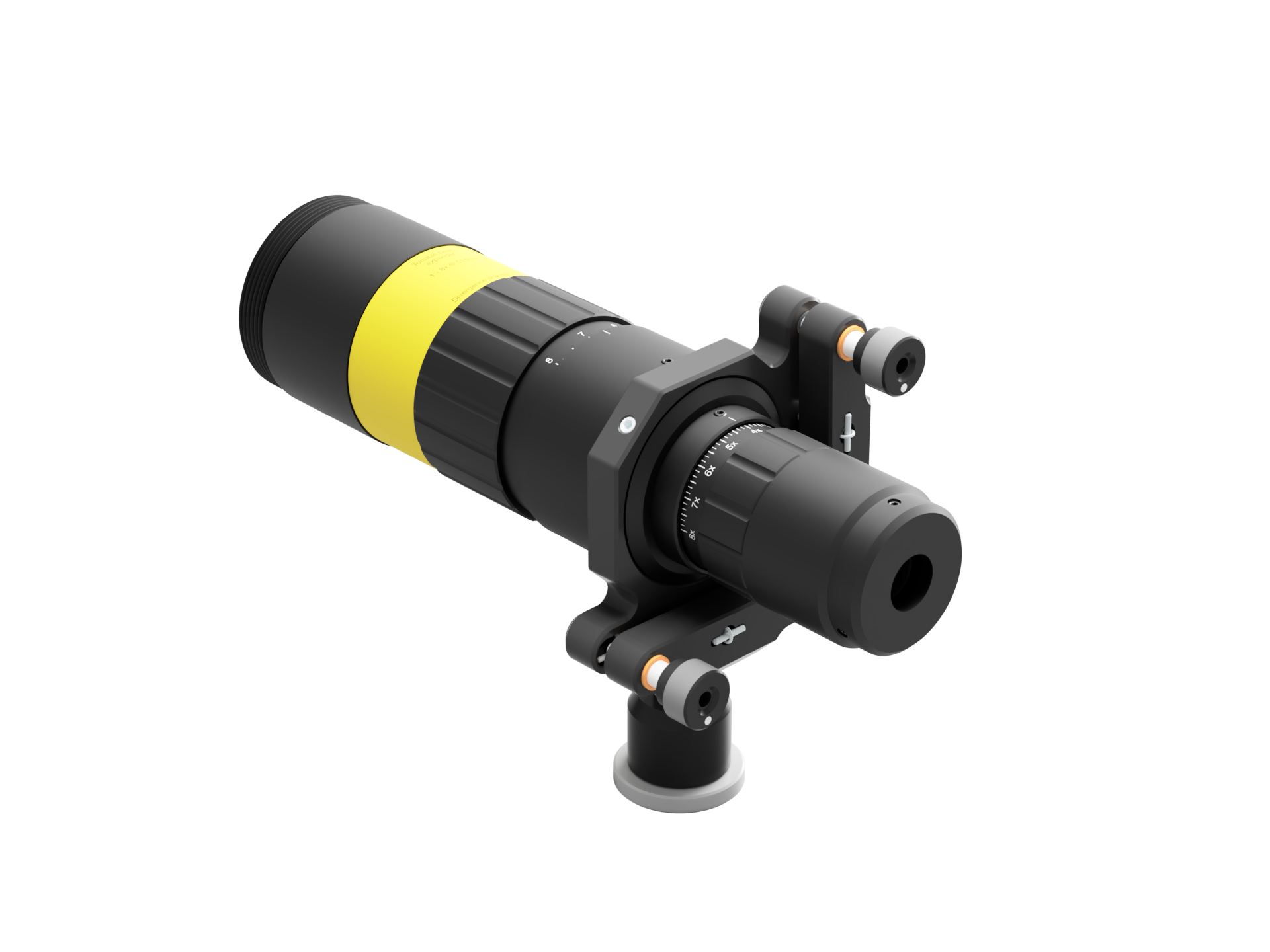

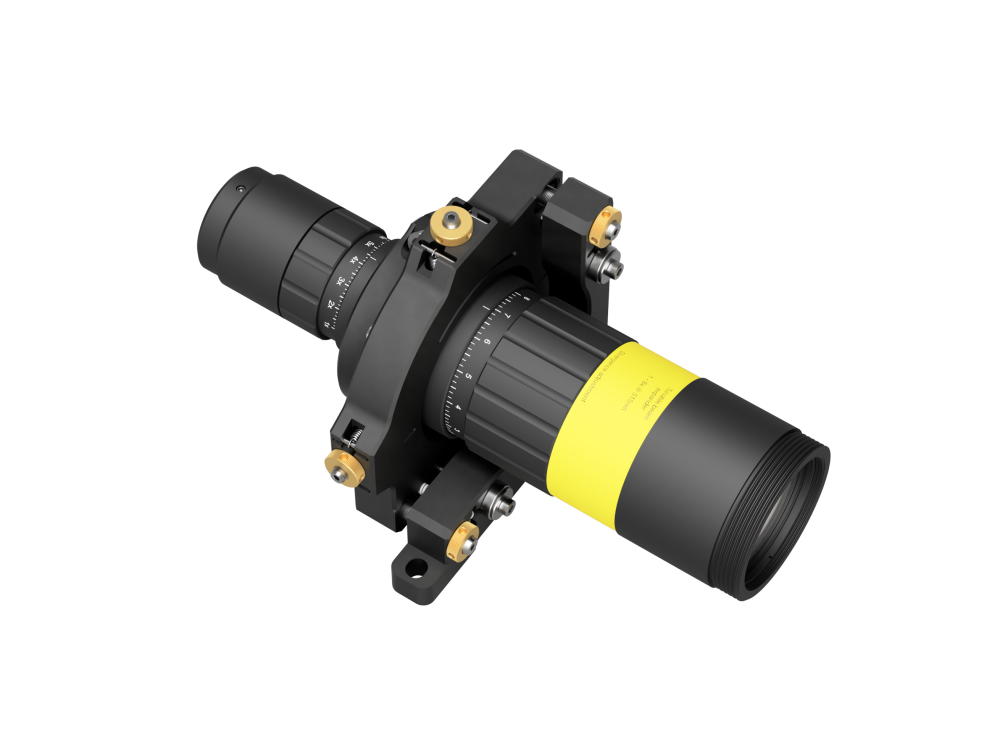

4Lasers представляет серию регулируемых ручных расширителей луча VEX, используемых для увеличения или уменьшения диаметра лазерного луча. Стандартные или изготовленные на заказ расширители лазерного луча для УФ-, видимого и ближнего ИК-диапазонов имеют уникальную механическую конструкцию с раздвижными линзами, обеспечивающую высокую стабильность наведения и минимальные размеры.
Эти расширители луча с переменным увеличением (зумом) разработаны для требуемой длины волны, и каждый тип наших расширителей луча имеет возможность регулировки расходимости.
Все оптические элементы расширителей луча изготовлены из плавленого кварца с покрытиями с высоким LIDT и обеспечивают стабильную и надежную работу даже при использовании их с лазерами высокой мощности. Большие входные и выходные апертуры позволяют оптическим расширителям пучка создавать дифракционно-ограниченные расширенные (или сокращенные) пучки для широкого диапазона входных пучков.
Видео
Характеристики
| Переменные расширители и редукторы пучка характеристики | |
|---|---|
| Регулировка | Ручная |
| Расхождение | Регулируемая |
| Стабильность наведения | <0,5 мрад, <1 мрад (VEX15-HP) |
| Материал линз | UVFS |
| Пропускание | >97%, >95% (VEX15-HP) |
| LIDT | 3 Дж/см2 (10 нс @ 355 нм) 5 Дж/см2 (10 нс @ 532 нм) 10 Дж/см2 (10 нс @ 1064 нм) |
Загрузки
- 2D-чертеж VEX13v4-AD (VEX13v4-AD.pdf)
- VEX15-HPv1 CAD (VEX15-HPv1.pdf)
- VEX18 2D-чертеж (VEX18v3.1.pdf)
- VEX13v4 CAD (VEX13v4.step)
- VEX18 CAD (VEX18v3.1.step)
- График регулировки VEX13 (VEX13_adjustment graph.pdf)
- График регулировки VEX18 (VEX18 adjustment graph.pdf)
- График регулировки VEX15-HP (график регулировки VEX15-HP v2.1.pdf)
|
Артикул
|
18932 |
|
Размеры
|
⌀53 x 203 mm |
