Описание

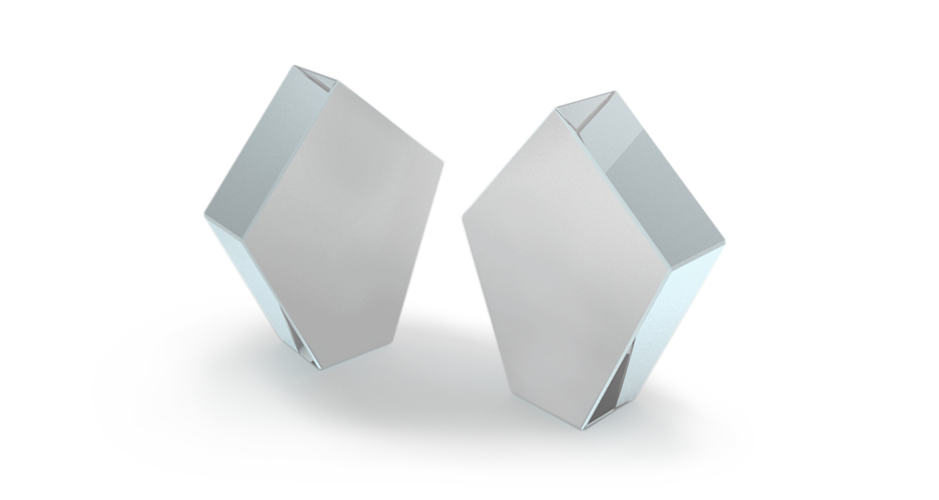

Пентапризмы Optogama обеспечивают отклонение луча и изображения на 90° без инвертирования изображения. Отражающие поверхности пентапризм покрыты слоем инконеля и черной краской, а входные и выходные грани не имеют покрытия. Важной особенностью является то, что эти призмы не должны быть точно выровнены для правильной работы. По этой причине эти пятисторонние призмы отражающей конструкции имеют важное значение для приложений, где требуется точное отклонение на 90°.
|
Особенности: - Материал: BK7; - Отражение: 90° ± 1 угловых минут; - Не инвертируют изображение; - Плоскостность поверхности: <λ/10@632.8 нм; - Просветляющее покрытие, нестандартный материал подложки, размеры и фокусное расстояние доступны по запросу. |
Применения: - Юстировка оптических систем; - Управление лазерным лучом. |
Оптическая схема пентапризмы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Отклонение пучка |
90˚± 1 угловая минута |
|
Рабочий диапазон |
Призмы из BK7 без покрытия: 350 нм - 2 мкм |
|
Апертура |
>70% |
|
Допуск на размеры |
±0.1 мм |
|
Угловой допуск |
±1 угловая минута |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Плоскостность поверхности |
<λ/10@632,8 нм через чистую апертуру |
|
Покрытия |
Отражающие поверхности: инконель и черная краска; Входная и выходная грани: без покрытия. |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление призм с другими характеристиками по спецификации пользователя. По вопросам изготовления призм Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
